BordureE1ComtéClark

L'élément de profil type BordureE1ComtéClark insère des liens pour créer une bordure au point d'insertion spécifié. La forme représente une bordure de type E1 définie par le comté de Clark.

Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

Association

Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.

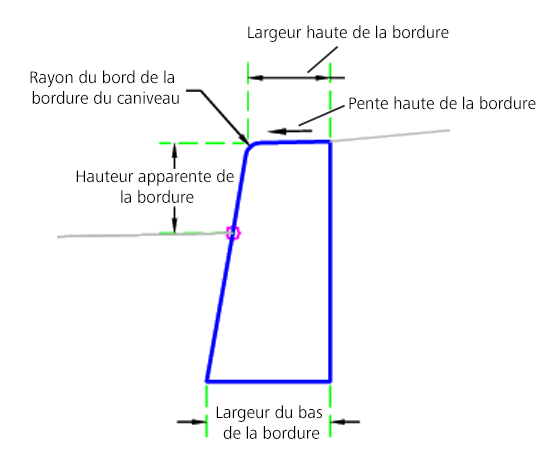

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Largeur du bas de la bordure	Largeur du bas de la bordure	Numérique, positive	8.25 pouces 0,21 m
Largeur haute de la bordure	Largeur haute de la bordure	Numérique, positive	5.5 pouces 0,14 m
Rayon du bord de la bordure du caniveau	Rayon du bord de la bordure du caniveau	Numérique, positive	1 pouce 0.025 m
Hauteur totale de la bordure	Hauteur totale de la bordure	Numérique, positive	16 pouces 0.40 m
Hauteur apparente de la bordure	Hauteur apparente de la bordure	Numérique, positive	6 pouces 0.15 m
Pente du haut de la bordure	Pente du haut de la bordure	Numérique, positive	50 ( : 1)
Point d'association	Point d'association de la bordure	Ligne d'écoulement/Arrière	Lignes de flux

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Aucun.

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

L'élément de profil type construit une bordure du comté de Clark de type E1, une forme de bordure et un point d'association situé sur la ligne d'écoulement ou à l'arrière de la bordure.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la forme de la bordure selon les paramètres d'entrée spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Fil d'eau	Ligne d'écoulement de la bordure
P3	Haut_Bordure	Haut de la bordure
P4	Point de bordure	Arrière de la bordure
L1 - L3	Emprise, Bordure	Haut de la bordure
L4 - L6	Assise des terrassements, Bordure	Assise des terrassements de la bordure
S1	Bordure	Forme en béton de la bordure

Diagramme de codage
