TerrePleinCentralAffleurantAvecSéparateur

Cet élément de profil type insère des surfaces pour définir un terre-plein central affleurant avec un séparateur New Jersey facultatif.

La structure de la chaussée suit les normes décrites dans la rubrique "Structure de revêtement de lignes de profil en travers revêtues" de l'aide d'Autodesk Civil 3D.

Association

Le point d'association se situe au centre du terre-plein central de la surface finale. Ce composant s'insère simultanément sur le côté gauche et droit.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre

Description

Type

Par défaut

Pente de gauche

Pente de la surface du terre-plein central gauche.

Liste de sélection

-2 %

Pente de droite

Pente de la surface droite du terre-plein central.

Liste de sélection

-2 %

Inclure les séparateurs

True affiche le séparateur New Jersey.

False n'affiche pas le séparateur.

Liste de sélection

Inclure les séparateurs

Largeur gauche

Largeur de la ligne d'axe du terre-plein central au bord intérieur gauche du terre-plein central

Numérique, positive

1.2 m

4.0 pieds

Largeur droite

Largeur de la ligne d'axe du terre-plein central au bord droit du terre-plein central

Numérique, positive

1.2 m

4.0 pieds

Voie de gauche - Utiliser le dévers

Permet d'utiliser la pente de dévers pour la voie de gauche.

Liste de sélection :

  • Oui
  • Non
Oui

Pente de gauche par défaut

Spécifie la pente par défaut pour la voie de gauche si la pente de dévers n'est pas indiquée. Numérique

- 2 %

Voie de droite - Utiliser le dévers

Permet d'utiliser la pente de dévers pour la voie de droite.

Liste de sélection :

  • Oui
  • Non
Oui

Pente de droite par défaut

Spécifie la pente par défaut pour la voie de droite si la pente de dévers n'est pas indiquée. Numérique

- 2 %

Direction de la pente de l'accotement Indique si l'accotement est incliné à partir du dévers ou vers le dévers.

Liste de sélection :

  • Dans la direction opposée au dévers
  • Dans la direction du dévers
Dans la direction opposée au dévers

Profondeur de Roulement

Epaisseur de la couche Roulement ; zéro pour omettre

Numérique, positive

0.025 m

0.083 pied

Profondeur de Revêtement2

Epaisseur de la couche Revêtement2 ; zéro pour omettre.

Numérique, positive

0.025 m

0.083 pied

Profondeur de base

Epaisseur de la couche de base

Numérique, positif

0.100 m

0.333 pied

Profondeur de couche de matériau

Epaisseur de la couche de matériau

Numérique, positif

0.300 m

1,0 pied

Cote A (mm ou pouces)

Hauteur du séparateur au centre du terre-plein central

Numérique, positif

810 mm

32 pouces

Cote B (mm ou pouces)

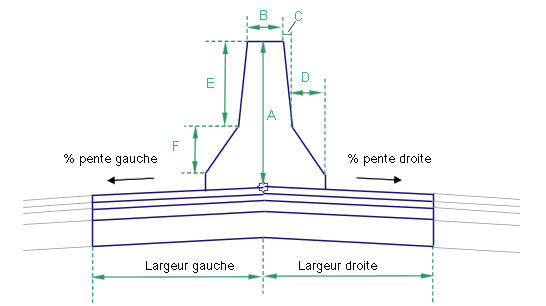

Comme indiqué dans le diagramme

Numérique, positive

232

9 pouces

Cote C (mm ou pouces)

Comme indiqué dans le diagramme

Numérique, positif

59 mm

2 pouces

Cote D (mm ou pouces)

Comme indiqué dans le diagramme

Numérique, positif

125 mm

5 pouces

Cote E (mm ou pouces)

Comme indiqué dans le diagramme

Numérique, positif

557 mm

22 pouces

Cote F (mm ou pouces)

Comme indiqué dans le diagramme

Numérique, positif

178 mm

7 pouces

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre

Description

Etat

Largeur gauche

Peut être utilisé pour remplacer le paramètre Largeur gauche fixe et lier le bord du terre-plein central gauche à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.

Facultatif

Largeur droite

Peut être utilisé pour remplacer le paramètre Largeur droite fixe et lier le bord du terre-plein central droit à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.

Facultatif

Paramètres de sortie

Paramètre

Description

Type

Axe de rotation du dévers

Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre.

Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.

Statique (description)

% pente gauche

% pente du côté gauche du terre-plein central

Numérique

% pente droite

% pente du côté droit du terre-plein central

Numérique

Comportement

Les liens de la structure de la chaussée sont insérés vers l'extérieur à gauche et à droite du point d'association pour des largeurs et des pentes spécifiées. Si l'option Inclure le séparateur est définie sur True, un séparateur New Jersey est inséré de façon symétrique par rapport à la ligne d'axe du terre-plein central. Si des axes sont spécifiés comme paramètres cible pour les largeurs droite et gauche, ces dernières sont ajustées pour se lier aux décalages de l'axe sur chaque abscisse curviligne le long du projet 3D.

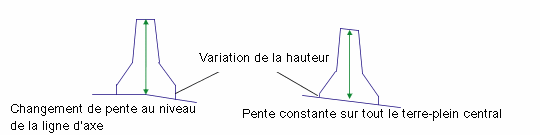

Si le terre-plein central représente un dévers avec une pente unique constante traversant l'ensemble du terre-plein central, le haut du séparateur s'incline pour correspondre à la pente du terre-plein central. Sinon, le haut du séparateur reste horizontal. Dans tous les cas, la hauteur du séparateur (Cote A) reste constante sur sa ligne d'axe.

Prise en charge de l'axe de rotation du dévers

Cet élément de profil type fonctionne uniquement avec les types de route dont la méthode de pivot est Bords du terre-plein central et le traitement du terre-plein central est Conserver la forme du terre-plein central. Si vous utilisez cet élément de profil type avec d'autres méthodes de pivot ou avec le traitement de terre-plein central déformé, le résultat obtenu équivaut à Bords du terre-plein central et Conserver la forme du terre-plein central.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche tous les liens de la chaussée à l'aide des paramètres d'entrée de largeur et de profondeur sur une pente de -2 %. Si la fonction Inclure le séparateur est définie sur True, le séparateur s'affiche selon les cotes spécifiées.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme

Code

Description

Tous les points du séparateur

GBA - Mur

Tous les points du séparateur béton

P1, P3

ETW

Bordure intérieure de la voie sur la surface finale

P2

Crown

Dévers du terre-plein central sur la surface finale

P4, P6

ETW_Pave1

Bord de la voie au niveau de la couche de roulement

P5

Crown_Pave1

Point d'axe au niveau de la couche de roulement

P7, P9

ETW_Pave2

Bord de la voie au niveau de la sous-couche

P8

Crown_Pave2

Point de dévers sur la couche Revêtement2

P10, P12

Point de chaussée

Bord de la chaussée sur la couche de base

P11

Point de changement de dévers

Dévers entre les voies sur la couche de base

P13, P15

Point de chaussée

Bord de la voie au niveau de la couche de forme

P14

Point de changement de dévers

Point d'axe au niveau de la couche de forme

L1, L2

Top, Pave

L3, L4

Pave1

L5, L6

Pave2

L7, L8

Base

L9, L10

Forme

Assise des terrassements

Tous les liens du séparateur

GBA - Mur

S1

Pave1

Limite de la deuxième couche sur les parties revêtues

S2

Pave2

Limite de la troisième couche sur les parties revêtues

S3

Base

Aire entre Revêtement2 et la base

S4

Forme

Aire entre la base et la couche de forme

S5

GBA - Mur

Forme délimitée par le séparateur béton.

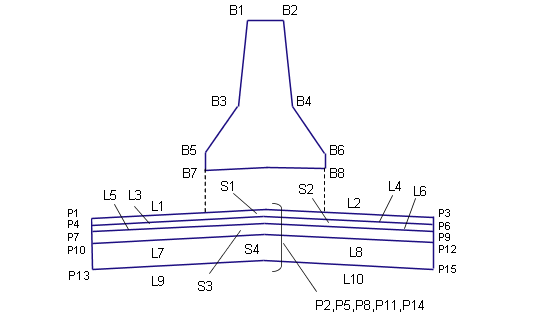

Diagramme de codage
