Risberme

L'élément de profil type Risberme insère des liens afin de créer une risberme. La risberme peut être créée à partir du pied intérieur ou du haut intérieur de la risberme. Elle entre ensuite en terre dans une surface.

Association

Le point d'association est situé au niveau du pied intérieur ou du haut intérieur de la risberme. Le composant peut être attaché au côté droit ou au côté gauche.

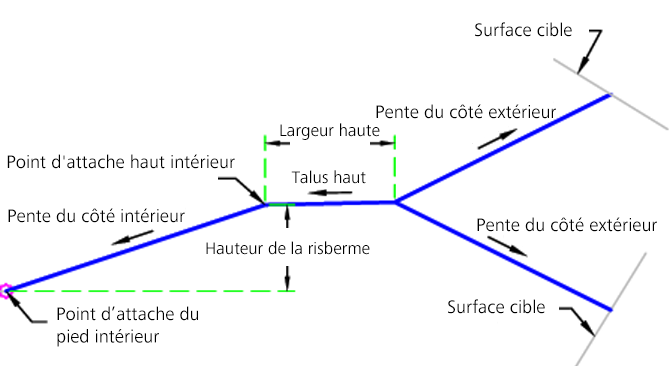

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type.	Gauche / Droite	Droite
Point d'attache	Point d'attache à partir duquel la risberme sera créée	Pied intérieur/Haut intérieur	Pied intérieur
Hauteur de la risberme	Hauteur de la risberme mesurée à partir du point d'association	Numérique	4 pieds 1,2 m
Pente du côté extérieur	Pente sur l'extérieur de la risberme	Numérique	-2 ( : 1)
Pente du côté intérieur	Pente sur l'intérieur de la risberme	Numérique	3 ( : 1)
Talus haut	Talus du haut de la risberme	Numérique	2 (%)
Largeur du haut	Largeur en haut de la risberme	Numérique, positive	5 pieds 1,5 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface de la risberme	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

Le lien intérieur d'origine de la risberme est créé à l'aide des valeurs de hauteur et de pente du côté intérieur saisies. Le haut de la risberme est créé à l'aide des valeurs spécifiées pour la largeur du haut et le talus haut. Un lien d'entrée en terre est détecté à l'aide de la pente du côté extérieur.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la risberme dans le remblai avec un lien de 5 pieds (1,5 m).

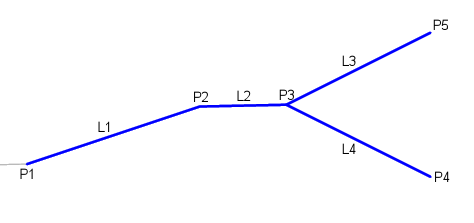

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Bas_Risberme	Pied intérieur en bas de la risberme
P2	Risberme_Haut_Intérieur	Intérieur en haut de la risberme
P3	Risberme_Haut_Extérieur	Haut à l'extérieur de la risberme
P4	Entrée en terre, Entrée en terre_Déblai	Point d'entrée du talus de déblai
P5	Entrée en terre, Entrée en terre_Remblai	Point d'entrée du talus de remblai
L1 - L4	Risberme, Haut, Assise des terrassements	Haut et assise des terrassements de la risberme
L3	Entrée en terre_Remblai, Entrée en terre	Entrée en terre en remblai talus fini
L3	Entrée en terre_Déblai, Entrée en terre	Lien d'entrée en terre pour des lignes de profil en travers en déblai
