Cet élément de profil type a une utilité générale et permet de connecter un lien à partir du point d'association selon un décalage et une altitude spécifiés.
Un axe peut remplacer le décalage et une ligne de profil en long peut se substituer à la pente.

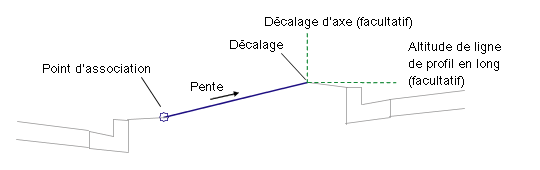

Association
Le point d'association se situe au début du lien. La direction du lien est déterminée par l'emplacement du décalage et de la pente indiqués.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Décalage par rapport à la ligne de base |
Décalage +/- de l'extrémité du lien. Si la valeur de ce paramètre est positive, l'élément de profil type est inséré du côté droit d'un projet 3D ou d'une ligne de base de contrôle. Cet élément est inséré du côté gauche si la valeur est négative. Pour plus d'informations, reportez-vous à "Insertion d'éléments de profil type à droite et à gauche d'un projet 3D" dans le chapitre Projets 3D du manuel d'utilisation d'Autodesk Civil 3D. |
Numérique |
10.0 m 33,0 pieds |
| Utiliser la pente de dévers |
Permet d'utiliser la pente de dévers |
Liste de sélection | Non |
| Direction de la pente |
Indique si le lien est incliné à partir du dévers ou vers le dévers. |
Liste de sélection | Dans la direction opposée au dévers |
|
Pente |
% pente du lien. Les pentes négatives sont orientées vers le bas dans la direction d'insertion. |
Numérique, Talus/Pente |
2 (%), (ou 2:1) |
|
Codes de point |
Liste des codes de surface à attribuer au bord extérieur du lien |
Chaîne séparée par une virgule |
P2 |
|
Codes de lien |
Liste des codes à affecter au lien |
Chaîne séparée par une virgule |
Emprise, Assise des terrassements |
|
Omettre le lien |
Ce paramètre permet d'ajouter ou de supprimer le lien de surface. |
Oui/Non |
Non |
|
Utiliser le dévers |
Permet d'utiliser la pente de dévers pour l'accotement |
Liste de sélection : a) Pente de l'accotement extérieur, b) Pente de l'accotement intérieur, c) Voie extérieure, d) Voie intérieure, e) Aucune |
Aucune |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Décalage |
Peut être utilisé pour remplacer le décalage fixe et lier l'extrémité du lien à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. |
Facultatif |
|
Pente |
Peut être utilisé pour remplacer la pente fixe et lier l'extrémité du lien à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. |
Facultatif |
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Décalage de début |
Décalage +/- du début du lien |
Numérique |
|
Altitude de début |
Altitude du début du lien |
Numérique |
|
Décalage de fin |
Décalage +/- de l'extrémité du lien |
Numérique |
|
Altitude de fin |
Altitude de l'extrémité du lien |
Numérique |
Comportement
Un lien est ajouté à partir du point d'association selon le décalage et la pente spécifiés.
Cet élément de profil type comprend un paramètre d'entrée facultatif appelé Utiliser la pente de dévers qui vous permet de spécifier l'utilisation de la pente de dévers pour l'accotement. Ce paramètre peut être défini sur a) Pente de l'accotement extérieur, b) Pente de l'accotement intérieur, c) Voie extérieure, d) Voie intérieure ou e) Aucune. Aucune est le paramètre par défaut.
Si la valeur d'entrée du décalage est un nombre négatif et si la pente de dévers est spécifiée (paramètre Utiliser la pente de dévers non défini sur Aucune), les valeurs du côté gauche de la voie ou de l'accotement seront alors utilisées. Si un décalage positif est spécifié, les valeurs du côté droit du dévers seront alors utilisées.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche le lien calculé à partir des paramètres de pente et de décalage spécifiés.
Codes de point, de lien et de forme
Aucun.

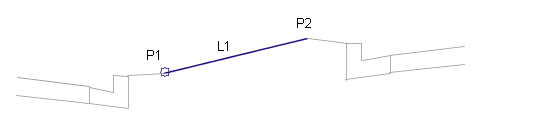

Diagramme de codage
