L'élément de profil type CurbWallRadius est utilisé comme paroi de bordure 6" (0.15 m) / 12" (0.30 m) standard avec une saisie utilisateur pour plusieurs largeurs et pour le rayon de bordure.
Association
Le point d'association est situé au début du point de rayon de la paroi de bordure.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type. | Gauche/Droit |
Droit |
|

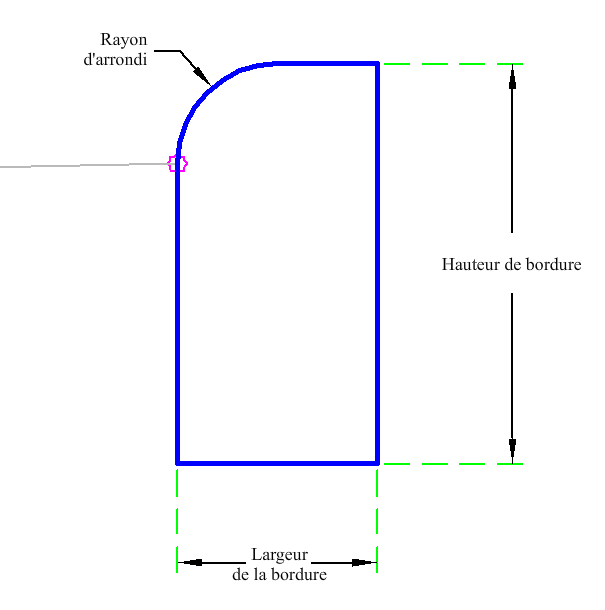

Largeur de bordure |
Largeur de la bordure. | Numérique, positive |
0.5 pied 0.15 m |
|
Hauteur de bordure |
Hauteur de la bordure. | Numérique, positif |
1 pied 0,30 m |
|
Rayon d'arrondi |
Rayon de l'arrondi sur la face avant de la bordure. | Numérique, positive |
0.5 pied 0.15 m |
Paramètres cible
Aucun.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Rayon utilisé |
Rayon résolu de la bordure. | Numérique, positive |
Comportement
Les liens de la bordure sont insérés en fonction des cotes des paramètres d'entrée. Toutes les cotes doivent être des valeurs positives, non nulles pour obtenir les meilleurs résultats. Les paramètres sont examinés pour vérifier si le rayon entré donnera un résultat correct.
Afin de fournir une solution qui soit mathématiquement possible, l'élément de profil type compare le rayon à la largeur et à la hauteur spécifiées. Si la largeur ou la hauteur est inférieure au rayon, la moitié de la valeur de largeur ou de hauteur inférieure sera utilisée.
L'élément de profil type crée la forme d'une bordure simple avec un rayon, le point d'association étant situé au niveau du rayon inférieur de la bordure.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche le composant bordure en fonction des paramètres d'entrée spécifiés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Association | Point d'association de la bordure |
| P2 | Face_Curb, Datum | Face de la bordure |
| P3 | Assise des terrassements | |
| P4 | Point de bordure | Arrière de bordure |
| P5 | Emprise | |
| L1 | Curb, Datum | Bordure sous le point d'association |
| L2 | Assise des terrassements | |
| L3 | CurbBack | Arrière de bordure |
| L4 - L5 | Emprise | |
| S1 | Bordure |

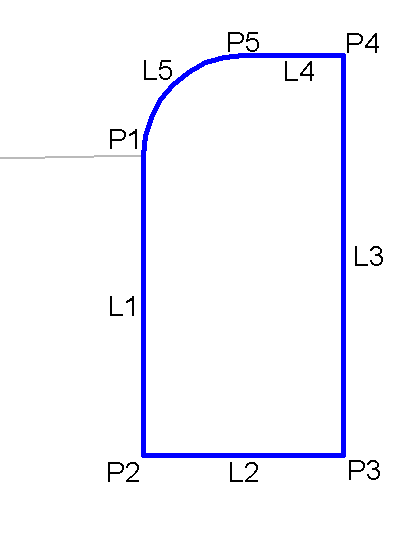

Diagramme de codage
