TrottoirUrbain

Association

Le point d'association se situe sur le bord intérieur du boulevard intérieur. L'élément de profil type TrottoirUrbain est par défaut associé à l'arrière d'une bordure ou au bord de la chaussée.

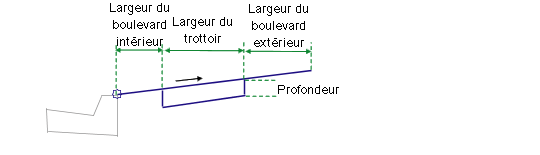

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique que le profil type doit être inséré à droite ou à gauche du point d'association.	Gauche/Droit	Droit
Largeur du boulevard intérieur	Largeur du boulevard intérieur en gazon	Numérique, positive	0.0
Largeur du trottoir	Largeur du trottoir en béton	Numérique, positive, non nulle	1.5 m 5.0 pieds
Largeur du boulevard extérieur	Largeur du boulevard extérieur en gazon	Numérique, positive	0.0
%Pente	% Pente du trottoir et des bandes de gazon. Les pentes sont montantes à partir du point d'association.	Numérique	2 (%)
Profondeur	Profondeur du béton pour le trottoir	Numérique, positive	0.100 m 0.333 pied

Comportement

Cette bande intérieure de gazon et les liens du boulevard extérieur en gazon sont insérés vers l'extérieur à partir du point d'association pour une pente spécifiée. Les bandes de gazon peuvent être omises en spécifiant une largeur égale à zéro.

Différentes largeurs d'élément peuvent éventuellement être obtenues en les liant aux axes de décalage. La pente transversale du trottoir peut être dérivée en étant liée à un profil de décalage.

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Type d'affectations	Etat
Largeur du boulevard intérieur	Peut être utilisé pour remplacer le paramètre Largeur du boulevard intérieur fixe et lier le bord intérieur du trottoir à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif
Largeur du trottoir	Peut être utilisé pour remplacer le paramètre Largeur du trottoir fixe et lier la bordure extérieure du trottoir à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif
Largeur du boulevard extérieur	Peut être utilisé pour remplacer le paramètre Largeur du boulevard extérieur fixe par un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif

Paramètres de sortie

Aucun.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche les boulevards et le trottoir en fonction des valeurs spécifiées pour les paramètres d'entrée.

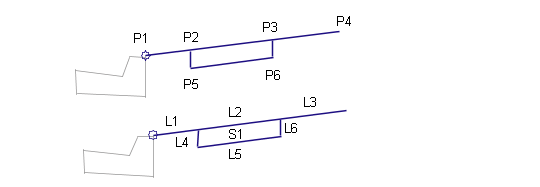

Codes de point, de lien et de forme

Point/ Lien	Code	Description
P2	Point de trottoir	Bord intérieur du trottoir sur la surface finale
P3	Point de trottoir	Bord extérieur de trottoir sur la surface finale
L1	Emprise Gazon Assise des terrassements
L2	Emprise Trottoir
L3	Emprise Gazon Assise des terrassements
L4 – L6	Trottoir Assise des terrassements
S1	Trottoir	Aire bétonnée du trottoir
