EntréeenterreMultiInterceptions

Cet élément de profil type est utilisé lorsqu'une pente d'entrée en terre de déblai ou de remblai contient plus d'une intersection avec la surface cible.

Un paramètre d'entrée contrôle l'interception utilisée.

Vous pouvez également définir des matériaux revêtus facultatifs pour l'entrée en terre et spécifier d'autres liens (Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun).

Association

Le point d'association se situe au point de charnière du lien d'entrée en terre. Le composant peut être attaché au côté droit ou au côté gauche.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre

Description

Type

Par défaut

Côté

Indique de quel côté placer l'élément de profil type

Gauche / Droite

Droite

Pente de déblai

Pente pour une entrée en terre normale dans des conditions de déblai

Numérique, positif

4 ( : 1)

Pente de remblai

Pente pour une entrée en terre normale dans des conditions de remblai

Numérique, positif

4 ( : 1)

Numéro d'interception

Le numéro de l'interception à enregistrer. Si la valeur Numéro d'interception est supérieure au nombre réel d'interceptions, l'interception la plus élevée est utilisée

Numérique, positif, entier

10

Option d'arrondi

Spécifie l'arrondi du lien d'entrée en terre au point de sécurité

Chaîne

Aucun

Arrondi par

Indique le paramètre utilisé pour l'arrondi

Chaîne

Longueur

Paramètre de l'arrondi

Spécifie la valeur de la longueur ou du rayon

Numérique, positif

1.5 pied

Maillage par approximation de l'arrondi

Spécifie le nombre de points intermittents sur les liens de l'arrondi (10 liens maximum)

Numérique, positif

6

Placer un matériau revêtu

Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous avez le choix entre les options suivantes : Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun.

Chaîne

Aucun

Limite 1 de la pente

Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé

Pente

1 : 1

Epaisseur du matériau 1

Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.

Numérique, positif

12 pouces

Nom du matériau 1

Spécifie le nom du matériau appliqué au revêtement le long des liens de talus

Chaîne

Enrochement

Limite 2 de la pente

Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé

Pente

2 : 1

Epaisseur du matériau 2

Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.

Numérique, positif

6 pouces

Nom du matériau 2

Spécifie le nom du matériau appliqué au revêtement le long des liens de talus

Chaîne

Enrochement

Limite 3 de la pente

Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé

Pente

4 : 1

Epaisseur du matériau 3

Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.

Numérique, positif

4 pouces

Nom du matériau 3

Spécifie le nom du matériau appliqué au revêtement le long des liens de talus

Chaîne

Pelouse

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre

Description

Etat

Surface d'entrée en terre

Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.

Obligatoire

Paramètres de sortie

Paramètre

Description

Type

Décalage d'entrée en terre

Décalage du point d'entrée en terre

Numérique

Altitude de l'entrée en terre

Altitude du point d'entrée en terre

Numérique

Comportement

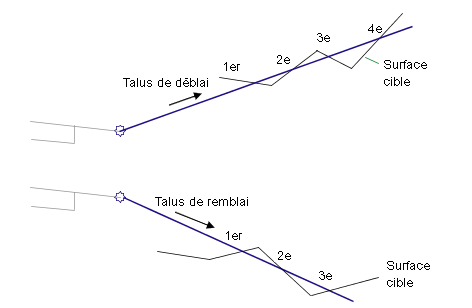

Cet élément de profil type tente de rechercher tous les points d'entrée en terre possibles pour la condition de pente de déblai. Si un ou plusieurs points d'entrée en terre sont trouvés, ils sont triés et numérotés par décalage croissant depuis le point de charnière. Le lien d'entrée en terre se termine au point qui correspond à la valeur Numéro d'interception. Si ce numéro est supérieur au numéro d'interception trouvé, la dernière interception est utilisée.

Si aucun point d'entrée en terre n'est trouvé pour la condition de déblai, le processus est répété pour la condition de remblai.

A l'instar de tout autre élément de profil type d'entrée en terre, cet élément de profil type vous permet, si vous le souhaitez, d'ajouter un matériau revêtu. Vous pouvez spécifier trois intervalles de pente. Le type de matériau 1 est appliqué si la pente des liens est inférieure ou égale à la valeur de pente spécifiée. Entre la pente 1 et pente 2, le deuxième type de matériau est appliqué. De même, si les pentes des liens sont comprises entre les valeurs des pentes 2 et 3, le matériau 3 est appliqué. Si les pentes des liens sont moins inclinées que la limite de pente 3, alors aucun matériau n'est appliqué.

Si un matériau revêtu est ajouté à l'élément de profil type, des liens parallèles sont alors ajoutés aux liens d'entrée en terre selon l'épaisseur spécifiée. Ce paramètre d'épaisseur (par exemple, Epaisseur du matériau 11) est mesuré perpendiculairement au lien.Les liens de bas niveau sont codés en fonction de l'option Référentiel et les liens d'entrée en terre en fonction de l'option Haut. Les formes entourées par ces matériaux sont codées en fonction du nom du matériau.

Remarque :

Dans Civil 3D 2010 et les versions précédentes, le paramètre Epaisseur du matériau était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au lien. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.

Fonctionnement en mode d'édition

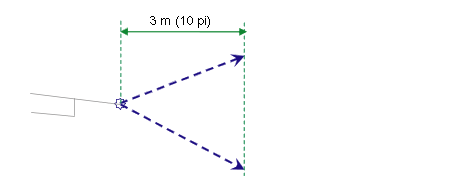

En mode d'édition, cet élément de profil type affiche les solutions de déblai et de remblai sous la forme de lignes en pointillé qui se prolongent vers l'extérieur sur une distance de 3 mètres ou 10 pieds. Les liens d'entrée en terre se terminent en pointes de flèche orientées vers l'extérieur.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme

Code

Description

P1

Talus

Talus déblai ou

Talus remblai

Point de charnière, pour la condition de déblai ou de remblai

P2

Entrée en terre

Entrée en terre_Déblai ou

Entrée en terre_Remblai

Point d'entrée en terre et point d'entrée en terre en condition de déblai ou de remblai

L1

Emprise

Assise des terrassements

Entrée en terre

Entrée en terre_Déblai

Lien d'entrée en terre pour des lignes de profil en travers en déblai

L1

Emprise

Assise des terrassements

Entrée en terre

Entrée en terre_Remblai

Entrée en terre en remblai talus fini

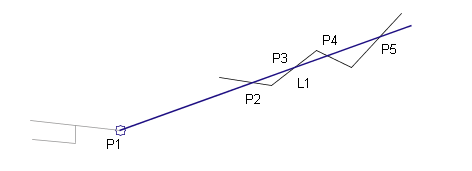

Diagramme de codage
