Cet élément de profil type insère un accotement revêtu avec les couches de matériau et de chaussée se terminant par un lien vertical.
Le point d'association est situé sur le bord intérieur de l'accotement revêtu, placé par défaut sur le bord extérieur.
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
Paramètre |
Description |
Type |
Par défaut |
---|---|---|---|
Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche/Droit |
Droit |
Largeur revêtue |
Largeur du point d'association au bord de l'accotement revêtu |
Numérique |
2.4 m 8.0 pieds |
Utiliser la pente de dévers |
Spécifie l'utilisation de la pente de dévers, pour la spécification du dévers définie sur l'axe de la ligne de base, pour la partie avec revêtement de l'accotement. |
Liste de sélection :
|
Non |
Direction de la pente de l'accotement |
Indique si l'accotement est incliné à partir du dévers ou vers le dévers. |
Liste de sélection :
|
Dans la direction opposée au dévers |
Pente de l'accotement revêtu par défaut |
Pente par défaut de l'accotement revêtu, lorsqu'aucune pente de dévers n'est spécifiée. |
Numérique, Talus |
-6.000% |
Traitement de lien non revêtu |
Détermine quand la portion non revêtue de l'accotement est inséré et si elle doit être insérée. La valeur doit être une des valeurs suivantes : Code : Treatment 1 : Toujours utilisé 2: A utiliser uniquement si l'accotement est en déblai 3: A utiliser uniquement si l'accotement est en déblai ou en remblai sur le côté haut du dévers. |
Numérique, 1 – 3 |
1 |
Largeur non revêtue |
Largeur de la portion non revêtue de l'accotement. Définie sur zéro pour omettre le lien non revêtu. |
Numérique, positive |
1.8 m 6.0 pieds |
% pente non revêtue |
% pente de la surface d'accotement non revêtue |
Numérique, positive |
-6 (%) |
Différence de dévers max non revêtu |
Différence de dévers maximum entre le % pentes des portions revêtues et non revêtues sur le côté haut du dévers. |
Numérique, positive |
8 (%) |
Profondeur de Roulement |
Profondeur entre la surface finale et Revêtement1 (zéro pour omettre) |
Numérique, non-négatif |
0.025 m 0.083 pied |
Profondeur de Revêtement2 |
Profondeur entre Revêtement1 et Revêtement2 (zéro pour omettre) |
Numérique, non-négatif |
0.025 m 0.083 pied |
Profondeur de base |
Profondeur entre Revêtement1 et Revêtement2 (zéro pour omettre) |
Numérique, non-négatif |
0.100 m 0.333 pied |
Profondeur de couche de matériau |
Profondeur entre les couches Base et Couche de matériau (zéro pour omettre) |
Numérique, non-négatif |
0.300 m 1,0 pied |
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètre |
Type d'affectations |
Etat |
---|---|---|
Largeur revêtue |
Peut être utilisé pour remplacer le paramètre Largeur revêtue fixe et lier le bord de l'accotement à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. |
Facultatif |
Surface d'entrée en terre |
Utilisée pour déterminer si le bord extérieur de l'accotement revêtu est en remblai ou en déblai. Ce paramètre n'est pas obligatoire si Traitement de lien non revêtu est défini sur 1. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier cette surface : surfaces. |
Conditionnel ; obligatoire si Unpaved Link Treatment est défini sur 2 ou 3. |
Paramètre | Description | Type |
---|---|---|
Largeur d'accotement |
Largeur de l'accotement revêtu |
Numérique |
Pente d'accotement |
Pente de l'accotement revêtu |
Numérique |

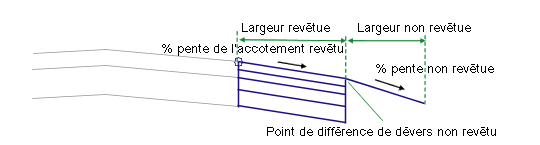

Les liens pour la surface finale de l'accotement, Roulement, Revêtement2, Base et Couche de matériau sont insérés vers l'extérieur à l'aide de Largeur revêtue, % pente revêtue et des profondeurs de matériau spécifiés. Si Traitement de lien non revêtu est défini sur 1, le lien d'accotement non revêtu est inséré dans tous les cas. Si le code Traitement est défini sur 2, le bord extérieur de l'accotement revêtu est vérifié pour déterminer s'il s'agit d'un déblai ou d'un remblai ; le lien d'accotement non revêtu est inséré uniquement en déblai. Le code de traitement 3 utilise le lien non revêtu en déblai ou si le lien d'accotement revêtu a un % pente positif. Le lien de la surface finale non revêtue est insérée à un % pente non revêtue spécifié, sauf si la différence entre le % pente revêtue et le % pente non revêtue est supérieure à la valeur de Différence de dévers max non revêtu. Dans ce cas, la pente du lien non revêtu est ajustée pour conserver la différence pour la différence de dévers spécifiée.
En mode d'édition, cet élément de profil type affiche les liens comprenant l'accotement dans le cas de la route en toit normalisée, en fonction des paramètres d'entrée fournis. Si une valeur numérique est spécifiée pour % pente revêtue, la portion revêtue de l'accotement est calculée en fonction de cette valeur. Sinon, la valeur par défaut à -6 % est utilisée.

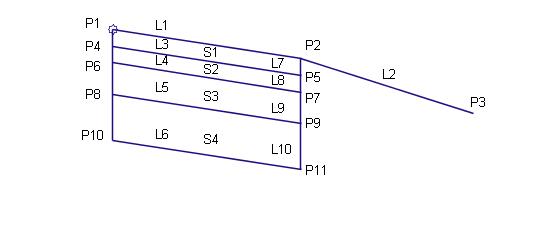

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
Point, Lien ou Forme |
Code |
Description |
---|---|---|
P2 |
Accotement |
Accotement |
P3 |
Accotement non revêtu |
Bord de l'accotement gravillonné |
P5 |
Point d'accotement |
Accotement au niveau de la couche de roulement |
P7 |
Point d'accotement |
Accotement au niveau de la sous-couche |
P9 |
Point d'accotement |
Accotement au niveau de la couche de base |
P11 |
Point d'accotement |
Accotement au niveau la couche de forme |
L1 |
Emprise, Chaussée |
Surface finale des parties revêtues |
L2 |
Emprise, Assise des terrassements |
Surface finale des parties non revêtues |
L3 |
Pave1 |
|
L4 |
Pave2 |
|
L5 |
Base |
|
L6 |
Forme, Assise des terrassements |
|
L7 – L10 |
Assise des terrassements |
|
S1 |
Pave1 |
|
S2 |
Pave2 |
|
S3 |
Base |
|
S4 |
Forme |
