StructureChausséeSimple

Cet élément de profil type crée une structure de chaussée simple à partir de codes de point, de lien et de forme définissables par l'utilisateur.

Cet élément de profil type peut être utilisé en tant que voie ou accotement à l'aide de paramètres de dévers appliqués à la pente. La largeur et l'altitude du bord extérieur peuvent être calculées à partir d'un axe facultatif et d'une ligne de profil en long. Cet élément de profil type peut être superposé à un autre afin de former plusieurs calques, ou accolé à un autre pour former plusieurs voies avec ou sans changements de talus. Si plusieurs éléments de profil type StructureChausséeSimple sont superposés, la pente de dessous d'une couche peut être utilisée comme pente de dessus de la couche suivante. Eventuellement, vous pouvez définir la largeur de dessous de l'élément de profil type suivant comme égale à la largeur de l'élément de profil type précédent.

Association

Le point d'association se situe sur le bord intérieur supérieur de la structure de chaussée.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre Description Type Par défaut
Côté Indique le côté vers lequel l'élément de profil type est inséré. Gauche / Droite Droite
Largeur Largeur de l'élément de profil type. Numérique, positif 3.6 m 12,0 pieds
Décalage de la largeur Spécifie une largeur supplémentaire facultative à ajouter. Numérique, positif 0.2 m 0,67 pied
Pente transversale par défaut Pente par défaut du lien supérieur, lorsque la pente du dévers correspondant à l'axe n'est pas précisée. Numérique -2%
Utiliser la pente de dévers Indique d'utiliser la pente associée à la spécification de dévers définie sur l'axe de la ligne de base. Options disponibles : Non, Pente de la voie extérieure, Pente de la voie intérieure, Pente de l'accotement extérieur, Pente de l'accotement intérieur Non
Direction de la pente Indique si la chaussée est inclinée à partir du dévers ou vers le dévers. Liste de sélection Dans la direction opposée au dévers
Profondeur Profondeur entre le lien supérieur et le lien inférieur de l'élément de profil type. Numérique, positif 0.2 m 0,67 pied
Déflexion extérieure Face verticale Indique de fléchir la face verticale extérieure selon une pente spécifiée. Booléen Oui/Non Non
Pente du bord extérieur Spécifie la pente du bord extérieur si le bord n'est pas prévu pour être vertical. Numérique 1:1
Codes de point haut intérieur Spécifie les codes de point au niveau du point intérieur du lien supérieur. Chaîne
Codes de point haut extérieur Spécifie les codes de point au niveau du point extérieur du lien supérieur. Chaîne
Codes de point bas extérieur Spécifie les codes de point au niveau du point extérieur du lien inférieur. Chaîne
Codes de point bas intérieur Spécifie les codes par rapport au lien inférieur. Chaîne
Codes de lien supérieur Spécifie les codes par rapport au lien supérieur. Chaîne
Codes de lien inférieur Spécifie les codes par rapport au lien inférieur. Chaîne
Codes du lien droit Spécifie les codes par rapport au lien droit. Chaîne
Codes du lien gauche Spécifie les codes par rapport au lien gauche. Chaîne
Codes de forme Spécifie les codes pour la forme délimitée de la structure. Chaîne

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre Description Etat
Largeur Peut être utilisé pour remplacer la largeur fixe et relier le point du lien supérieur qui définit la largeur comme étant un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. Facultatif
Edge Elevation Peut être utilisé pour remplacer la pente fixe et relier le point du lien supérieur qui définit la largeur comme étant un profil de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. Facultatif

Paramètres de sortie

Paramètre Description Type
Côté Indique le côté vers lequel l'élément de profil type est inséré. Gauche / Droite
Largeur du haut Largeur totale du lien supérieur, incluant le décalage effectif de la largeur. Numérique, positif
Largeur du fond Largeur totale du fond de la structure de chaussée, incluant le décalage et la largeur causée par la déflexion de la face extérieure. Numérique, positif
Profondeur Profondeur entre le lien supérieur et le lien inférieur Numérique, positif
Pente transversale Pente transversale de la structure. Numérique

Comportement

Cet élément de profil type construit un schéma d'élément de profil type vous permettant de définir divers paramètres. Tous les codes de point, de lien et de forme peuvent être définis par l'utilisateur en fonction des besoins. En outre, cet élément de profil type peut extraire des valeurs de pente d'un paramètre cible (ligne de profil en long) ou du dévers spécifié sur l'axe. Il peut également affecter la largeur à partir d'un axe de décalage.

Lorsque vous définissez un profil type, vous pouvez affecter la largeur de l'élément de profil type précédent (celui du dessus) en y ajoutant un décalage de façon à permettre des calques échelonnés.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la voie à partir des paramètres de saisie spécifiés.

Codes de point, de lien et de forme

Aucun.

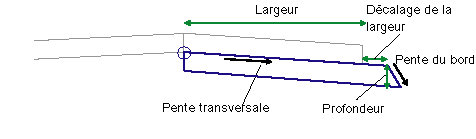

Diagramme de codage
