BordureCaniveauUrbainVallée2

Cet élément de profil type insère des liens pour une forme de bordure et caniveau en vallée à fond pentu avec couche de matériau.

Les paramètres d'entrée définis par l'utilisateur gèrent les cotes de cette forme.

Association

Le point d'association se situe au point d'embase du caniveau ou à l'arrière de la bordure.

Paramètres d'entrée

Remarque : les cotes de couche de matériau sont exprimées en mètres ou en pieds. Les cotes de la bordure et du caniveau doivent être indiquées en millimètres ou en pouces.

Paramètre	Description	Type	Par défaut
Côté	Indique que le profil type doit être inséré à droite ou à gauche du point d'association.	Gauche/Droit	Droit
Point d'insertion	Définit le point d'insertion de la bordure et du caniveau sur Bord du caniveau ou Arrière de bordure.	Booléen	Bord du caniveau
Méthode de saisie de la pente du caniveau	Spécifie la méthode de saisie de la pente du caniveau	Liste de sélection	Pente de la voie extérieure
Pente du caniveau	Spécifie la pente du caniveau fixe	Numérique	- 2%
Direction de la pente du caniveau	Indique si le caniveau est incliné à partir du dévers ou vers le dévers.	Liste de sélection	Dans la direction opposée au dévers
Profondeur de couche de matériau	Profondeur jusqu'à la couche de matériau au point d'embase. Utilisez zéro si aucune couche de matériau n'est donnée.	Numérique, positive	0.450 m 1.5 pied
Extension de la couche de matériau	Distance du prolongement de la couche de matériau au-delà de l'arrière de la bordure. Utilisez zéro pour arrêter la couche de matériau à l'arrière de la bordure.	Numérique, positive	0.3 m 1 pied
Méthode de la pente de couche de matériau	Choisissez d'utiliser la pente de dévers de la voie extérieure pour la couche de matériau ou de définir une valeur numérique pour le % pente.	Liste de sélection	Pente de la voie extérieure
% pente de la couche de matériau	% pente de la couche de matériau. Ne pas utiliser si le paramètre Utiliser dévers est défini sur True.	Numérique	-2 (%)
Cote A	Profondeur du caniveau au point d'embase	Numérique, positive, non nulle	150 mm 6 pouces
Cote B	Largeur entre le point d'embase du caniveau et la ligne d'écoulement du caniveau	Numérique, positive, non nulle	610 mm 24 pouces
Cote C	Profondeur entre le point d'embase du caniveau et la ligne d'écoulement du caniveau et de la ligne d'écoulement du caniveau au haut de la bordure	Numérique, positive, non nulle	100 mm 4 pouces
Cote D	Largeur entre la ligne d'évacuation du caniveau et le haut de la bordure	Numérique, positive, non nulle	225 mm 9 pouces
Cote E	Largeur du haut de la bordure à l'arrière de la bordure	Numérique, positive, non nulle	75 mm 3 pouces
Cote F	Hauteur de l'arrière de la bordure	Numérique, positive, non nulle	300 mm 12 pouces

Comportement

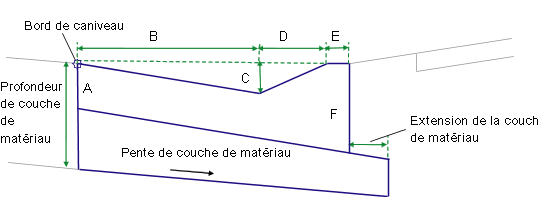

Les liens du caniveau et de la bordure sont insérés en fonction des cotes des paramètres d'entrée Dimension A à Dimension F. Toutes les cotes doivent être des valeurs positives, non nulles. Si un paramètre Profondeur de couche de matériau donné est non nul, la couche de matériau est insérée à l'arrière de la bordure et continue sur la largeur de l'extension de la couche de matériau. La couche de matériau ferme la forme jusqu'au bas de l'arrière de la bordure, comme indiqué dans le diagramme.

L'élément de profil type construit la forme pour une bordure simple et un caniveau, avec un point d'association situé (a) sur le bord intérieur du caniveau (ou rebord) ou (b) à l'arrière de la bordure. La face de la bordure reçoit une petite largeur constante pour qu'elle ne soit pas verticale.

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètres cible : aucun.

Paramètres de sortie

Paramètre	Description	Type
Axe de rotation du dévers	Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.	Statique (description)

Prise en charge de l'axe de rotation du dévers

Si la direction de la pente du caniveau est définie sur Dans la direction opposée au dévers, la pente du caniveau est l'opposée de la pente du dévers. Si la direction de la pente du caniveau est définie Dans la direction du dévers, la pente du caniveau est inversée.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche le composant bordure et caniveau en fonction des paramètres d'entrée spécifiés. Si le paramètre Utiliser dévers est défini sur True, la couche de matériau est insérée pour une pente à -2 %.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point/ Lien	Code	Description
P1	Bord de caniveau	Ligne de bord de caniveau
P2	Fil d'eau	Point de fil d'eau du caniveau
P3	Haut de bordure	Haut de bordure
P4	Point de bordure	Arrière de bordure
L1 – L3	Emprise, Bordure	Surface finale sur la bordure et le caniveau
L7	Forme Assise des terrassements
S1	Bordure	Aire en béton de la bordure et du caniveau
S2	Forme

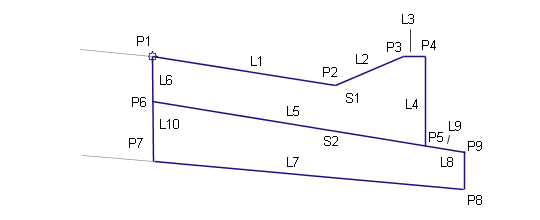

Diagramme de codage
