L'élément de profil type BordureExtrudéeComtéClark insère des liens pour créer une bordure extrudée définie par le comté de Clark.
Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

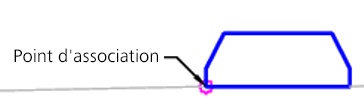

Cas 1 : Type 1

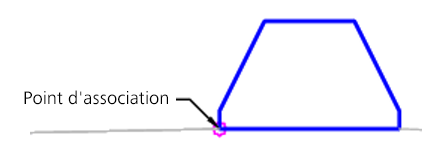

Cas 1 : Type 2

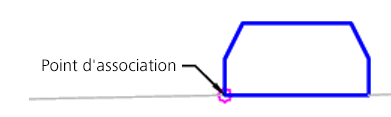

Cas 1 : Type 3
Association
Le point d'association se situe sur le bord avant de la bordure.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Type de bordure | Type de bordure à utiliser | Type 1/Type 2/Type 3 | Type 3 |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
L'élément de profil type construit une bordure extrudée définie par le comté de Clark et qui dépend du type sélectionné.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type dessine la forme de la bordure selon les paramètres d'entrée spécifiés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P3 | BordureExtrudée_Haut_Intérieur | Intérieur en haut de la bordure extrudée |
| P4 | Bordure_Haut_Extérieur | Extérieur en haut de la bordure extrudée |
| L1 - L5 | BordureExtrudée | Bordure extrudée |
| L6 | BordureExtrudée, Assise des terrassements | Fond de la bordure extrudée |
| S1 | Bordure_Extrudée | Bordure extrudée en béton |
Diagramme de codage
