Cet élément de profil type crée une voie simple.
Association
Le point d'association se situe sur le côté intérieur de la voie sur la surface finale.

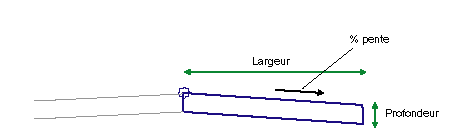

Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type |
Gauche / Droite |
Droite |
|
Largeur |
Largeur de la voie |
Numérique, positif |
3.6 m 12.0 pieds |
|
Profondeur |
Profondeur entre la surface finale et la couche de matériau |
Numérique, positif |
0.2 m 0.67 pied |
|
% pente |
% de la pente de la voie |
Numérique |
-2% |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètres cible : aucun.
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type |
Gauche / Droite |
|
Largeur |
Largeur de la voie |
Numérique, positif |
|
Profondeur |
Profondeur entre la surface finale et la couche de matériau |
Numérique, positif |
|
% pente |
% de la pente de la voie |
Numérique |
Comportement
L'élément de profil type construit une surface avec surface finale et couche de matériau, fermée par des liens verticaux à chaque extrémité. La voie est insérée vers l'extérieur à partir du point d'association pour les largeur, profondeur et pente données.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type dessine la voie selon les paramètres d'entrée spécifiés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, lien ou forme |
Codes |
Description |
|---|---|---|
|
P1 |
Crown |
Point de dévers entre les voies sur la surface finale |
|
P2 |
ETW |
Bords intérieurs ou extérieurs des voies sur la chaussée |
|
P3 |
Point de changement de dévers |
Point de changement de dévers |
|
P4 |
Point de chaussée |
Point de chaussée sur la couche de forme |
|
L1 |
Top, Pave |
Surface finale des parties revêtues |
|
L3 |
Référentiel, couche de matériau |
Bas de la couche de forme sur les parties revêtues |
|
S1 |
Pave1 |

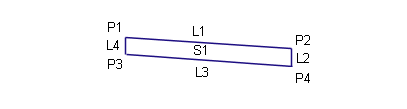

Diagramme de codage
