Cet élément de profil type représente un utilitaire polyvalent pour prolonger un lien selon une pente spécifiée jusqu'à l'obtention d'une altitude ou d'une ligne de profil en long définie.
Association
Le point d'association se situe sur le bord intérieur du lien. Cet élément de profil type peut être inséré à gauche ou à droite du point d'association.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type |
Gauche/Droit |
Droit |
| Utiliser la pente de dévers |
Permet d'utiliser la pente de dévers |
Liste de sélection | Non |
| Direction de la pente |
Indique si le lien est incliné à partir du dévers ou vers le dévers. |
Liste de sélection | Dans la direction opposée au dévers |
|
Pente |
% ou rapport du lien. Les pentes négatives sont orientées vers le bas dans la direction d'insertion. |
Numérique, positive |
2 (%), (ou 2:1) |
|
Altitude cible |
Valeur d'altitude pour prolonger le lien selon la pente spécifiée |
Numérique |
0.0 |
|
Codes de point |
Liste des codes de surface à attribuer au bord extérieur du lien |
Chaîne séparée par une virgule |
P2 |
|
Codes de lien |
Liste des codes à affecter au lien |
Chaîne séparée par une virgule |
Emprise, Assise des terrassements |
|
Omettre le lien |
Ce paramètre permet d'ajouter ou de supprimer le lien de surface. |
Oui/Non |
Non |
|
Utiliser le dévers |
Permet d'utiliser la pente de dévers pour l'accotement |
Liste de sélection : a) Pente de l'accotement extérieur, b) Pente de l'accotement intérieur, c) Voie extérieure, d) Voie intérieure, e) Aucune |
Aucune |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Altitude cible |
Peut être utilisé pour remplacer le paramètre Altitude cible fixe et lier l'extrémité du lien à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. |
Facultatif |
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Décalage de début |
Décalage +/- du début du lien |
Numérique |
|
Altitude de début |
Altitude du début du lien |
Numérique |
|
Décalage de fin |
Décalage +/- de l'extrémité du lien |
Numérique |
|
Altitude de fin |
Altitude de l'extrémité du lien |
Numérique |
Comportement
Un lien est ajouté à partir du point d'association dans la direction de l'insertion pour la pente spécifiée jusqu'à l'obtention de l'altitude cible ou de la ligne de profil en long. La valeur de la pente est montante, si l'altitude cible se situe au-dessus du point d'association, sinon une pente négative est appliquée.
Cet élément de profil type comprend un paramètre d'entrée facultatif appelé Utiliser la pente de dévers qui vous permet de spécifier l'utilisation de la pente de dévers pour l'accotement. Ce paramètre peut être défini sur a) Pente de l'accotement extérieur, b) Pente de l'accotement intérieur, c) Voie extérieure, d) Voie intérieure ou e) Aucune. Aucune est le paramètre par défaut.
Fonctionnement en mode d'édition
Codes de point, de lien et de forme
Aucun.

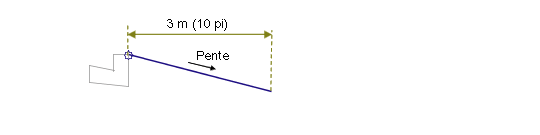

Diagramme de codage
