PlaqueStructurelleAcierPassageSouterrain

L'élément de profil type PlaqueStructurelleAcierPassageSouterrain insère des liens et des formes pour créer une plaque structurelle en acier de passage souterrain selon le plan standard B15-1 de Caltrans et Contech Construction Products, Inc.

Vous devez vérifier que les cotes utilisées correspondent aux exigences décrites dans le plan standard et par Contech Construction Products.

Association

Le point d'association se situe au niveau de la partie inférieure de l'élément de profil type PlaqueStructurelleAcierPassageSouterrain.

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Taille	Cotes de taille et d'élévation	S12'2''xR11'0'' / S12'11''xR11'3'' / S13'2"x11'11" / S13'10''xR12'3'' / S14'1''xR12'10'' / S14'6''xR13'6'' / S14'10''xR14'0'' / S15'6''xR14'4'' / S15'9''xR15'1'' / S16'4''xR15'5'' / S16'5''xR16'1'' / S16'9''xR16'3'' / S17'3''xR17'0'' / S18'4''xR16'11'' / S19'2''xR17'2'' / S19'6''xR17'7''	S19'6''xR17'7''

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface d'entrée en terre	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Facultatif

Affectations logiques d'exécution

Les cotes de la plaque structurelle en acier de passage souterrain sont définies à partir des paramètres spécifiés par l'utilisateur.

Paramètres de sortie

Aucun.

Comportement

Le point initial est défini sur le point d'association. Si la surface d'entrée en terre est en dessous de la plaque inférieure ou au-dessus de la cote d'élévation, la totalité de la plaque en acier est construite. Si la surface d'entrée en terre est contenue à l'intérieur des plaques en acier, alors la plaque en acier est construite partiellement. Chaque angle de la plaque est divisé en 10 sections représentant 10 % de l'angle total. Ces sections sont ensuite testées jusqu'à ce que l'entrée en terre se produise et que le traitement se termine.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine une plaque structurelle en acier de passage souterrain.

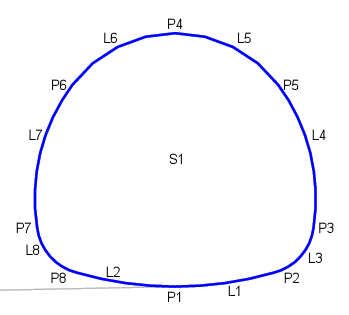

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	En bas
P4	Emprise
L1-L3, L8	Plaque_Fond	Fond de la plaque
L4 à L7	Plaque_Haut	Haut de la plaque
S1	Ouverture	Ouverture à l'intérieur des plaques d'acier
