L'élément de profil type CouchesMultiplesTranchéeCanalisation2 possède une seule canalisation dans une tranchée, une couche de matériau recouvrant la canalisation et une autre couche de matériau sur la protection de la canalisation.
Cet élément de profil type permet le calcul du volume de la base de scellement, de la zone de canalisation et du remblai granulaire. La canalisation est recouverte d'une couche de matériau juste au-dessus du scellement. Le centre de la canalisation est la ligne de profil en long de conception. La profondeur de la couche supérieure de la tranchée varie ; celle des autres couches est constante. Tous les diamètres et toutes les largeurs et profondeurs varieront d'un fossé à un autre. La profondeur du fossé peut varier le long de l'axe, car il s'agit de la mesure à partir du bas du fossé jusqu'à la surface cible.
Association
Par défaut, le point d'association se situe au centre de la canalisation.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Largeur du fond | Spécifie la largeur du fossé. | Numérique, positive |
3 pieds 1 m |
| Couverture de canalisation | Couverture de la canalisation. | Numérique, positive |
0.5 pied 0.15 m |
| Diamètre de la canalisation | Diamètre de la canalisation. | Numérique, positive |
0,667 pied 0,2 m |
| Profondeur de scellement | Profondeur du scellement de la canalisation située sous le fil d'eau de la canalisation. | Numérique, positive |
0,75 pied 0,2 m |
| Profondeur du matériau de la protection de la canalisation | Profondeur du scellement de la canalisation sur le fil d'eau de la canalisation. | Numérique, positive |
1.5 pied 0,45 m |
| Pente de la surface | Pente x : 1 des pentes de la tranchée sur le côté de la pente. | Numérique, positive |
1 (: 1) |
| Profondeur supérieure du matériau | Profondeur du scellement sur la canalisation. | Numérique, positive |
3 pieds 1 m |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Surface d'entrée en terre | Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement

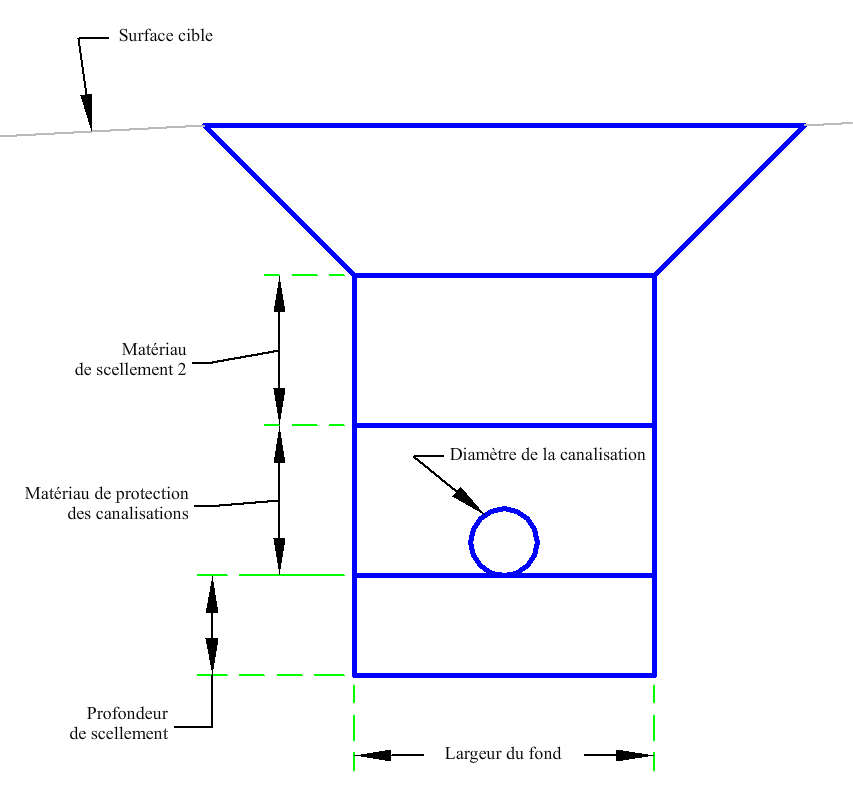

L'altitude du bas du fossé est calculée selon l'altitude du profil projet, moins la moitié du diamètre de la canalisation et la profondeur de scellement. Le lien du fond du fossé horizontal est placé symétriquement par rapport au décalage du point d'association à cette altitude. La profondeur du matériau de protection de la canalisation est utilisée pour placer le matériau autour de la canalisation. Au-dessus du matériau de protection de la canalisation se trouve le Matériau2 pour placer le matériau au-dessus de la canalisation. Les pentes de talus sont prolongées vers le haut jusqu'à la surface existante. Le lien de scellement horizontal est placé à la profondeur spécifiée au-dessus du fond de la tranchée.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type trace une tranchée.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | BasCanalisation | Bas de la canalisation |
| P2 | AssiseTerrassements, CentreBasScellement | Centre du bas du scellement |
| P3 | BasRemblaiCanalisation_Intérieur | Bas du remblai intérieur de la canalisation |
| P4 | BasScellementCanalisation-Intérieur | Bas du scellement intérieur de la canalisation |
| P6 | AssiseTerrassements, BasScellementCanalisation_Extérieur | Bas du scellement extérieur de la canalisation |
| P7 | BasRemblaiCanalisation_Extérieur | Bas du remblai extérieur de la canalisation |
| P11, P13 | Canalisation | |
| P12 | HautCanalisation | Haut de la canalisation |
| P14 | CentreCanalisation | Centre de la canalisation |
| P15 | BasMatériau2_Intérieur | Bas du matériau 2 intérieur |
| P16 | BasMatériau2_Extérieur | Bas du matériau2 extérieur |
| P17 | BasMatériau1_Intérieur | Bas du matériau 1 intérieur |
| P18 | BasMatériau1_Extérieur | Bas du matériau 1 extérieur |
| P19 | Haut, TranchéeIntérieure | Tranchée intérieure |
| P20 | Haut, TranchéeExtérieure | Tranchée extérieure |
| L1 | BasRemblaiCanalisation | Bas du remblai de la canalisation |
| L2, L4 | ScellementCanalisation | Scellement de la canalisation |
| L3 | AssiseTerrassements, BasScellementCanalisation | Bas de scellement |
| L5 | BasRemblaiCanalisation | Bas de remblai |
| L6 - L7 | Canalisation | |
| L8 | MatériauRemblaiCanalisation_Intérieur | Matériau de remblai intérieur de la canalisation |
| L9 | MatériauRemblaiCanalisation_Extérieur | Matériau de remblai extérieur de la canalisation |
| L10 | BasMatériau2 | Bas du matériau2 |
| L11 | TranchéeMatériau2_Intérieur | Matériau2 de la tranchée intérieure |
| L12 | TranchéeMatériau2_Extérieur | Matériau2 de la tranchée extérieure |
| L13 | BasMatériau1 | Bas du matériau1 |
| L14 | TranchéePenteMatériau1_Intérieur | Matériau1 de la pente de la tranchée intérieure |
| L15 | TranchéePenteMatériau2_Extérieur | Matériau2 de la pente de la tranchée extérieure |
| L16 | Haut, LargeurTranchée | Largeur de la tranchée |
| S1 | ScellementCanalisation | Scellement de la canalisation |
| S2 | MatériauRemblaiCanalisation | Matériau du remblai de la canalisation |
| S3 | Matériau2Tranchée | Matériau2 de la tranchée |
| S4 | Matériau1Tranchée | Matériau1 de la tranchée |

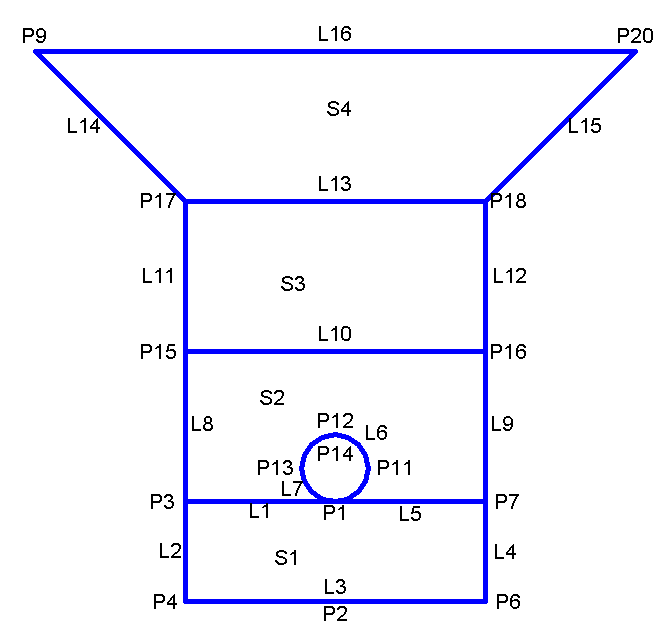

Diagramme de codage
