RecouvrementRabotageEtNivellement2

Association

Le point d'association correspond au point de dévers sur la surface finale de recouvrement.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Décalage du point de dévers	Décalage du point de dévers. Les points échantillon et de dévers sont utilisés pour calculer les pentes à droite et à gauche de la route existante.	Numérique	0.0
Décalage point d'échantillonnage gauche	Décalage du point d'échantillonnage gauche	Numérique	0.0
Décalage point d'échantillonnage à droite	Décalage du point d'échantillonnage à droite	Numérique	0.0
Décalage point d'ajustement gauche	Décalage du point d'ajustement gauche définissant le bord extérieur de la couche de recouvrement sur le côté gauche	Numérique	0.0
Décalage de point d'ajustement à droite	Décalage du point d'ajustement à droite définissant le bord extérieur de la couchede recouvrement sur le côté droit	Numérique	0.0
Options de pente de recouvrement de gauche	Spécifie la pente de recouvrement de gauche avec les options suivantes : (a) définie par l'utilisateur, b) pour qu'elle corresponde à la pente entre le point d'échantillonnage intérieur et le point d'échantillonnage extérieur ou c) pour qu'elle utilise la pente de dévers de la voie extérieure associée à l'axe de la ligne de base.	Liste de sélection	Faire correspondre la pente
Pente de recouvrement de gauche par défaut	Spécifie une pente définie par l'utilisateur. S'applique également si aucune valeur appropriée n'est renvoyée pour les points de correspondance ou la pente de dévers.	Numérique, talus	- 2.0 %
Options de pente de recouvrement de droite	Spécifie la pente de recouvrement de droite avec les options suivantes : (a) définie par l'utilisateur, b) pour qu'elle corresponde à la pente entre le point d'échantillonnage intérieur et le point d'échantillonnage extérieur ou c) pour qu'elle utilise la pente de dévers de la voie extérieure associée à l'axe de la ligne de base.	Liste de sélection	Faire correspondre la pente
Pente de recouvrement de droite par défaut	Spécifie une pente définie par l'utilisateur. S'applique également si aucune valeur appropriée n'est renvoyée pour les points de correspondance ou la pente de dévers.	Numérique, talus	- 2.0 %
Tolérance %pente	La valeur autorisée par les pentes de recouvrement diffèrent de leur valeur de conception. La tolérance de la pente n'est pas utilisée si le paramètre pente de recouvrement est défini sur M (voir la section Comportement ci-dessous pour des explications détaillées).	Numérique, positive	0.5%
Utiliser la ligne de profil en long	Sélectionne le maintien du sommet de la couche situé au point d'ajustement intérieur à l'altitude de la ligne de profil en long du projet 3D ou la définition du positionnement vertical de la couche de recouvrement selon la valeur du Jeu minimum.	Liste de sélection	Utiliser le jeu minimum
Jeu minimum (+/-)	Jeu vertical minimum entre la surface existante et le bas de la couche de recouvrement. Une valeur positive positionne le lien du bas du recouvrement au-dessus de la surface existante, créant une couche de nivellement au-dessous du recouvrement. Une valeur négative positionne le lien du bas du recouvrement au-dessous de la surface existante, créant une couche de rabotage correspondant à une portion de la couche de recouvrement.	Numérique	0.100 m 0.30 pied
Profondeur de recouvrement	Epaisseur de la couche de recouvrement	Numérique, positive	0.100 m 0.30 pied

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface existante	Nom de la surface définissant la route existante. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire
Décalage du point de dévers	Peut être utilisé pour remplacer le paramètre Décalage du point de dévers fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif
Décalage point d'échantillonnage gauche	Peut être utilisé pour remplacer le paramètre Décalage point d'échantillonnage gauche fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif
Décalage point d'échantillonnage à droite	Peut être utilisé pour remplacer le paramètre Décalage de point d'échantillonnage à droite fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif
Décalage point d'ajustement gauche	Peut être utilisé pour remplacer le Décalage point d'ajustement gauche fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif
Décalage de point d'ajustement à droite	Peut être utilisé pour remplacer le paramètre Décalage de point d'ajustement à droite fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif

Paramètres de sortie

Paramètre	Description	Type
Axe de rotation du dévers	Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.	Statique (description)
%Pente recouvrement gauche	Pente utilisée pour appliquer la couche de recouvrement sur le côté gauche	Numérique
%Pente recouvrement droite	Pente utilisée pour appliquer la couche de recouvrement sur le côté droit	Numérique

Paramètre

Description

Type

Axe de rotation du dévers

Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre.

Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.

Statique (description)

%Pente recouvrement gauche

Pente utilisée pour appliquer la couche de recouvrement sur le côté gauche

Numérique

%Pente recouvrement droite

Pente utilisée pour appliquer la couche de recouvrement sur le côté droit

Numérique

Comportement

Cet élément de profil type insère des liens parallèles définissant le sommet et le bas d'une couche de recouvrement sur chaque côté se rejoignant au point de dévers. Les liens sont insérés du décalage du point de dévers aux décalages d'ajustement droit et gauche.

Pentes de recouvrement

La pente de la surface existante sur chaque côté se détermine entre les points de dévers et les points d'échantillonnage. Les pentes des calques de recouvrement sont déterminées par les étapes suivantes :

Si l'entrée de la %pente de recouvrement est définie sur M, la pente de recouvrement correspond à la pente du point de dévers au point d'échantillonnage.
Si la %pente de recouvrement est définie sur S, le recouvrement utilise la pente de dévers de la voie extérieure définie pour l'axe du projet 3D.
Si une valeur numérique est spécifiée pour la %pente de recouvrement, cette valeur est utilisée.

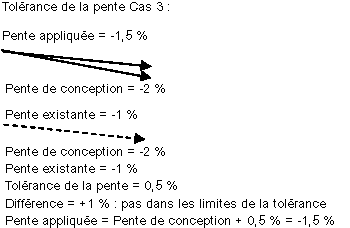

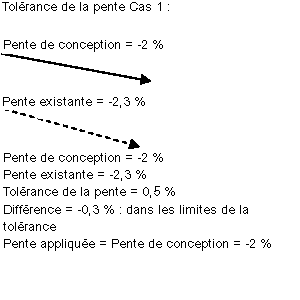

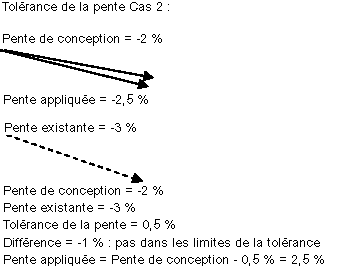

Si une valeur numérique ou une pente de dévers est utilisée, la pente de recouvrement est comparée à la pente existante entre les points d'échantillonnage. Si la différence dépasse la valeur de tolérance de la pente, la pente de conception est ajustée vers le haut ou le bas selon la valeur de tolérance pour la rapprocher de la pente existante et minimiser la quantité de nivellement ou de rabotage. Aucun ajustement de pente n'est possible si la tolérance de la pente est égale à zéro.

Altitudes de recouvrement

Les altitudes des points de recouvrement sont déterminées comme suit :

Si le paramètre Utiliser la ligne de profil en long est défini sur True, l'altitude de la ligne de profil en long du projet 3D est conservée au décalage du point de dévers sur le sommet du recouvrement. Le recouvrement est prolongé sur chaque côté sur les pentes de recouvrement vers les décalages d'ajustement à droite et à gauche ; des liens parallèles sont insérés pour le bas du recouvrement. Toute aire située au-dessus de la surface existante et au-dessous du bas du recouvrement est enregistrée en tant que forme fermée sous le code Nivellement. Les aires situées au-dessous de la surface existante et au-dessus du bas du recouvrement sont enregistrées en tant que formes fermées sous le code Rabotage.
Si le paramètre Utiliser la ligne de profil en long est défini sur False, le lien du bas du recouvrement sur chaque côté est déplacé verticalement pour conserver le jeu minimum au-dessus ou au-dessous de la surface existante. Un jeu minimum positif crée une aire de nivellement au-dessus de la surface existante et au-dessous du bas du recouvrement. Un jeu minimum négatif crée une aire de rabotage au-dessous de la surface existante et au-dessus du bas du recouvrement. Les liens de recouvrement sur chaque côté sont déplacés verticalement afin de se rejoindre au point de dévers.

Point du jeu minimum

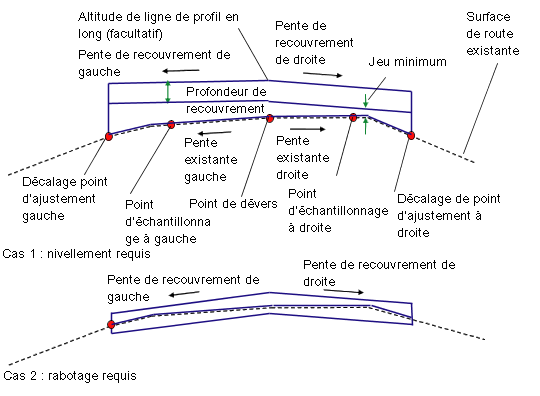

La méthode pour déterminer le point où le jeu minimum est appliqué, est indiquée dans le diagramme ci-dessous.

Une ligne de projection verticale est établie pour un décalage arbitraire.
Chaque point sur la surface existante situé entre deux points d'ajustement est projeté vers la ligne de projection sur la pente de recouvrement.

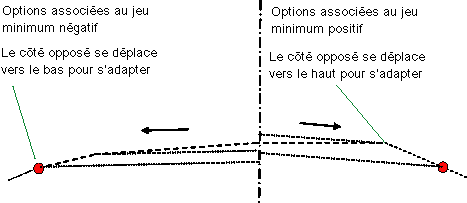

Le point dont l'altitude est la plus élevée sur la ligne de projection est considéré comme le point de contrôle pour une valeur de jeu minimum supérieure à zéro. Celui dont l'altitude est la moins élevée, est considéré comme le point de contrôle pour une valeur de jeu minimum inférieure à zéro.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche la couche de recouvrement placé sur un point d'association avec une pente à -2 %.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Crown	Dévers entre les voies sur la surface finale
P2, P3	Bord de recouvrement	Bords de recouvrement sur la surface finale
P4	Crown_Overlay	Dévers sur le bas du recouvrement
P5, P6	Bord de recouvrement_Recouvrement	Bord de recouvrement sur la surface de recouvrement
L1, L2	Haut, Revêtement	Sommet du recouvrement
L3 – L6	Renforcement	Liens de recouvrement. Remarquez que L5, L6 s'étendent du bas du recouvrement au sommet du recouvrement dans les cas de nivellement et de rabotage.
L7, L8	Nivellement Rabotage	Verticaux de la surface existante au bas du recouvrement : Nivellement - Dans le cas du nivellement. Rabotage - Dans le cas du rabotage.

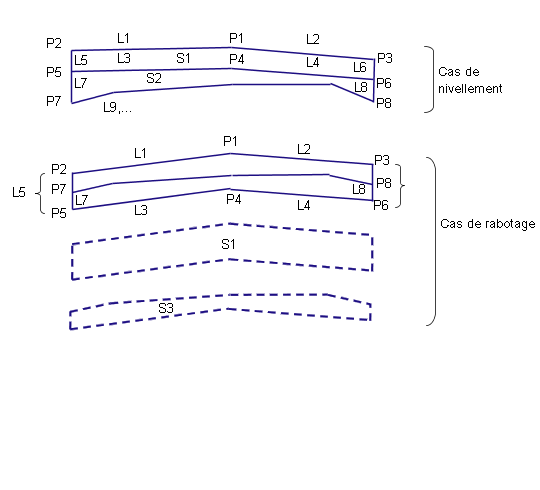

S1	Renforcement	Aire entre le sommet et le bas du recouvrement. Elle chevauche l'aire de rabotage (S3) dans le cas du rabotage, comme indiqué ci-dessous.
S2	Nivellement	Aire au-dessus de la surface existante et au-dessous du bas du recouvrement (dans le cas de nivellement)
S3	Rabotage	Aire en dessous de la surface existante et au-dessus du bas du recouvrement (dans le cas de rabotage). Cette aire chevauche l'aire de recouvrement, comme indiqué ci-dessous.
