Barrage

L'élément de profil type Barrage insère des liens pour créer une représentation de barrage. Une ligne de profil en long de progression permet d'ajuster la géométrie du barrage pour qu'elle reflète sa progression.

Association

Le point d'association est situé au centre du barrage.

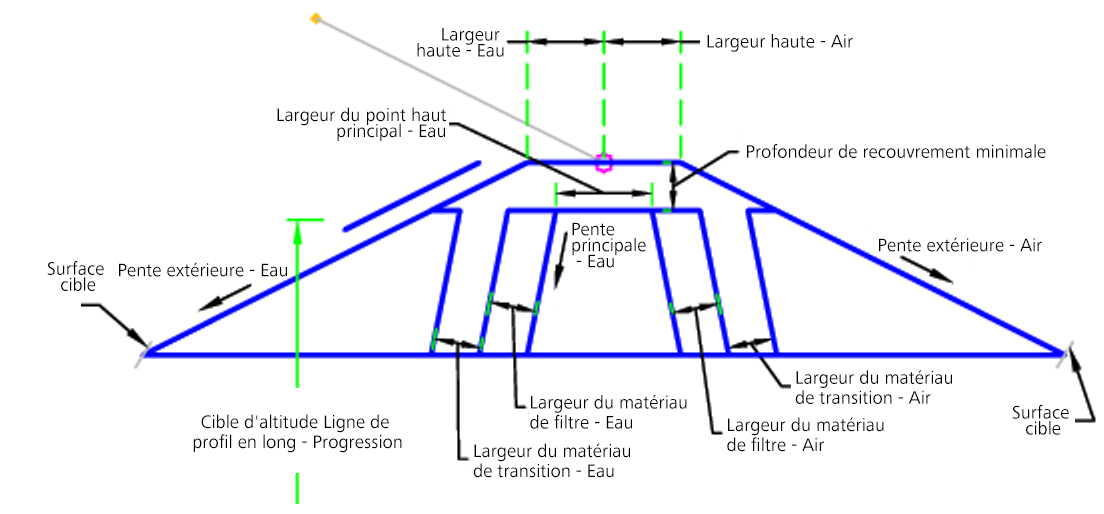

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Pente extérieure - Eau	Pente extérieure du barrage, qui fait face au lac de retenue	Pente	2 ( : 1)
Pente extérieure - Air	Pente extérieure du barrage, qui tourne le dos au lac de retenue	Pente	2 ( : 1)
Pente principale - Eau	Pente principale du barrage, qui fait face au lac de retenue	Pente	0.2 ( : 1)
Pente principale - Air	Pente principale, qui tourne le dos au lac de retenue	Pente	0.2 ( : 1)
Epaisseur du point haut principal	Epaisseur du point principal en haut du barrage	Numérique, positive	1.5 pied 0,45 m
Largeur du point haut principal - Eau	Largeur mesurée entre le point de contrôle et le côté orienté vers l'eau	Numérique	2 pieds 0.6 m
Largeur du point haut principal - Air	Largeur mesurée entre le point de contrôle et le côté orienté vers l'air	Numérique	4 pieds 1,2 m
Largeur du matériau de transition - Air	Largeur du matériau de transition entre les pierres et le point principal, qui tourne le dos au lac de retenue	Numérique, positif	2 pieds 1,2 m
Largeur du matériau de transition - Eau	Largeur du matériau de transition entre les pierres et le point principal, qui fait face au lac de retenue	Numérique, positif	2 pieds 1,2 m
Largeur du matériau de filtre - Eau	Largeur du matériau de filtre qui fait face au lac de retenue	Numérique, positif	2 pieds 1,2 m
Largeur du matériau de filtre - Air	Largeur du matériau de filtre, qui tourne le dos au lac de retenue	Numérique, positif	2 pieds 1,2 m
Décalage du matériau de revêtement	Distance de décalage du revêtement par rapport au talus final pour qu'il apparaisse dans les coupes	Numérique, positif	0.25 pied 0,1 m
Largeur haute - Eau	Largeur du sommet du barrage mesurée à partir du point de référence jusqu'au lac de retenue	Numérique, positive	7.5 pieds 2.2 m
Largeur haute - Air	Largeur du sommet du barrage mesurée à partir du point de référence jusqu'au point à l'opposé du lac de retenue	Numérique, positive	7.5 pieds 2.2 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface d'entrée en terre du barrage	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire
Ligne de profil en long de progression	Permet d'afficher la progression du barrage en fonction de la cible d'altitude. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

Le point initial est défini sur le point d'association. Les liens d'entrée en terre extérieurs sont générés. La structure interne du barrage est construite en fonction des paramètres spécifiés. La surface inférieure du barrage est créée en fonction de la surface d'entrée en terre du barrage.

S'il existe une ligne de profil en long de progression, les formes sont calculées en fonction de l'altitude de la progression. L'altitude est appliquée en tant que surface plane.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche le barrage en fonction des paramètres d'entrée définis avec une hauteur de 20 pieds (6 m).

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	HautCentre	En haut au centre du barrage
P2	En haut à droite	En haut à droite du barrage
P3-P12	Barrage	Barrage
P13	En haut à gauche	En haut à gauche du barrage
L4-L10	Assise des terrassements
S1	RemblaiPierre
S2	MatériauTransition
S3, S5	MatériauFiltre
S4	Noyau
S6	RemblaiPierre

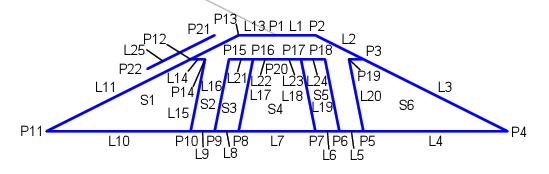

Diagramme de codage
