EntréeenterreGénéral

Cet élément de profil type est une solution généralisée pour fermer les lignes de profil en travers depuis le bord extérieur de la route vers le point d'interception de déblai ou de remblai.

Il offre plusieurs solutions pour les conditions de déblai et de remblai qui sont décrites ci-dessous. En fonction des paramètres d'entrée indiqués, il commence par essayer de construire une ligne de profil en travers en déblai. S'il n'y parvient pas, il conçoit une ligne de profil en travers en remblai. Le dernier lien d'entrée en terre peut être omis pour les cas où la conception du projet 3D doit être laissée dans un état inachevé. Par exemple, pour que les surfaces de talus sur des propriétés adjacentes puissent se lier au point de charnière de la route inachevée.

Vous pouvez également définir des matériaux revêtus facultatifs pour l'entrée en terre et spécifier d'autres liens (Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun).

Association

L'élément de profil type EntréeenterreGénéral est généralement associé à l'élément de profil type utilisé sur le bord extérieur de la route, comme le bord de l'accotement, l'arrière du trottoir ou l'arrière de la bordure. Le point d'association se situe sur le bord intérieur du premier lien de déblai, du premier lien de remblai ou du lien d'élargissement de la rambarde.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Inclure le lien d'entrée en terre Omettre le lien d'entrée en terre	Inclut ou omet le lien d'entrée en terre.	Inclure / Omettre	Inclure
Lien de point de test de déblai	Numéro du lien de déblai dont l'extrémité extérieure est le point de test qui détermine si la ligne de profil en travers est en déblai ou en remblai	Numérique, positif, entier	3
Largeur de déblai 1	Largeur du lien de déblai 1	Numérique, positif	0.0
Talus de déblai 1	Pente (x : 1) du lien de déblai 1	Numérique	0.0
Largeur de déblai 2	Largeur du lien de déblai 2	Numérique, positif	0.0
Talus de déblai 2	Pente (x : 1) du lien de déblai 2	Numérique	0.0
Largeur de déblai 3	Largeur du lien de déblai 3	Numérique, positif	0.0
Talus de déblai 3	Pente (x : 1) du lien de déblai 3	Numérique	0.0
Largeur de déblai 4	Largeur du lien de déblai 4	Numérique, positif	0.0
Talus de déblai 4	Pente (x : 1) du lien de déblai 4	Numérique	0.0
Largeur de déblai 5	Largeur du lien de déblai 5	Numérique, positif	0.0
Talus de déblai 5	Pente (x : 1) du lien de déblai 5	Numérique	0.0
Largeur de déblai 6	Largeur du lien de déblai 6	Numérique, positif	0.0
Talus de déblai 6	Pente (x : 1) du lien de déblai 6	Numérique	0.0
Largeur de déblai 7	Largeur du lien de déblai 7	Numérique, positif	0.0
Talus de déblai 7	Pente (x : 1) du lien de déblai 7	Numérique	0.0
Largeur de déblai 8	Largeur du lien de déblai 8	Numérique, positif	0.0
Talus de déblai 8	Pente (x : 1) du lien de déblai 8	Numérique	0.0
Talus de déblai plat	Première pente de bassin-versant plate à essayer.	Numérique, positif	6 ( : 1)
Hauteur max de déblai plat	Hauteur maximum autorisée pour le lien fermant utilisant le paramètre Talus de déblai plat	Numérique, positif	1.5 m 5 pieds
Talus de déblai moyen	Pente de déblai à essayer si le lien de pente de déblai plat dépasse le paramètre Hauteur max de déblai plat	Numérique, positif	4 ( : 1)
Hauteur max de déblai moyen	Hauteur maximum autorisée pour le lien fermant utilisant le paramètre Talus de déblai moyen.	Numérique, positif	3 m 10 pieds
Pente abrupte de déblai	Pente de déblai à utiliser si le lien de pente de déblai moyen dépasse le paramètre Hauteur max de déblai moyen.	Numérique, positif	2 ( : 1)
Largeur de remblai 1	Largeur du lien de remblai 1	Numérique, positif	0.0
Pente de remblai 1	Pente (x :1) du lien de remblai 1	Numérique	0.0
Largeur de remblai 2	Largeur du lien de remblai 2	Numérique, positif	0.0
Pente de remblai 2	Pente (x :1) du lien de remblai 2	Numérique	0.0
Largeur de remblai 3	Largeur du lien de remblai 3	Numérique, positif	0.0
Pente de remblai 3	Pente (x :1) du lien de remblai 3	Numérique	0.0
Pente de remblai plat	Première pente de bassin-versant plate à essayer. (x : 1)	Numérique, positif	6 ( : 1)
Hauteur max de remblai plat	Hauteur maximum autorisée pour le lien fermant utilisant le paramètre Pente de remblai plat	Numérique, positif	1.5 m 5 pieds
Pente de remblai moyen	Pente de remblai à essayer si le lien de pente de remblai plat dépasse le paramètre Hauteur max de remblai plat	Numérique, positif	4 ( : 1)
Hauteur max de remblai moyen	Hauteur maximum autorisée pour le lien fermant utilisant le paramètre Pente de remblai moyen	Numérique, positif	3 m 10 pieds
Pente abrupte de remblai	Pente de remblai à utiliser si le lien de pente de remblai moyen dépasse le paramètre Hauteur max de remblai moyen	Numérique, positif	2 ( : 1)
Largeur de la rambarde	Largeur du lien d'élargissement de la rambarde pour les pentes de remblai utilisant le paramètre Pente abrupte de remblai. Utilisez un zéro pour indiquer aucun élargissement de la rambarde.	Numérique, positif	0.6 m 2 pieds
% pente de la rambarde	% de pente du lien d'élargissement de la rambarde	Numérique	-2 (%)
Inclure la rambarde Omettre la rambarde	Choisissez Inclure pour insérer des liens correspondant à la structure de rambarde sur le segment d'élargissement de la rambarde. La fonction Omettre n'insère pas de structure de rambarde.	Inclure / Omettre	Omettre
Largeur au montant	Lorsque la rambarde est incluse, la largeur entre le point d'association et le bord intérieur du montant de la rambarde.	Numérique	0.3 m 1 pied
Option d'arrondi	Spécifie l'arrondi du lien d'entrée en terre au point de sécurité	Chaîne	Aucun
Arrondi par	Indique le paramètre utilisé pour l'arrondi	Chaîne	Longueur
Paramètre de l'arrondi	Spécifie la valeur de la longueur ou du rayon	Numérique, positif	1.5 pied
Maillage par approximation de l'arrondi	Spécifie le nombre de points intermittents sur les liens de l'arrondi (10 liens maximum)	Numérique, positif	6
Placer un matériau revêtu	Indique de placer un revêtement de matériau facultatif le long des liens d'entrée en terre. Vous avez le choix entre les options suivantes : Tous les liens, Liens d'entrée en terre, Liens de remblai uniquement et Aucun.	Chaîne	Aucun
Limite 1 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	1 : 1
Epaisseur du matériau 1	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	12 pouces
Nom du matériau 1	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 2 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	2 : 1
Epaisseur du matériau 2	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	6 pouces
Nom du matériau 2	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Enrochement
Limite 3 de la pente	Spécifie la limite de la pente en deçà de laquelle le revêtement de matériau est placé	Pente	4 : 1
Epaisseur du matériau 3	Spécifie l'épaisseur du matériau revêtu. Cette épaisseur est mesurée perpendiculairement au lien.	Numérique, positif	4 pouces
Nom du matériau 3	Spécifie le nom du matériau appliqué au revêtement le long des liens de talus	Chaîne	Pelouse

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface d'entrée en terre	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire

Paramètres de sortie

Paramètre	Description	Type
Décalage d'entrée en terre	Décalage du point d'entrée en terre	Numérique
Altitude de l'entrée en terre	Altitude du point d'entrée en terre	Numérique

Comportement

Cet élément de profil type est conçu pour prendre en charge un grand nombre de configurations de zones dégagées, de lignes de profil en travers en déblai et de lignes de profil en travers en remblai. Il permet d'utiliser jusqu'à huit liens dans les lignes de profil en travers en déblai entre le bord de la route et le point de charnière d'interception de déblai et l'un de ces liens peut être utilisé comme point de test de déblai. Un maximum de trois liens de remblai peut être utilisé jusqu'au point de charnière de remblai et fournir un élargissement d'accotement de rambarde spécial pour les conditions de remblai abruptes.

Les liens de déblai sont appelés Déblai 1, Déblai 2, jusqu'à Déblai 8. La valeur d'entrée Point de test de déblai indique le lien de déblai qui se termine au point de test de déblai. Les étapes logiques sont les suivantes :

Les liens de surface de déblai sont temporairement construits entre Déblai 1 et le lien de déblai qui se termine au point de test de déblai.
Si le point de test, ou toute autre partie de la surface temporaire, se situe au-dessous la surface cible, la ligne de profil en travers est terminée sous la forme d'une ligne de profil en travers en déblai. Si tout le jeu de liens temporaires se situe au-dessus de la surface cible, la ligne de profil en travers est terminée sous la forme d'une ligne de profil en travers en remblai.

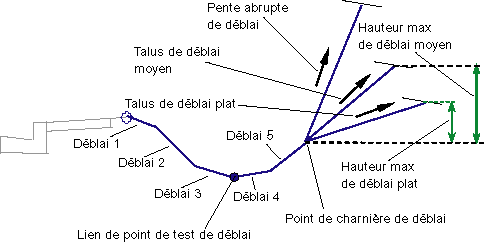

L'exemple de déblai du diagramme de l'élément de profil type indique l'emplacement de définition des cinq liens de déblai. Le point de test de déblai se situe sur le troisième lien. L'exemple de remblai donne deux liens de remblai définis.

A l'instar de tout autre élément de profil type d'entrée en terre, cet élément de profil type vous permet, si vous le souhaitez, d'ajouter un matériau revêtu. Vous pouvez spécifier trois intervalles de pente. Le type de matériau 1 est appliqué si la pente des liens est inférieure ou égale à la valeur de pente spécifiée. Entre la pente 1 et pente 2, le deuxième type de matériau est appliqué. De même, si les pentes des liens sont comprises entre les valeurs des pentes 2 et 3, le matériau 3 est appliqué. Si les pentes des liens sont moins inclinées que la limite de pente 3, alors aucun matériau n'est appliqué.

Si un matériau revêtu est ajouté à l'élément de profil type, des liens parallèles sont alors ajoutés aux liens d'entrée en terre selon l'épaisseur spécifiée. Ce paramètre d'épaisseur (par exemple, Epaisseur du matériau 11) est mesuré perpendiculairement au lien.Les liens de bas niveau sont codés en fonction de l'option Référentiel et les liens d'entrée en terre en fonction de l'option Haut. Les formes entourées par ces matériaux sont codées en fonction du nom du matériau.

Remarque :

Dans Civil 3D 2010 et les versions précédentes, le paramètre Epaisseur du matériau était mesuré verticalement. Dans Civil 3D 2011 et les versions ultérieures, ce paramètre est mesuré perpendiculairement au lien. Par conséquent, si vous ouvrez un dessin contenant des éléments de profil type qui ont été créés dans Civil 3D 2010 ou version précédente dans Civil 3D 2011 ou version ultérieure, puis recréez le projet 3D, ce paramètre est modifié pour refléter le nouveau comportement. Les rapports sur les volumes qui utilisent cet élément de profil type seront mis à jour pour refléter le nouveau comportement.

Ligne de profil en travers en déblai

Si le point de test de déblai se situe au-dessus de la surface cible, les liens sont tracés vers l'arrière à partir du point de test jusqu'à ce qu'une intersection soit trouvée avec la surface cible. La ligne de profil en travers se termine sur ce point.
Si le point de test se situe au-dessous de la surface cible, les liens de déblai restants sont ajoutés un par un. Chaque lien est testé afin de vérifier s'il coupe la surface d'entrée en terre. Si tel est le cas, la ligne de profil en travers en déblai se termine au point d'intersection et les codes Talus et Entrée en terre appropriés sont attribués.
Pour fermer la surface cible en déblai :
- Si le paramètre Inclure le lien d'entrée en terre est défini sur False, aucune interception d'entrée en terre de déblai n'est calculée.
- L'interception avec la surface d'entrée en terre est calculée à l'aide de la valeur Talus de déblai plat.
- Si la hauteur de la pente de déblai plat dépasse le paramètre Hauteur max de déblai plat, l'interception avec la surface d'entrée en terre est recalculée à l'aide de la valeur Talus de déblai moyen.
- Si la hauteur de la pente de déblai moyen dépasse le paramètre Hauteur max de déblai moyen, l'interception avec la surface d'entrée en terre est recalculée à l'aide de la valeur Pente abrupte de déblai.

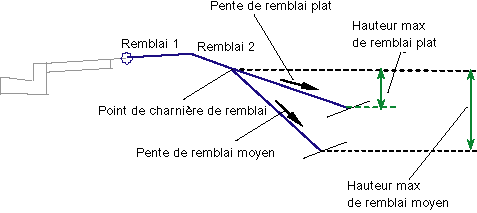

Ligne de profil en travers en remblai

Les liens de remblai sont insérés vers l'extérieur entre le point d'association et le point de charnière de remblai, qui est le bord extérieur du dernier lien de remblai non nul.
Lorsqu'un lien de remblai coupe la surface d'entrée en terre avant d'atteindre le point de charnière, la ligne de profil en travers se termine à l'intersection et les codes de point Talus et Entrée en terre appropriés sont attribués.
Pour fermer la surface cible en remblai :
- L'interception avec la surface cible est calculée à l'aide de la valeur Pente de remblai plat. Si la hauteur du lien d'interception ne dépasse pas le paramètre Hauteur max de remblai plat, la pente est utilisée pour ajouter le lien au profil type. Sinon :
- L'interception avec la surface cible est recalculée à l'aide de la valeur Pente de remblai moyen. Si la hauteur du lien d'interception ne dépasse pas le paramètre Hauteur max de remblai moyen, la pente est utilisée pour ajouter le lien au profil type. Sinon :

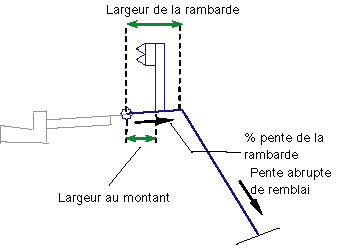

- Si une largeur de rambarde non nulle est indiquée, les liens (Remblai 1, Remblai 2, etc.) sont supprimés. Le lien d'élargissement de la rambarde est ajouté au point d'association à l'aide des paramètres Largeur de la rambarde et % pente de la rambarde. L'interception avec la surface cible est recalculée à partir du bord extérieur du lien d'élargissement de la rambarde à l'aide de la valeur Pente abrupte de remblai, puis le lien est ajouté au profil type.
- Si la largeur de la rambarde est égale à zéro, la pente abrupte de remblai est appliquée depuis le point de charnière de remblai.

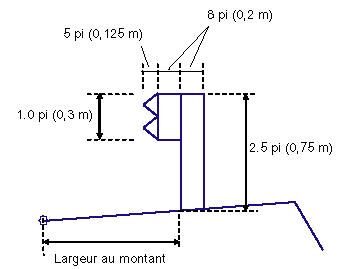

Une structure de rambarde peut être appliquée aux lignes de profil en travers en remblai qui répondent aux critères d'utilisation de la pente abrupte de remblai. Si ces critères sont remplis (Largeur de la rambarde non nulle et paramètre Inclure la rambarde défini sur True), la structure de rambarde est dessinée sur l'abscisse curviligne. Les cotes de la structure de rambarde sont fixes comme dans le diagramme ci-dessous.

Fonctionnement en mode d'édition

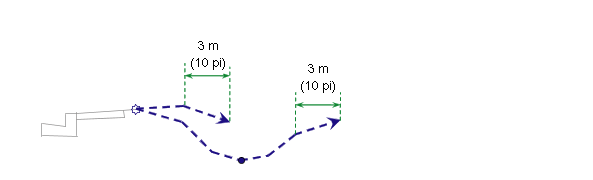

En mode d'édition, cet élément de profil type indique les solutions de pente plate pour la condition de déblai et de remblai sous la forme de lignes en pointillé. Le lien d'entrée en terre se prolonge vers l'extérieur sur une distance horizontale de 3 mètres (10 pieds) et se termine par une pointe de flèche.

Codes de point, de lien et de forme

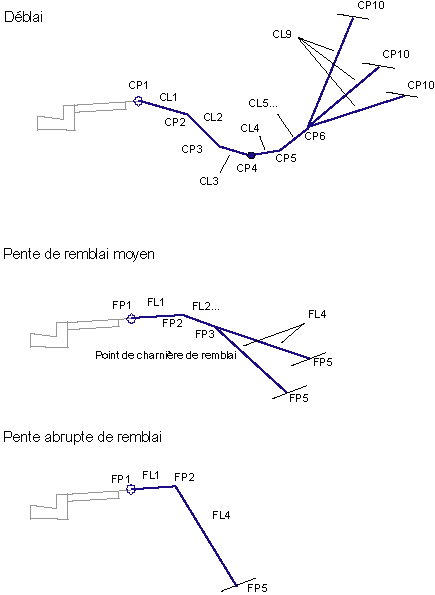

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
CP(n+1)	Point de fossé	Point de test du fossé à l'extrémité du lien de déblai n, où n représente le numéro du lien de point de test de déblai
CP (1 to n)	Talus Talus déblai	Point charnière pour les pentes d'interception en déblai
CP10	Entrée en terre Entrée en terre_Déblai	Point d'entrée du talus de déblai
FP (1 to n)	Talus Talus remblai	Point charnière pour les pentes d'interception en remblai
FP5	Entrée en terre Entrée en terre_Remblai	Point d'entrée du talus de remblai
Tous les liens	Emprise Assise des terrassements	Tous les liens de déblai/remblai et de rambarde
Points de rambarde	Aucun	Aucun code n'est attribué aux points sur la structure de rambarde, si inclus.
Liens de rambarde	Rambarde	Tous les liens constituant la structure de rambarde, si inclus.
Lien d'entrée en terre final	Emprise Assise des terrassements Entrée en terre Entrée en terre_Déblai	Lien d'entrée en terre pour des lignes de profil en travers en déblai
Lien d'entrée en terre final	Emprise Assise des terrassements Entrée en terre Entrée en terre_Remblai	Entrée en terre en remblai talus fini
