PointMarqué

Cet élément de profil type est utilisé pour marquer un point existant sur le profil type avec un nom.

On utilise généralement cette fonction pour insérer ultérieurement à d'autres éléments de profil type des liens associés à ce point (par exemple, LienVersPointMarqué). Le point d'association correspond au point marqué. Vous pouvez ajouter à ce point marqué des codes de point définis par l'utilisateur.

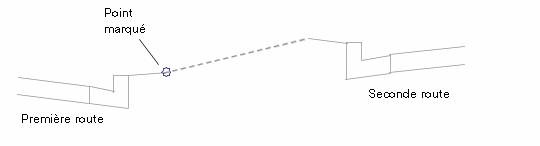

Dans l'exemple ci-dessous, les deux routes possèdent des llignes de profil indépendantes. Après la création des liens pour la première route, le point sur le bord extérieur gauche correspond au point marqué. Puis, après avoir créé les liens pour la seconde route, un lien peut être inséré à partir de son bord extérieur droit au point marqué.

Remarque :

Si vous utilisez l'élément de profil type PointMarqué avec l'élément de profil type LienVersPointMarqué, pour que ce dernier fonctionne (soit tracé) correctement, il doit être situé en au-dessous de l'élément de profil type PointMarqué sur l'onglet Construction des Propriétés du profil type. Si l'élément de profil type LienVersPointMarqué ne s'affiche pas au-dessous de l'élément de profil type PointMarqué sur l'onglet Construction, vous devez sélectionner le nom de groupe Elément de profil type dans l'onglet Construction, puis cliquer avec le bouton droit de la souris et sélectionner Monter afin que l'élément de profil type PointMarqué soit positionné au-dessus de l'élément LienVersPointMarqué dans la liste.

Association

Le nom du point marqué se place au niveau du point d'association.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre

Description

Type

Par défaut

Nom du point

Nom à marquer avec le point d'association

Chaîne

Aucun

Codes de point

Si besoin, spécifier des codes de point à cet emplacement en les séparant par des virgules s'il y en a plusieurs

Chaîne

PointMarqué

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètres cible : aucun.

Paramètres de sortie

Aucun.

Comportement

Un nom est attribué au point d'association sélectionné. Ce point peut être référencé par le nom des éléments de profil type ajoutés ultérieurement au profil type.

Fonctionnement en mode d'édition

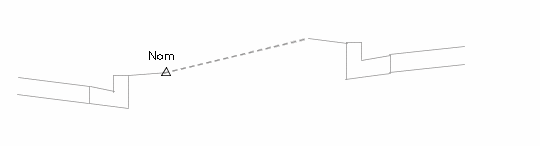

En mode d'édition, cet élément de profil type dessine le symbole d'un triangle à l'emplacement du point marqué et place une étiquette pour le nom du point marqué au-dessus du point.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme

Code

Description

P1

PointMarqué

Utilisé pour placer une marque aux points marqués en mode de présentation

Diagramme de codage

Aucun.
