AccotementCoucheProlongée

Association

Le point d'association est situé sur le bord intérieur de l'accotement revêtu, placé par défaut sur le bord extérieur.

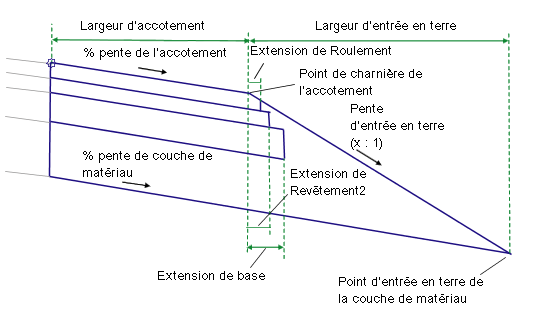

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Altitude de l'entrée en terre		Numérique	- 2.452
Décalage d'entrée en terre		Numérique	15.889
Pente d'entrée en terre	Valeur de la pente fixe du lien d'entrée en terre, utilisée si l'option "Conserver la pente" est activée.	Numérique, positive	4 ( : 1)
Côté	Indique que le profil type doit être inséré à droite ou à gauche du point d'association.	Gauche/Droit	Droit
Largeur d'accotement	Largeur comprise du point d'association au point de charnière de l'accotement	Numérique	2.4 m 8.0 pieds
Utiliser la pente de dévers	Permet d'utiliser une pente à partir de la spécification du dévers défini sur l'axe de la ligne de base.	Liste de sélection : Non Accotement extérieur gauche Accotement intérieur gauche Accotement intérieur droit Accotement extérieur droit	Non
Direction de la pente de l'accotement	Indique si l'accotement est incliné à partir du dévers ou vers le dévers.	Liste de sélection : Dans la direction opposée au dévers Dans la direction du dévers	Dans la direction opposée au dévers
Pente d'accotement par défaut	Pente par défaut de l'accotement, lorsqu'aucune pente de dévers n'est spécifiée.	Numérique, Talus	-6.000%
Type d'entrée en terre de couche de matériau	Choisissez de conserver le lien d'entrée en terre à une pente fixe pour une largeur variable ou de le maintenir à une largeur fixe pour une pente variable	Liste de sélection : a) Conserver la pente, ajuster la largeur, b) Conserver la largeur, ajuster la pente	Conserver la pente, ajuster la largeur
Pente / Largeur de l'entrée en terre	Valeur de la pente fixe (x : 1) ou de la largeur fixe du lien d'entrée en terre, appliquée si l'option "Conserver la pente" ou "Conserver la largeur" est utilisée.	Numérique, positive	4 ( : 1)
Couche de matériau - Utiliser le dévers	Permet d'utiliser la pente de dévers pour la pente de couche de matériau.	Liste de sélection : a) Pente de l'accotement extérieur, b) Pente de l'accotement intérieur, c) Non	Pente de l'accotement extérieur
Pente de couche de matériau par défaut	Pente par défaut de la couche de matériau, lorsqu'aucune pente de dévers n'est spécifiée.	Numérique, Talus	-6.000%
Extension de Roulement	Largeur selon laquelle la couche Roulement est prolongée au-delà du point de charnière de l'accotement. Le fond de la couche Roulement ne peut pas être prolongé au-delà de la pente de talus de l'accotement.	Numérique, positive	0.0
Extension de Revêtement2	Largeur selon laquelle la couche Revêtement2 est prolongée au-delà du point de charnière de l'accotement. Elle doit être égale ou supérieure à l'extension de Roulement. La couche Revêtement2 ne peut pas être prolongée au-delà de la pente de talus de l'accotement.	Numérique, positive	0.0
Extension de base	Largeur selon laquelle la couche de base est prolongée au-delà du point de charnière de l'accotement. Elle doit être égale ou supérieure à l'extension de Revêtement2. La couche de base ne peut pas être prolongée au-delà de la pente de talus de l'accotement.	Numérique, positive	0.0
Profondeur de Roulement	Profondeur entre la surface finale et Revêtement1 (zéro pour omettre)	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur de Revêtement2	Profondeur entre Revêtement1 et Revêtement2 (zéro pour omettre)	Numérique, non-négatif	0.025 m 0.083 pied
Profondeur de base	Profondeur entre Revêtement1 et Revêtement2 (zéro pour omettre)	Numérique, non-négatif	0.100 m 0.333 pied
Profondeur de couche de matériau	Profondeur de la couche de matériau au point d'association (zéro pour omettre)	Numérique, non-négatif	0.300 m 1.000 pieds

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Type d'affectations	Etat
Largeur d'accotement	Peut être utilisé pour remplacer le paramètre Largeur d'accotement fixe et lier le bord de l'accotement à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Paramètres de sortie

Paramètre	Description	Type
Pente d'entrée en terre	Pente du lien d'entrée en terre	Numérique
Décalage d'entrée en terre	Décalage du point d'entrée en terre de la couche de forme	Numérique
Altitude de l'entrée en terre	Altitude du point d'entrée en terre de la couche de forme	Numérique
Largeur d'accotement	Largeur de l'accotement revêtu	Numérique
Pente d'accotement	Pente de l'accotement revêtu	Numérique

Comportement

La surface finale de l'accotement est insérée pour la Largeur d'accotement spécifiée et le % pente de l'accotement dirigé vers l'extérieur à partir du point d'association. Le lien de la couche de matériau est inséré à partir du décalage du point d'association démarrant au niveau de la profondeur de couche de matériau au-dessous de la surface finale.

Le lien d'entrée en terre de l'accotement peut être inséré avec une pente fixe (Conserver la pente d'entrée en terre = True) ou avec une largeur fixe (Conserver la pente d'entrée en terre = False). Si une pente fixe est utilisée, le lien d'entrée en terre est prolongé depuis le bord extérieur de l'accotement jusqu'à son intersection avec le lien de la couche de matériau. Sinon, la couche de matériau est prolongée pour la Largeur d'entrée en terre au-delà du bord extérieur de l'accotement. Le lien d'entrée en terre est connecté jusqu'à l'extrémité de la couche de matériau.

Les liens de la surface de référence, de Roulement et Revêtement2 sont insérés parallèlement à la surface finale pour des profondeurs spécifiées. Si les valeurs d'extension des calques sont non nulles, chaque couche est prolongée pour la distance spécifiée au-delà du point de charnière de l'accotement. Si une couche se prolonge au-delà de la pente d'entrée en terre, elle se termine à l'intersection de la pente d'entrée en terre. Chaque couche doit avoir une largeur égale ou supérieure à celui situé au-dessus.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche les liens comprenant l'accotement dans une situation de route en toit normalisée. Si les valeurs de la pente sont spécifiées en numérique pour le % pente de l'accotement et le % pente de couche de matériau, les liens apparaissent aux valeurs spécifiées de la pente. Sinon, les pentes par défaut à -6 % sont utilisées.

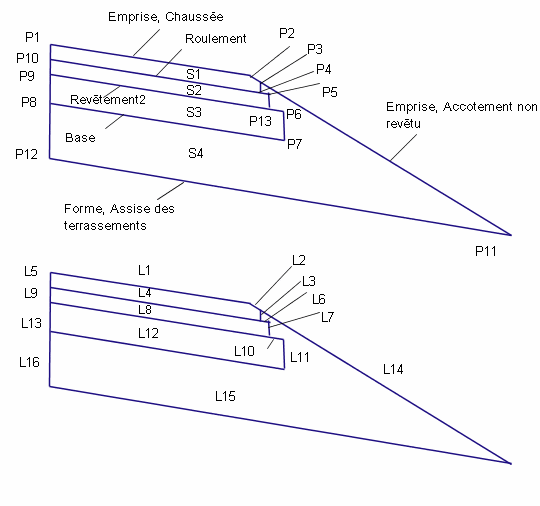

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Type	Code	Description
P2	Accotement	Accotement
P4	Point d'accotement	Accotement au niveau de la couche de roulement
P13	Point d'accotement	Accotement au niveau de la sous-couche
P7	Point d'accotement	Accotement au niveau de la couche de base
P11	Entrée en terre_Assise	Point d'entrée en terre de la couche de forme
L1, L2	Top, Pave	Surface finale des parties revêtues
L4	Pave1
L8	Pave2
L12	Base
L15	Forme Assise des terrassements
L14	Emprise, Accotement non revêtu	Surface finale des parties non revêtues
Autres liens	Comme indiqué ci-dessous	Surface finale des parties non revêtues
S1	Pave1
S2	Pave2
S3	Base
S4	Forme
