BordureSimple

Cet élément de profil type crée une bordure simple au bord de la route. Elle peut être reliée au bord extérieur de la chaussée ou au bord intérieur d'un terre-plein.

Cet élément de profil type fait partie du groupe des éléments de profil type de mise en route utilisés pour la conception de routes simples et à des fins de formation.

Association

Le point d'association se trouve sur la face avant de la bordure dans le 1er cas, et sur la face arrière dans le 2e cas.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre

Description

Type

Par défaut

Côté

Indique de quel côté placer l'élément de profil type

Gauche/Droit

Droite

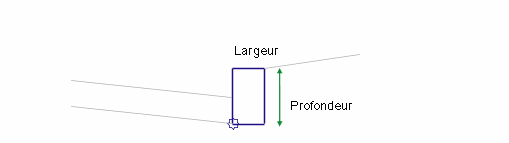

Largeur

Largeur de la bordure

Numérique, positif

0.225 m

0.75 pied

Profondeur

Profondeur de la bordure

Numérique, positif

0.45 m

1.5 pied

Point d'association

Indique si le point d'association de la bordure doit se trouver sur la face avant ou arrière.

Booléen

Face avant

Profondeur au-dessous

Profondeur de la bordure sous le point d'association intérieur

Numérique, positif

0.3 m

1,0 pied

Hauteur arrière

Hauteur exposée de la face arrière de la bordure

Numérique, positif

0.0 m

0,0 pied

Angle de déflexion de la bordure Déflection indiquée pour la face avant de la bordure. Indiquez zéro degré pour la face verticale. Angulaire

0 degré

Appliquer la déflexion au haut de la bordure Définit le haut de la bordure de façon perpendiculaire par rapport à la face avant de la bordure. Booléen : Oui/Non

Oui

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètres cible : aucun.

Paramètres de sortie

Aucun.

Comportement

L'élément de profil type construit une forme rectangulaire pour une bordure simple, le point d'association étant situé au fond du bord intérieur de la bordure.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la forme de la bordure selon les paramètres d'entrée spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, lien ou forme

Codes

Description

P1

Point de bordure

Bas de bordure

P2

Haut de bordure

Haut de bordure

P3

Point de bordure

Arrière de bordure

Tous les liens

Bordure

S1

Bordure

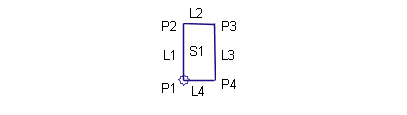

Diagramme de codage
