Cet élément de profil type a une utilité générale et permet de connecter un lien à partir du point d'association selon un décalage et une altitude spécifiés.
Un axe peut remplacer le décalage et une ligne de profil en long peut se substituer à l'altitude.
Association
Le point d'association se situe au début du lien. La direction du lien est déterminée par l'emplacement du décalage spécifié et l'altitude par rapport au point d'association.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Décalage par rapport à la ligne de base |
Décalage +/- de l'extrémité du lien. Si la valeur de ce paramètre est positive, l'élément de profil type est inséré du côté droit d'un projet 3D ou d'une ligne de base de contrôle. Cet élément est inséré du côté gauche si la valeur est négative. Pour plus d'informations, reportez-vous à "Insertion d'éléments de profil type à droite et à gauche d'un projet 3D" dans le chapitre Projets 3D du manuel d'utilisation d'Autodesk Civil 3D. |
Numérique |
3.0 m 10.0 pieds |
|
Altitude |
Altitude à l'extrémité du lien |
Numérique |
0.0 |
|
Codes de point |
Liste des codes de surface à attribuer au bord extérieur du lien |
Chaîne séparée par une virgule |
P2 |
|
Codes de lien |
Liste des codes à affecter au lien |
Chaîne séparée par une virgule |
Emprise, Assise des terrassements |
|
Omettre le lien |
Ce paramètre permet d'ajouter ou de supprimer le lien de surface. |
Oui/Non |
Non |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Décalage |
Peut être utilisé pour remplacer le décalage fixe et lier l'extrémité du lien à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie. |
Facultatif |
|
Altitude |
Peut être utilisé pour remplacer l'altitude fixe et lier l'extrémité du lien à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques ou figures de topographie. |
Facultatif |
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Décalage de début |
Décalage +/- du début du lien |
Numérique |
|
Altitude de début |
Altitude du début du lien |
Numérique |
|
Décalage de fin |
Décalage +/- de l'extrémité du lien |
Numérique |
|
Altitude de fin |
Altitude de l'extrémité du lien |
Numérique |
Comportement

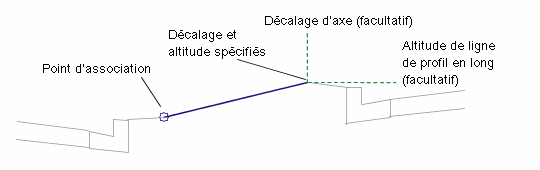

Un lien est ajouté à partir du point d'association selon le décalage et l'altitude spécifiés.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche un lien horizontal à l'aide des paramètres d'entrée de décalage spécifiés comme la largeur.
Codes de point, de lien et de forme
Aucun.

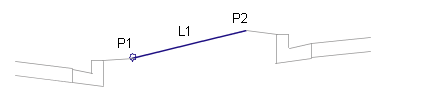

Diagramme de codage
