Cet élément de profil type crée une structure de fossé à ajouter aux côtés droit ou gauche du profil type.
Il peut également ajouter des liens d'entrée en terre sur l'un des côtés de la structure.
Association
Le point d'association est le point le plus profond sur les liens de talus précédant la structure de fossé. Si les liens de talus sont omis sur l'intérieur, alors le point d'association est sur le point le plus profond de la paroi intérieure.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche / Droite | Droite |
| Profondeur du fossé | Profondeur du fossé sur la paroi intérieure | Numérique, positive |
2.0 pieds 0.6 m |
| Largeur du fond | Largeur du fond du fossé | Numérique, positive |
1,0 pied 0.3 m |
| Largeur du haut | Ouverture du fossé au niveau du couvercle | Numérique, positive |
2.0 pieds 0.6 m |
| Espace au niveau du couvercle | Jeu entre les côtés du couvercle et les parois intérieures | Numérique, positif |
0 pied 0 m |
| A1 | Epaisseur de la paroi intérieure en haut près du couvercle | Numérique, positive |
0,45 pied 0.15 m |
| B1 | Epaisseur de la paroi intérieure de la structure du fossé | Numérique, positive |
0,6 pied 0.2 m |
| C1 | Profondeur du couvercle à l'intérieur | Numérique, positive |
0,6 pied 0.2 m |
| D | Profondeur du lit du fossé | Numérique, positive |
0,6 pied 0.2 m |
| Largeur de risberme intérieure | Largeur de la risberme intérieure (facultative) Entrer ZERO pour aucune risberme | Numérique, positive |
1.5 pied 0.5 m |
| Talus de risberme intérieure | Talus transversal de la risberme intérieure (facultative). Il est mesuré par rapport au bord de la structure du fossé. Une pente positive indique une élévation de la risberme du fossé. | Numérique, type talus | 4% |
| F1 | Largeur du lien de pente après fossé intérieur (facultatif). Entrer ZERO pour aucun lien de pente après fossé. | Numérique |
1,0 pied 0.3 m |
| G1 | Pente du lien de pente après fossé intérieur (facultatif). Elle est mesurée par rapport à la structure du fossé. Une pente positive indique une élévation du lien par rapport au point de départ. | Numérique, type Pente | 1:1 |
| A2 | Epaisseur de la paroi extérieure en haut près du couvercle | Numérique, positive |
0,45 pied 0.15 m |
| B2 | Epaisseur de la paroi extérieure de la structure du fossé | Numérique, positive |
0,6 pied 0.2 m |
| C2 | Profondeur du couvercle à l'extérieur | Numérique, positive |
0,45 pied 0.15 m |
| E | Profondeur du point de charnière d'où partent la risberme extérieure/les liens de pente après fossé extérieurs | Numérique, positive |
0 pied 0 m |
| Largeur de risberme extérieure | Largeur de la risberme extérieure (facultative). Entrer ZERO pour aucune risberme. | Largeur de risberme extérieure |
3,5 pieds 1.1 m |
| Talus de risberme extérieure | Talus transversal de la risberme extérieure (facultative). Il est mesuré par rapport au bord de la structure du fossé. Une pente positive indique une élévation de la risberme du fossé. | Talus de risberme extérieure | 4% |
| F2 | Largeur du lien de pente après fossé extérieur (facultatif). Entrer ZERO pour aucun lien de pente après fossé. | Numérique, positive | 0.3 |
| G2 | Pente du lien de pente après fossé extérieur (facultatif). Elle est mesurée par rapport à la structure du fossé. Une pente positive indique une élévation du lien par rapport au point de départ. | Numérique, type Pente | 1 : 1 |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètres cible : aucun.
Paramètres de sortie
Aucun.
Comportement

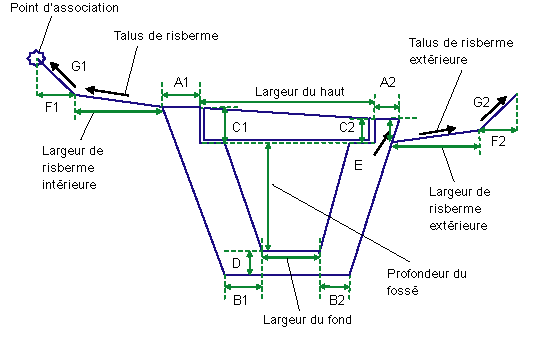

L'élément de profil type construit la forme d'une structure de fossé, comme indiqué par l'illustration ci-dessus. Pour omettre les liens de risberme et d'entrée en terre, affectez la valeur ZERO aux paramètres de largeur appropriés.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type est créé en fonction des paramètres d'entrée spécifiés, en commençant par le point d'association.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point / Lien | Codes | Description |
|---|---|---|
| P1 | Point de fossé | |
| P1, P4 | Arrière de fossé | |
| P2, P3 | Couvercle de fossé | |
| P15, P16 | Dessus de couvercle | L2 est défini par ces deux points |
| P21 | Remblai arrière de fossé | |
| P23 | Point de fossé | |
| L18, L19, L20, L21 | Emprise, Assise des terrassements | |
| L1, L2, L3 | Emprise | |
| L4, L5, L6 | Assise des terrassements | |
| S1 | Fossé | Aire de la forme de la structure de fossé |
| S2 | Couvercle | Aire de la structure du couvercle |

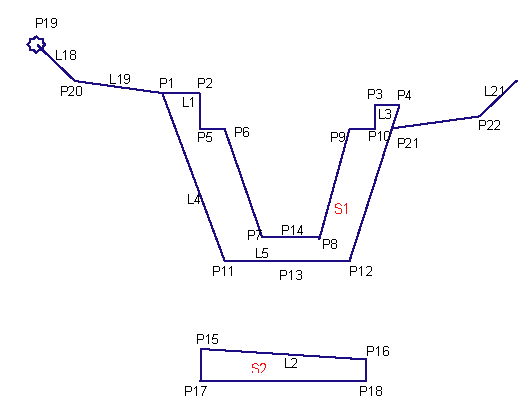

Diagramme de codage
