Cet élément de profil type crée une représentation en travers du terre-plein central en cuvette entre le point d'association et un point marqué précédemment nommé.
Utilisez d'abord l'élément de profil type PointMarqué, si le point de connexion n'est pas déjà marqué.
Association

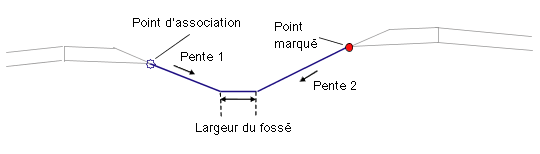

Le point d'association se situe sur le bord extérieur de l'une des pentes de fossé du terre-plein central à gauche ou à droite et le point marqué précédemment défini doit être situé sur le bord extérieur opposé. Que le point se situe à droite ou à gauche n'a pas d'importance.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Nom du point marqué |
Nom du point marqué précédemment défini |
Chaîne |
Aucun |
|
Pente 1 |
Pente (x : 1) du lien prolongé vers l'intérieur à partir du point d'association |
Numérique |
-4 ( : 1) |
|
Pente 2 |
Pente (x : 1) du lien prolongé vers l'intérieur à partir du point marqué. |
Numérique |
-4 ( : 1) |
|
Conserver la pente du fossé |
Dans le cas où les points du haut de la pente du fossé ne sont pas situés à la même altitude, sélectionnez la fonction pour conserver les pentes du fossé et laissez la position du fossé se déplacer. Vous pouvez également conserver le fossé au centre et ajuster la pente du talus sur le côté haut. |
Liste de sélection |
Conserver les pentes du talus du fossé, décaler le fossé par rapport au centre |
|
Largeur du fossé |
Largeur du fond du fossé de terre-plein central (zéro pour un fossé en V) |
Numérique, positive |
0.6 m 2 pieds |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètres cible : aucun.
Paramètres de sortie
Aucun.
Comportement
Les emplacements du point d'association et du point marqué sont déterminés. Le point marqué peut être situé à droite ou à gauche du point d'association. Les liens se prolongent vers l'intérieur depuis le point d'association sur Pente 1 et à partir du point marqué sur Pente 2 jusqu'à leur intersection. Pour une largeur de fossé spécifiée, un lien horizontal est utilisé pour le fond du fossé afin de s'ajuster à l'intersection des pentes du talus.

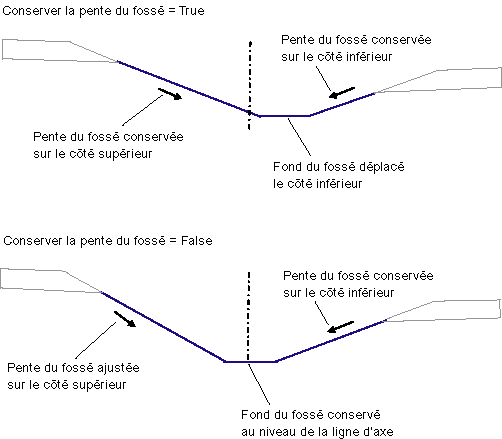

Pentes du fossé
Le haut des pentes du fossé peut se situer à des altitudes différentes sur les côtés droit et gauche, créant un fossé asymétrique. Deux options sont disponibles pour remédier à cette situation. Si la fonction Conserver la pente du fossé est définie sur True, les valeurs Pente 1 et Pente 2 sont conservées des deux côtés, déplaçant le fond du fossé loin de la ligne d'axe vers le côté inférieur. Si cette fonction est définie sur False, le fond du fossé est centré par rapport au décalage du milieu entre les sommets des pentes, la pente spécifiée est conservée sur le côté inférieur et s'ajuste pour correspondre au côté supérieur.
Prise en charge de l'axe de rotation du dévers
Cet élément de profil type fonctionne avec toutes les méthodes de pivot de l'axe de rotation.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
|
P2 |
Point de fossé |
Bord gauche du fossé au niveau du terre-plein central |
|
P3 |
Point de fossé |
Bord droit du fossé au niveau du terre-plein central |
|
L1 – L3 |
Emprise Assise des terrassements |
Surface finale sur des liens d'accotements et de terre-plein central non revêtus |
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type calcule et affiche les liens de terre-plein central selon les paramètres d'entrée spécifiés et les emplacements relatifs au point d'association et au point marqué.

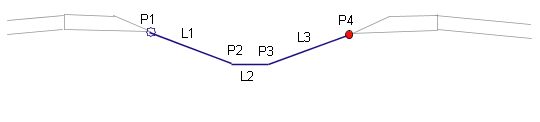

Diagramme de codage
