SidewalkSlopesAndBase

Association

Le point d'association se situe sur le bord intérieur du boulevard intérieur. L'élément de profil type SidewalkSlopesAndBase est par défaut associé à l'arrière d'une bordure ou au bord de la chaussée.

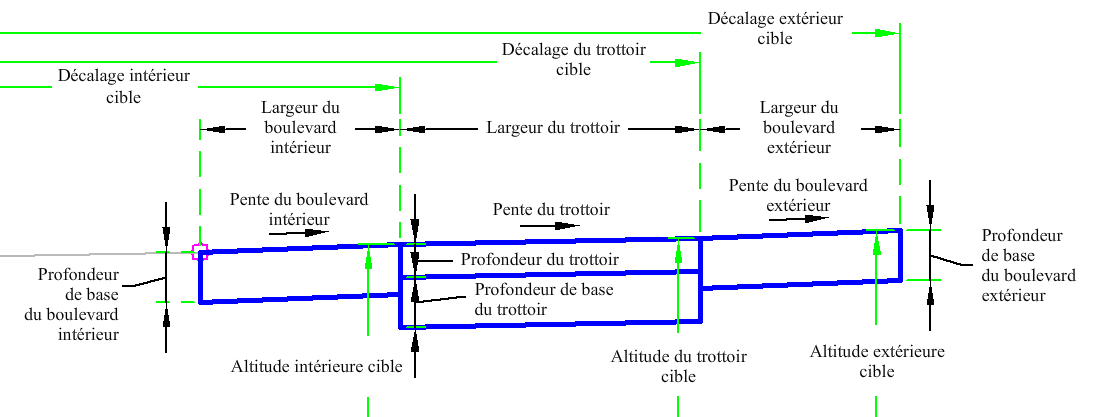

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type.	Gauche/Droit	Droit
Largeur du boulevard intérieur	Largeur du boulevard intérieur en gazon.	Numérique, positive	4 pieds 1,2 m
Pente du boulevard extérieur	Largeur du boulevard extérieur en gazon.	Numérique, positive	0.5 pied 0.15 m
Profondeur de base du trottoir	Profondeur de couche de matériau au-dessous du trottoir. Utilisez zéro si aucune couche de matériau n'est donnée.	Numérique, positive	0.5 pied 0.15 m
Profondeur de base du boulevard intérieur	Profondeur de base du boulevard intérieur en gazon.	Numérique, positive	0.5 pied 0.15 m
Profondeur du trottoir	Profondeur du trottoir.	Numérique, positive	0.333 pied 0.10 m
Pente du boulevard extérieur	% pente du boulevard extérieur.	Numérique	4 ( % )
Pente du trottoir	% pente du trottoir.	Numérique	2 ( % )
Pente du boulevard intérieur	% pente du boulevard intérieur.	Numérique	4 ( % )
Largeur du boulevard extérieur	Largeur du boulevard extérieur.	Numérique, positif	2 pieds 0.6 m
Largeur du trottoir	Largeur du trottoir.	Numérique, positive	5 pieds 1,5 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Largeur du boulevard intérieur	Peut être utilisé pour remplacer le paramètre Largeur du boulevard intérieur fixe et lier le bord intérieur du trottoir à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude du boulevard extérieur	Peut être utilisé pour remplacer la pente de boulevard extérieur et lier le bord extérieur du boulevard extérieur à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Largeur du boulevard extérieur	Peut être utilisé pour remplacer le paramètre Largeur du boulevard extérieur fixe par un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude du trottoir	Peut être utilisé pour remplacer la pente du trottoir et lier le bord extérieur du trottoir à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Largeur du trottoir	Peut être utilisé pour remplacer le paramètre Largeur du trottoir fixe et lier la bordure extérieure du trottoir à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude du boulevard intérieur	Peut être utilisé pour remplacer la pente du boulevard intérieur et lier le bord extérieur du boulevard intérieur à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

Cette bande intérieure de gazon et les liens du boulevard extérieur en gazon sont insérés vers l'extérieur à partir du point d'association pour une pente spécifiée. Les bandes de gazon peuvent être omises en spécifiant une largeur égale à zéro.

Différentes largeurs d'élément peuvent éventuellement être obtenues en les liant aux axes de décalage. En outre, les pentes transversales peuvent être dérivées en étant liées à des profils de décalage.

Fonctionnement en mode d'édition

En mode d'édition, l'élément de profil type affiche les liens comprenant les boulevards et le trottoir et la base.

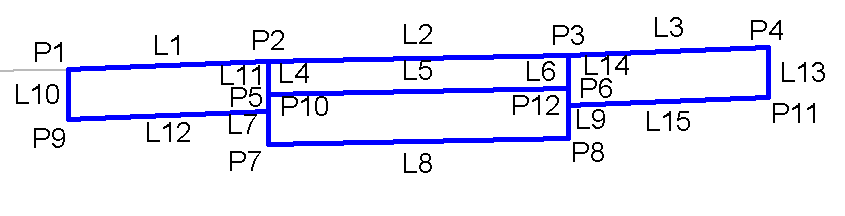

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	Emprise
P2	Sidewalk_In, Top	Trottoir intérieur
P3	Sidewalk_Out, Top	Trottoir extérieur
P4	OutsidePointCode, Top	Code de point extérieur
P5	Sidewalk_Datum, BottomConcrete	Sidewalk Datum, Bottom of Concrete
P6	Sidewalk, BottomConcrete	Bas du béton
P7, P8	Sidewalk_Base	Base du trottoir
P9, P10	InsideBaseDepth	Profondeur de base intérieure
P11, P12	OutsideBaseDepth	Profondeur de base extérieure
L1	Emprise
L2	Top, Sidewalk
L3	Emprise
L5, L6	Sidewalk, Datum
L7	Trottoir
L8, L10, L13, L14	Base, Datum
L9	Sidewalk_Base	Base du trottoir
L11	InsideBaseDepth	Profondeur de base intérieure
L12	InsideBase, Datum	Base intérieure
L15	OutsideBaseWidth	Largeur de base extérieure
S1	Trottoir
S2, S3	BasePlanter	Jardinière de base
S4	Base
