CaniveauIntersection

Association

Le point d'association se situe au niveau de la ligne d'écoulement du caniveau d'intersection. Le composant peut être attaché au côté droit ou au côté gauche.

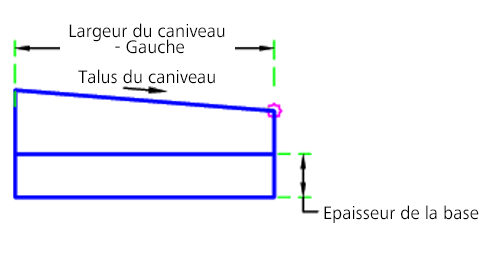

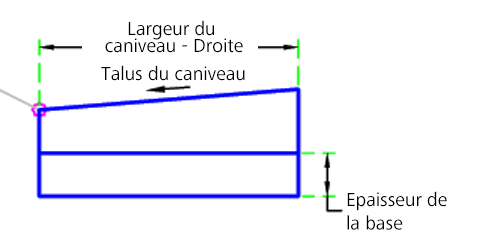

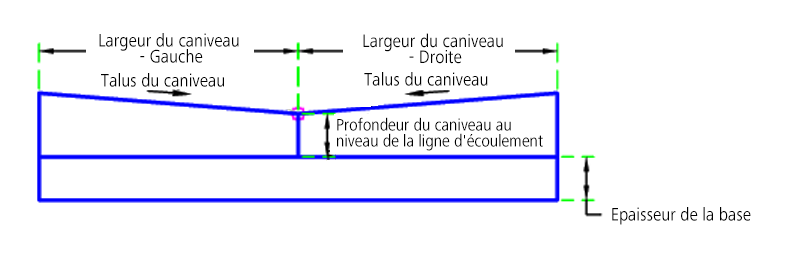

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Composition du caniveau	Détermine si le côté gauche, droit ou les deux sont construits.	Les deux/Gauche/Droite	Les deux
Base	Epaisseur de la base sous le caniveau	Numérique, positive	0.5 pied 0.15 m
Profondeur du caniveau au niveau de la ligne d'écoulement	Profondeur du caniveau au niveau de la ligne d'écoulement	Numérique, positive	0.5 pied 0.15 m
Talus du caniveau	Talus du caniveau	Numérique	8 (%)
Largeur du caniveau - Gauche	Largeur du caniveau - Gauche	Numérique, positive	3 pieds 0.9 m
Largeur du caniveau - Droite	Largeur du caniveau - Droite	Numérique	3 pieds 0.9 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Altitude du bord - Droite	Permet de remplacer l'altitude du bord droit du caniveau d'intersection. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude du bord - Gauche	Permet de remplacer le paramètre du côté gauche. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage du bord - Gauche	Permet de remplacer l'altitude du bord gauche du caniveau d'intersection. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Décalage du bord - Droite	Permet de remplacer la largeur du côté droit du caniveau d'intersection. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

Les liens du caniveau sont insérés en fonction des paramètres d'entrée. Les cibles peuvent remplacer le bord extérieur du caniveau d'intersection des côtés gauche et droit. Si l'épaisseur de base est supérieure à 0, la base est construite sous le caniveau d'intersection.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche les composants de caniveau d'intersection selon les paramètres d'entrée donnés.

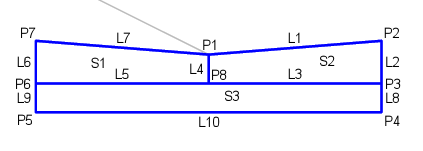

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1	FL	Lignes de flux
P2, P7	BordCaniveau	Bord du caniveau
P3, P6	Bord_Assise des terrassements	Bas du bord du caniveau d'intersection
P4, P5	Base_Assise des terrassements	Bas de la base
P8	LE_Assise des terrassements	Assise des terrassements au niveau de la ligne d'écoulement
L1, L7	Haut, Caniveau	Haut du caniveau d'intersection
L3, L5	Caniveau, Assise des terrassements	Bas du caniveau
L10	Base, Datum	Bas de la base
S1, S2	Gouttière	Béton du caniveau
S3	Base	Base
