Cet élément de profil type est un utilitaire polyvalent pour ajouter un lien de surface vertical par déflexion verticale.
Une ligne de profil en long peut être utilisée lors de la construction d'un modèle de projet 3D pour permettre des déflexions verticales variables.
Association
Le point d'association se situe sur le bord intérieur du lien. Cet élément de profil type peut être inséré à gauche ou à droite du point d'association.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Déflexion verticale |
Déflexion verticale +/- depuis le point d'association. Les déflexions négatives sont descendantes. |
Numérique |
3.0 m 10.0 pieds |
|
Codes de point |
Liste des codes de surface à attribuer au bord extérieur du lien |
Chaîne séparée par une virgule |
P2 |
|
Codes de lien |
Liste des codes à affecter au lien |
Chaîne séparée par une virgule |
Emprise, Assise des terrassements |
|
Omettre le lien |
Ce paramètre permet d'ajouter ou de supprimer le lien de surface. |
Oui/Non |
Non |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Déflexion verticale |
Peut être utilisé pour remplacer le paramètre Déflexion verticale fixe et lier l'extrémité du lien à la ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. |
Facultatif |
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Décalage de début |
Décalage +/- du début du lien |
Numérique |
|
Altitude de début |
Altitude du début du lien |
Numérique |
|
Altitude de fin |
Altitude de l'extrémité du lien |
Numérique |
Comportement

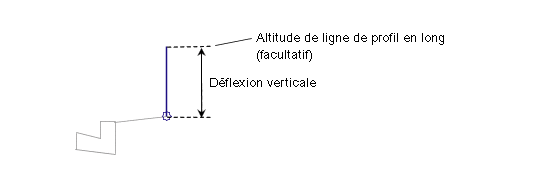

Un lien vertical est ajouté à partir du point d'association pour la déflexion verticale spécifiée. Si un nom de ligne de profil en long est spécifié pour la Déflexion verticale, l'extrémité du lien correspond à l'altitude de la ligne de profil en long.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche le lien pour la déflexion verticale +/- spécifiée.
Codes de point, de lien et de forme
Aucun.

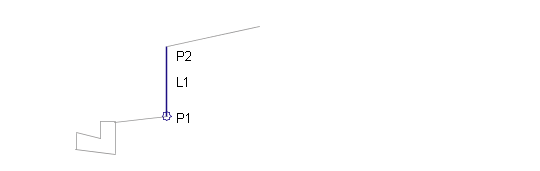

Diagramme de codage
