Cet élément de profil type insère un accotement que vous pouvez utiliser pour contrôler l'altitude. Il prend également en charge l'extension de calque de Revêtement 2 et 3, ainsi que différents talus de référentiel.
Association
Le point d'association est situé sur le bord intérieur de l'accotement revêtu, placé par défaut sur le bord extérieur.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche / Droite | Droit |
| Largeur d'accotement | Largeur comprise du point d'association au point de charnière de l'accotement | Numérique |
2.4 m 8.0 pieds |
| Extension de Revêtement 2 | Définit la distance de prolongement du calque de Revêtement 2 à partir du point d'association | Numérique | 0.05 m |
| Extension de Revêtement 3 | Définit la distance de prolongement du calque de Revêtement 3 à partir du point d'association | Numérique | 0.10 m |
| Utiliser la pente de dévers | Permet d'utiliser une pente à partir de la spécification du dévers défini sur l'axe de la ligne de base. |
Liste de sélection :
|
Non |
| Direction de la pente de l'accotement |
Indique si l'accotement est incliné à partir du dévers ou vers le dévers. |
Liste de sélection :
|
Dans la direction opposée au dévers |
| Pente d'accotement par défaut | Pente par défaut de l'accotement, lorsqu'aucune pente de dévers n'est spécifiée. | Numérique, Talus | -2.500% |
| Type d'entrée en terre de couche de matériau | Choisissez de conserver le lien d'entrée en terre à une pente fixe pour une largeur variable ou de le maintenir à une largeur fixe pour une pente variable | Liste de sélection : a) Conserver la pente, ajuster la largeur, b) Conserver la largeur, ajuster la pente | Conserver la pente, ajuster la largeur |
| Pente d'entrée en terre | Valeur de la pente fixe du lien d'entrée en terre, utilisée si l'option "Conserver la pente" est activée. | Numérique, positive | 4 ( : 1) |
| Largeur d'entrée en terre | Valeur de la largeur fixe du lien d'entrée en terre, utilisée si l'option "Conserver la largeur" est activée. | Numérique, positive |
3 m 10 pieds |
| Largeur de Revêtement 1 | Largeur de l'extension de Revêtement 1 | Numérique, positive | 0 |
| Largeur de Revêtement 2 | Largeur de l'extension de Revêtement 2 | Numérique, positive | 0 |
| Profondeur revêtement | Profondeur du revêtement (zéro pour omettre) | Numérique, non-négatif |
0.025 m 0.083 pied |
| Profondeur de Roulement | Epaisseur de la couche Roulement (zéro pour omettre) | Numérique, non-négatif |
0.025 m 0.083 pied |
| Profondeur de Revêtement2 | Epaisseur de la couche Revêtement2 (zéro pour omettre) | Numérique, non-négatif |
0.025 m 0.083 pied |
| Profondeur Revêtement3 | Epaisseur de la couche Revêtement3 (zéro pour omettre) | Numérique, non-négatif |
0.025 m 0.083 pied |
| Profondeur Base1 | Epaisseur de la couche Base1 (zéro pour omettre) | Numérique, non-négatif |
0.100 m 0.333 pied |
| Profondeur Base2 | Epaisseur de la couche Base2 (zéro pour omettre) | Numérique, non-négatif |
0.100 m 0.333 pied |
| Profondeur Base3 | Epaisseur de la couche Base3 (zéro pour omettre) | Numérique, non-négatif |
0.100 m 0.333 pied |
| Profondeur de la couche Forme1 | Epaisseur de la couche Couche de matériau1 (zéro pour omettre) | Numérique, non-négatif |
0.300 m 1,0 pied |
| Profondeur de la couche Forme2 | Epaisseur de la couche Couche de matériau2 (zéro pour omettre) | Numérique, non-négatif |
0.300 m 1,0 pied |
| Profondeur intérieure de la couche Forme3 | Epaisseur de la couche Couche de matériau3 au point d'association (zéro pour omettre) | Numérique, non-négatif |
0.300 m 1,0 pied |
| Profondeur extérieure de la couche Forme3 | Epaisseur de la couche Couche de matériau3 du bord de la chaussée (zéro pour omettre) | Numérique, non-négatif |
0.300 m 1,0 pied |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Type | Etat |
|---|---|---|
| Largeur d'accotement | Peut être utilisé pour remplacer le paramètre Largeur d'accotement fixe et lier le bord de l'accotement à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer cela : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Paramètres de sortie
| Paramètre | Description | Type |
|---|---|---|
| Pente d'entrée en terre | Pente du lien d'entrée en terre | Numérique |
| Décalage d'entrée en terre | Décalage du point d'entrée en terre de la couche de forme | Numérique |
| Altitude de l'entrée en terre | Altitude du point d'entrée en terre de la couche de forme | Numérique |
|
Largeur d'accotement |
Largeur de l'accotement revêtu |
Numérique |
| Pente d'accotement |
Pente de l'accotement revêtu |
Numérique |
Comportement

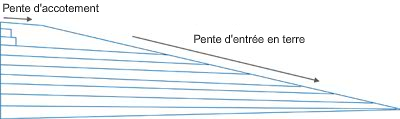

Cet élément de profil type est inséré sur le côté du point d'association spécifié. Tous les liens suivent la pente indiquée pour le lien haut L1, à l'exception du lien L10. Le lien L10 est déterminé par Profondeur intérieure de la couche Forme 3 et Dévers/Talus sur le lien L1, si aucun talus défini par l'utilisateur n'est spécifié pour L10.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les liens comprenant l'accotement dans une situation de route en toit normalisée. Si les valeurs de la pente sont spécifiées en numérique pour le % pente de l'accotement et le % pente de couche de matériau, les liens apparaissent aux valeurs spécifiées de la pente. Sinon, les pentes par défaut à -2.50 % sont utilisées.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point, lien ou forme | Codes | Description |
|---|---|---|
| P1 | ETW | Bords de la chaussée sur la surface supérieure |
| P2 | Talus | |
| P11 | Point d'accotement | Accotement au niveau de la sous-couche |
| P13 | Point d'accotement | Accotement au niveau de la sous-couche |
| P3 | Point d'accotement | Accotement sur la couche de roulement 1 |
| P4 | Point d'accotement | Accotement sur la couche de roulement 2 |
| P5 | Point d'accotement | Accotement sur la couche de roulement 3 |
| P6 | Point d'Accotement de Forme | Accotement sur la couche de forme 1 |
| P7 | Point d'Accotement de Forme | Accotement sur la couche de forme 2 |
| P8 | Point d'Accotement de Forme | Accotement sur la couche de forme 3 |
| P9 | Entrée en terre_Assise | Entrée en terre en déblai ou en remblai au niveau du fond de forme |
| L1 | Haut, SR | Surface de talus finale |
| L2 | Pave2 | |
| L3 | Pave3 | |
| L4 | Base1 | |
| L5 | Base2 | |
| L6 | Base3 | |
| L7 | Subbase1 | |
| L8 | Subbase2 | |
| L9 | Subbase3 | |
| L10 | Assise des terrassements | |
| L11-L17 | Pente du lien | |
| S1 | SR | |
| S2 | Pave2 | |
| S3 | Pave3 | |
| S4 | Base1 | |
| S5 | Base2 | |
| S6 | Base3 | |
| S7 | Subbase1 | |
| S8 | Subbase2 | |
| S9 | Subbase3 |

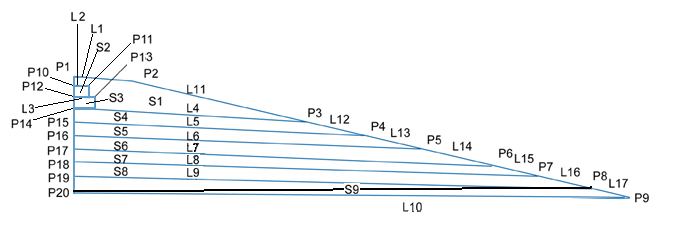

Diagramme de codage
