RisbermeBaseAvecExcavationSupplémentaire

L'élément de profil type RisbermeBaseAvecExcavation insère des liens pour créer des pentes de bassin versant en déblai ou en remblai avec risbermes répétées si nécessaire.

Vous indiquez une hauteur d'entrée en terre maximale et si la distance verticale entre le point d'insertion et la surface cible est supérieure à la hauteur d'entrée en terre maximale spécifiée, puis une risberme est réalisée selon la hauteur, la pente, le talus et la largeur spécifiés ; cette opération se répète automatiquement jusqu'à ce que la surface cible soit détectée.

Une fois la surface cible détectée, une largeur d'excavation supplémentaire est appliquée au sommet de l'emplacement où le lien d'entrée en terre rencontre la surface cible. Si la distance verticale entre le point d'insertion et la surface cible est inférieure à la hauteur maximale d'entrée en terre, il n'existe aucune risberme et un lien d'entrée en terre est placé.

Si la surface cible n'est pas détectée une fois que l'opération a été répétée un certain nombre de fois, l'élément de profil type se termine à l'aide d'un lien d'entrée en terre jusqu'à ce qu'il atteigne la surface cible.

Association

Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.

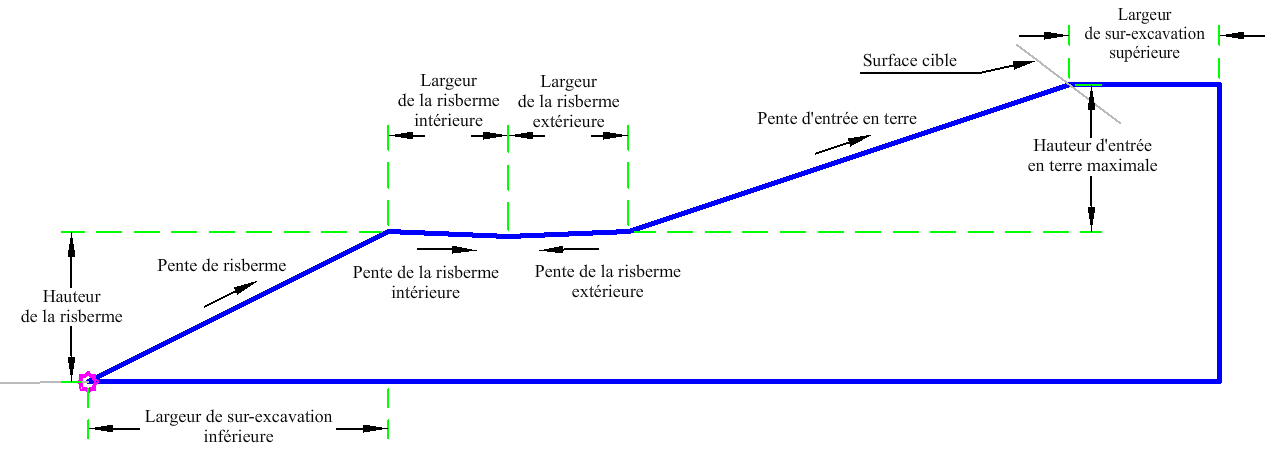

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre

Description

Type

Par défaut

Côté

Indique de quel côté placer l'élément de profil type.

Gauche / Droite

Droite

Hauteur max de l'entrée en terre

Hauteur maximum autorisée pour le lien d'entrée en terre de déblai et de remblai sans risberme.

Numérique

15,0 pieds

4,5 m

Hauteur de la risberme

Hauteur maximum autorisée pour une risberme par rapport à une nouvelle risberme.

Numérique

10,0 pieds

3,0 m

Pente de risberme

Pente entre les risbermes

Numérique, positive

1 (: 1)

Talus de risberme intérieure

% +/- de la pente de la risberme. Les pentes positives sont ascendantes dans le sens du décalage croissant.

Numérique

4 (%)

Largeur de risberme intérieure

Largeur de la risberme vers la ligne d'écoulement de la risberme.

Numérique, positive

4 pieds

1,2 m

Talus de risberme extérieure

% +/- de la pente de la risberme. Les pentes positives sont ascendantes dans le sens du décalage croissant.

Numérique

4 (%)

Largeur de risberme extérieure

Largeur de la risberme à partir de la ligne d'écoulement de la risberme.

Numérique

4 pieds

1,2 m

Pente d'entrée en terre

Pente de l'entrée en terre

Numérique, positive

2 (: 1)

Largeur supérieure de l'excavation supplémentaire

Largeur de l'excavation supplémentaire à partir de l'entrée en terre.

Numérique, positive

5 pieds

1,5 m

Largeur inférieure de l'excavation supplémentaire

Largeur de l'excavation supplémentaire à partir du point de charnière.

Numérique, positive

10 pieds

3 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre

Description

Etat

Surface d'entrée en terre

Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. Obligatoire

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

Le point de charnière initial est défini sur le point d'association. L'altitude du point de charnière est comparée à la surface cible afin de déterminer si la ligne de profil en travers est en condition de déblai ou de remblai. Une interception est calculée sur la surface cible à l'aide des paramètres pente de déblai ou pente de remblai définis. Si la hauteur de l'interception est supérieure au paramètre Hauteur max, le lien avec la hauteur maximum d'entrée en terre est inséré et le lien de la risberme est ajouté. Le point de charnière est redéfini au bord extérieur de la risberme et le processus est répété jusqu'à ce qu'un lien d'entrée en terre inférieur au paramètre Hauteur max d'entrée en terre soit trouvé.

Une fois la surface cible détectée, une largeur d'excavation supplémentaire est appliquée au sommet de l'emplacement où le lien d'entrée en terre rencontre la surface cible. Un lien vertical est dessiné entre l'excavation supplémentaire et le point de charnière initial, créant ainsi une forme.

Cet élément de profil type contient une définition de boucle constituée de L2, L3 et L4 qui est répétée jusqu'à ce qu'elle atteigne la surface cible ou jusqu'à ce qu'elle soit répétée 10 fois au maximum.

Fonctionnement en mode d'édition

En mode d’édition, cet élément de profil type trace la pente de remblai initiale sur 5 unités.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme

Code

Description

P1 Emprise, Assise des terrassements
P2, P3, P5, P6 Emprise
P4 Haut, Ligne d'écoulement Ligne d'écoulement de la risberme.
P7 Emprise, Mur Bord arrière de la largeur de l'excavation supplémentaire en haut du lien d'entrée en terre.
P8, P9, P10 Assise des terrassements
L1 - L6 Emprise
L7 - L9 Assise des terrassements

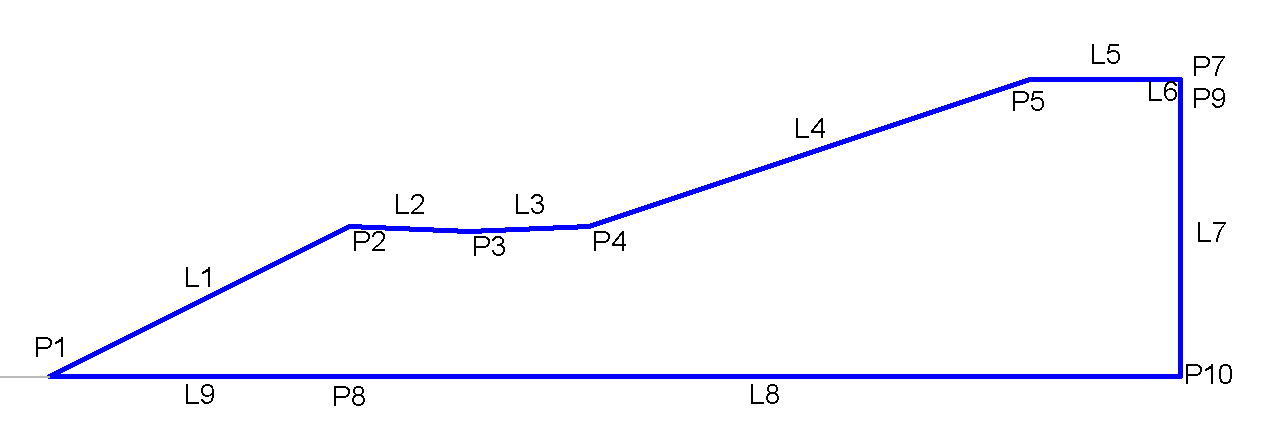

Diagramme de codage
