RemplacerBordureCaniveauUrbain2

Cet élément de profil type est utilisé pour remplacer une bordure et un caniveau existants dont la bande de gazon est liée au bord intérieur existant du trottoir. Le positionnement vertical de la bordure et du caniveau est géré par une ligne de profil en long de conception de l'arrière de la bordure.

Pour appliquer cet élément de profil type, des informations concernant le point d'embase (axe ou valeur de décalage) sont essentielles.

Association

Le point d'association est situé sur le point extérieur/côté haut du bord de la bande de gazon du trottoir. Ainsi théoriquement, ce point d'association sert à marquer le côté haut de la bande de gazon, l'emplacement réel du point haut de la bande de gazon peut varier de cette position, si l'utilisateur associe un point marqué approprié ou encore, un axe et une ligne de profil en long. Ainsi, ce point d'association représente davantage un gain de temps de présentation qu'un contrôle du point de conception.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique que le profil type doit être inséré à droite ou à gauche du point d'association.	Gauche/Droit	Droit
Décalage du point de l'embase par rapport à la ligne d'axe	Point définissant le décalage de la face triangulaire de l'embase du caniveau. Ce décalage est identique à la mesure de la ligne de base du profil type (ou au projet 3D dans l'état de projet 3D).	Numérique	3.6 m 10 pieds
Point du trottoir	Le point du trottoir intérieur sera utilisé comme point haut de la bande de gazon. (FACULTATIF)	Chaîne	Aucun
Point intérieur de marque	Point d'embase de marque - nom d'un point marqué à enregistrer au point d'embase - pour les futurs éléments de profil type de réhab.	Chaîne	Aucun
	Les paramètres suivants sont identiques à l'élément de profil type BordureEtCaniveauGénéral.
Profondeur de couche de matériau	Profondeur jusqu'à la couche de matériau au point d'embase. Utilisez zéro si aucune couche de matériau n'est donnée.	Numérique, positive	0.450 m 1.5 pied
Extension de la couche de matériau	Distance du prolongement de la couche de matériau au-delà de l'arrière de la bordure. Utilisez zéro pour arrêter la couche de matériau à l'arrière de la bordure.	Numérique, positive	0.3 m 1 pied
Méthode de la pente de couche de matériau	Choisissez d'utiliser la pente de dévers de la voie extérieure pour la couche de matériau ou de définir une valeur numérique pour le % pente.	Liste de sélection	Pente fixe
%Pente de la couche de matériau	% Pente de la couche de matériau. Ne pas utiliser si le paramètre Utiliser dévers est défini sur True.	Numérique	-2 (%)

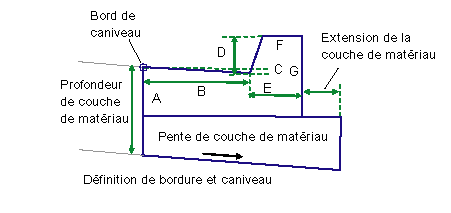

Cote A (mm/pouces)	Profondeur du caniveau au point d'embase.	Numérique, positive, non nulle	175 mm 7 pouces
Cote B (mm/pouces)	Largeur entre le point d'embase et la ligne d'écoulement du caniveau.		400 mm 16 pouces
Cote C (mm/pouces)	Profondeur entre le point d'embase et la ligne d'écoulement du caniveau.	Numérique, positive, non nulle	25 mm 1 pouce
Cote D (mm/pouces)	Hauteur de la bordure entre la ligne d'écoulement du caniveau et le haut de la bordure.	Numérique, positive, non nulle	150 mm 6 pouces
Cote E (mm/pouces)	Largeur entre la ligne d'écoulement du caniveau et l'arrière de la bordure.	Numérique, positive, non nulle	200 mm 8 pouces
Cote F (mm/pouces)	Largeur du haut de la bordure.	Numérique, positive, non nulle	150 mm 6 pouces
Cote G (mm/pouces)	Hauteur de l'arrière de la bordure.	Numérique, positive, non nulle	325 mm 13 pouces

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Bord intérieur de l'axe du trottoir	Ceci définit la valeur de décalage pour le point haut de la bande de gazon. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif
Point de l'embase	Ceci établit le décalage du point d'embase pour commencer l'élément de profil type. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie.	Facultatif
Arrière de la ligne de profil en long de la bordure	Il aide à positionner la bordure et le caniveau. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques ou figures de topographie.	Obligatoire
Bord intérieur de l'axe du trottoir	Ceci définit la valeur de décalage pour le point haut de la bande de gazon. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques ou figures de topographie.	Facultatif
EGTopSurf	Nom de la surface existante, utilisée pour déterminer le bord de l'altitude de la chaussée au point d'embase. Il est également utilisé pour déterminer l'altitude du Point du trottoir, si elle est spécifiée en tant que décalage ou axe. Les lignes de profil ne sont cependant pas définies. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier cette surface : surfaces.	Obligatoire

Si des points marqués sont spécifiés, les paramètres cible ne sont pas nécessaires et sont ignorés, même s'ils ont été définis. Si des points marqués ne sont pas définis et que des décalages ou des axes sont utilisés pour placer des points, vous devez définir des lignes de profil à l'aide de paramètres cible. Si tel n'est pas le cas, cet élément de profil type tire son altitude de la surface définie dans les paramètres cible répertoriés ci-dessus

Si Arrière de la ligne de profil en long de la bordure n'est pas attribué dans la définition du projet 3D, un message d'erreur s'affiche dans le visualiseur d'événements.

Paramètres de sortie

Paramètre	Description	Type	Par défaut
Axe de rotation du dévers	Indique si l'élément de profil type prend en charge l'axe de rotation du dévers. Pour afficher une description du paramètre, dans la fenêtre Propriétés, placez le curseur sur le paramètre. Pour plus d'informations, reportez-vous à la rubrique Ajustements du profil projet pendant le dévers.	Statique (description)
Pente de la bande de gazon	Pente transversale de la bande de gazon conçue	Numérique
Pente du caniveau	Pente du caniveau dans le nouvel élément de profil type de bordure et de caniveau	Numérique, positive

Comportement

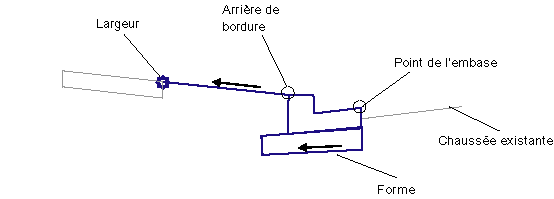

Cet élément de profil type est utilisé pour placer une nouvelle bordure et un nouveau caniveau en fonction des paramètres. Il peut facultativement lier (une bande de gazon) au bord intérieur du trottoir existant ou à un nouveau trottoir, créé à l'aide d'un autre élément de profil type. Le positionnement horizontal de la bordure et du caniveau est déterminé par l'emplacement du point d'embase précédemment connu. Le côté haut de la bande de gazon peut être positionné en fonction d'un décalage fixe ou de tout autre point marqué, comme le bord intérieur du trottoir. Sinon, ce point peut provenir du paramètre cible d'un axe et d'une ligne de profil en long. Le point d'embase récemment dessiné, peut être facultativement marqué afin de pouvoir être utilisé ultérieurement comme paramètre d'entrée pour des éléments de profil type de voie de remplacement.

Les étapes clé pour terminer cet élément de profil type conditionnel sont les suivantes :

1. A partir du décalage du point d'embase et des paramètres d'entrée, placez le décalage de "l'arrière de la bordure".
2. A partir du paramètre cible, obtenez l'altitude de "l'arrière de la bordure" à cette abscisse curviligne et établissez ce point P4.
3. A partir de ce point, établissez tous les points de bordure et de caniveau, ainsi que les liens à l'aide des paramètres d'entrée (identiques au paramètre UrbanCurbGutterGeneral1)
4. Si le point marqué du trottoir intérieur est attribué, établissez ce point en P10. Si aucun point marqué n'est associé, recherchez des paramètres cible pour l'axe "bord intérieur du trottoir". Si des points marqués sont associés, obtenez l'altitude de la ligne d profil du paramètre cible de la surface.
5. Si aucune des données ci-dessus n'est disponible pour le côté haut de la bande de gazon, utilisez le décalage spécifié par le point d'association pour établir le point P10.

Tous les autres liens du caniveau et de la bordure sont insérés en fonction des cotes des paramètres d'entrée (Dimension A à Dimension F). Toutes les cotes doivent être des valeurs positives, non nulles. Si un paramètre Profondeur de couche de matériau donné est non nul, la couche de matériau est insérée à l'arrière de la bordure et continue sur la largeur de l'extension de la couche de matériau. La couche de matériau ferme la forme jusqu'au bas de l'arrière de la bordure, comme indiqué dans le diagramme.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type est défini en fonction du point d'association et du décalage, à partir de la ligne de base, du point d'embase par défaut. La largeur de la bande de gazon est calculée en diminuant la largeur totale du caniveau et de la bordure à la distance du "point d'embase au point d'association". Utilisez une pente à 2 % pour calculer le côté inférieur de la bande de gazon (ou l'arrière du point de bordure), à partir duquel le reste de la bordure et du caniveau sont dessinés à l'aide des paramètres d'entrée spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point/ Lien	Code	Description
P1	Bord de caniveau	Ligne de bord de caniveau
P2	Fil d'eau	Point de fil d'eau du caniveau
P3	Haut de bordure	Haut de bordure
P4	Point de bordure	Arrière de bordure
L1–L6	Bordure	Tous les liens de la bordure
L1 – L3	Emprise	Surface finale sur la bordure et le caniveau
L7	Forme Assise des terrassements
L4, L8, L9	Assise des terrassements
L11	Emprise, Assise des terrassements, Motte de gazon
S1	Bordure	Aire en béton de la bordure et du caniveau
S2	Forme

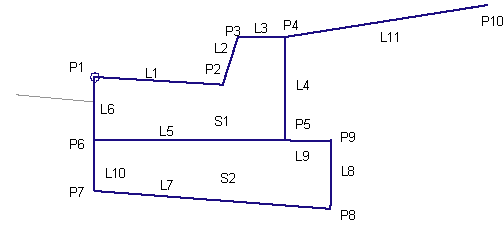

Diagramme de codage
