Cet élément de profil type insère un accotement revêtu avec toutes les couches de matériau, de base et de chaussée prolongées jusqu'à la pente d'entrée en terre de l'accotement.
Association
Le point d'association est situé sur le bord intérieur de l'accotement revêtu, placé par défaut sur le bord extérieur.

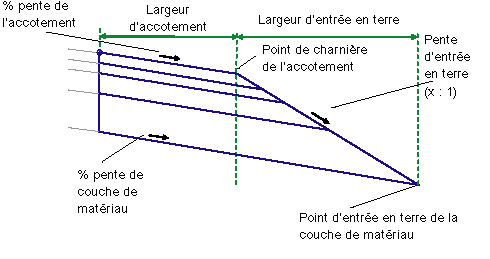

Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Altitude de l'entrée en terre |
Numérique |
- 1.667 |
|
|
Décalage d'entrée en terre |
Numérique |
8.377 | |
|
Pente d'entrée en terre |
Valeur de la pente fixe du lien d'entrée en terre, utilisée si l'option "Conserver la pente" est activée. |
Numérique, positive |
4 ( : 1) |
|
Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche/Droit |
Droite % |
|
Largeur d'accotement |
Valeur de la largeur fixe du lien d'entrée en terre, utilisée si l'option "Conserver la largeur" est activée. |
Numérique, positive |
8.000 pieds |
|
Utiliser la pente de dévers |
Permet d'utiliser une pente à partir de la spécification du dévers défini sur l'axe de la ligne de base. |
Liste de sélection :
|
Non |
| Direction de la pente de l'accotement |
Indique si l'accotement est incliné à partir du dévers ou vers le dévers. |
Liste de sélection :
|
Dans la direction opposée au dévers |
|
% pente de l'accotement |
Pente transversale par défaut de la surface de la forme. Cette valeur est appliquée si aucune pente de dévers n'est utilisée ou spécifiée pour l'axe de la ligne de base. |
Numérique |
- 2.0 % |
| Type d'entrée en terre de couche de matériau | Choisissez de conserver le lien d'entrée en terre à une pente fixe pour une largeur variable ou de le maintenir à une largeur fixe pour une pente variable | Liste de sélection : a) Conserver la pente, ajuster la largeur, b) Conserver la largeur, ajuster la pente | Conserver la pente, ajuster la largeur |
|
Pente d'entrée en terre |
Valeur de la pente fixe du lien d'entrée en terre, utilisée si l'option "Conserver la pente" est activée. |
Numérique, positive |
4 ( : 1) |
|
Largeur d'entrée en terre |
Valeur de la largeur fixe du lien d'entrée en terre, utilisée si l'option "Conserver la largeur" est activée. |
Numérique, positive |
5.40 pieds 1.8 m |
|
Dévers couche de matériau |
Permet d'utiliser la pente de dévers de l'accotement jusqu'à la couche de matériau |
Non | |
|
% pente de couche de matériau |
Pente transversale par défaut de la surface de la forme. Cette valeur est appliquée si aucune pente de dévers n'est utilisée ou spécifiée pour l'axe de la ligne de base. |
Numérique |
- 2.0 % |
|
Profondeur de Roulement |
Epaisseur de la couche Revêtement1 (zéro pour omettre) |
Numérique, non-négatif |
0.083 pied |
|
Profondeur de Revêtement2 |
Epaisseur de la couche Revêtement2 (zéro pour omettre) |
Numérique, non-négatif |
0.083 pied |
|
Profondeur de base |
Epaisseur de la couche Base (zéro pour omettre) |
Numérique, non-négatif |
0.0333 pieds |
|
Profondeur de couche de matériau |
Epaisseur de la couche de matériau (zéro pour omettre) |
Numérique, non-négatif |
1.000 pieds |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Type d'affectations |
Etat |
|---|---|---|
|
Largeur d'accotement |
Peut être utilisé pour remplacer le paramètre Largeur d'accotement fixe et lier le bord de l'accotement à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. |
Facultatif |
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Pente d'entrée en terre |
Pente du lien d'entrée en terre |
Numérique |
|
Décalage d'entrée en terre |
Décalage du point d'entrée en terre de la couche de forme |
Numérique |
|
Altitude de l'entrée en terre |
Altitude du point d'entrée en terre de la couche de forme |
Numérique |
| Largeur d'accotement |
Largeur de l'accotement revêtu |
Numérique |
|
Pente d'accotement |
Pente de l'accotement revêtu |
Numérique |
Comportement
La surface finale de l'accotement est insérée en fonction de la largeur de l'accotement indiquée et de la pente de l'accotement par défaut à partir du point d'association. Le lien de la couche de matériau est inséré à partir du point d'association débutant à la profondeur de la couche de matériau, en dessous de la surface finale.
Le lien d'entrée en terre de l'accotement peut être inséré avec une pente fixe (Conserver la pente d'entrée en terre = True) ou avec une largeur fixe (Conserver la pente d'entrée en terre = False). Si une pente fixe est utilisée, le lien d'entrée en terre est prolongé depuis le bord extérieur de l'accotement jusqu'à son intersection avec le lien de la couche de matériau. Sinon, la couche de matériau est prolongée pour la Largeur d'entrée en terre au-delà du bord extérieur de l'accotement. Le lien d'entrée en terre est connecté jusqu'à l'extrémité de la couche de matériau.
Les liens de la surface de référence, de Roulement et Revêtement2 sont insérés parallèlement à la surface finale pour des profondeurs spécifiées jusqu'à leur intersection avec le lien d'entrée en terre de l'accotement.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les liens comprenant l'accotement dans une situation de route en toit normalisée, à l'aide de l'accotement par défaut et de la pente transversale de la couche de matériau.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Type |
Code |
Description |
|---|---|---|
|
P2 |
Accotement |
Accotement |
|
P4 |
Point d'accotement |
Accotement au niveau de la couche de roulement |
|
P6 |
Point d'accotement |
Accotement au niveau de la sous-couche |
|
P8 |
Point d'accotement |
Accotement au niveau de la couche de base |
|
P10 |
Entrée en terre_Assise |
Entrée en terre en déblai ou en remblai au niveau du fond de forme |
|
L1 |
Top, Pave |
Surface finale des parties revêtues |
|
L3 |
Chaussée |
Surface finale des parties revêtues |
|
L4 |
Pave1 |
Haut de Pavement2 |
|
L6 |
Pave1 |
Haut de Pavement2 |
|
L7 |
Pave2 |
Haut de Pavement3 |
|
L9 |
Pave2 |
Haut de Pavement3 |
|
L10 |
Base |
Haut de la ligne de référence |
|
L12 |
Base |
Haut de la ligne de référence |
|
L13 |
Forme, Assise des terrassements |
Bas de la couche de forme, assise des terrassements |
|
L14 |
Pente du lien | Formation de surface supérieure. L14 correspond au lien entre P2-P10, P2-P8, P2-P6 ou P2-P4, en fonction du lien le plus bas |
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Forme |
L14 correspond au nouveau lien entre P2-P10, P2-P8, P2-P6 ou P2-P4, en fonction du lien le plus bas.

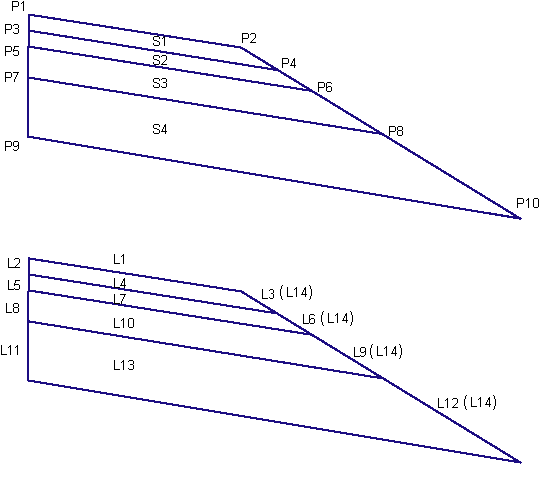

Diagramme de codage
