L'élément de profil type AltitudesCibleRisbermeBase insère des liens pour créer des pentes de bassin versant en déblai ou en remblai avec risbermes répétées si nécessaire.
Vous pouvez définir une largeur et une profondeur de cuvette sur les risbermes ainsi qu'une altitude au niveau du point de risberme. Cet élément de profil type utilise la fonctionnalité de boucle un certain nombre de fois jusqu'à ce qu'une altitude cible, qui se trouve sur une ligne de profil en long ou une ligne caractéristique, soit détectée et se termine par un lien d'entrée en terre.
Vous indiquez une hauteur d'entrée en terre maximale et si la distance verticale entre le point d'insertion et la surface cible est supérieure à la hauteur d'entrée en terre maximale spécifiée, puis une risberme est réalisée selon la hauteur, la pente, le talus et la largeur spécifiés ; cette opération se répète automatiquement jusqu'à ce que l'altitude cible soit détectée.
Si l'altitude cible n'est pas détectée une fois que l'opération a été répétée un certain nombre de fois, l'élément de profil type se termine à l'aide d'un lien d'entrée en terre jusqu'à ce qu'il atteigne la surface cible. Si la distance verticale entre le point d'insertion et la surface cible est inférieure à la hauteur maximale d'entrée en terre, il n'existe aucune risberme et un lien d'entrée en terre est placé.
Si la surface cible n'est pas détectée une fois que l'opération a été répétée un certain nombre de fois, l'élément de profil type se termine à l'aide d'un lien d'entrée en terre jusqu'à ce qu'il atteigne la surface cible.
Association
Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique de quel côté placer l'élément de profil type. |
Gauche / Droite |
Droite |
|
Hauteur max de l'entrée en terre |
Hauteur maximum autorisée pour le lien d'entrée en terre de déblai et de remblai sans risberme. |
Numérique |
15,0 pieds 4,5 m |
|
Hauteur de la risberme |
Hauteur maximum autorisée pour une risberme par rapport à une nouvelle risberme. |
Numérique |
10,0 pieds 3,0 m |
|
Pente de risberme |
Pente entre les risbermes |
Numérique, positive |
1 (: 1) |
|
Talus de risberme intérieure |
% +/- de la pente de la risberme. Les pentes positives sont ascendantes dans le sens du décalage croissant. |
Numérique |
4 (%) |
|
Largeur de risberme intérieure |
Largeur de la risberme vers la ligne d'écoulement de la risberme. |
Numérique, positive |
4 pieds 1,2 m |
|
Talus de risberme extérieure |
% +/- de la pente de la risberme. Les pentes positives sont ascendantes dans le sens du décalage croissant. |
Numérique |
4 (%) |
|
Largeur de risberme extérieure |
Largeur de la risberme à partir de la ligne d'écoulement de la risberme. |
Numérique |
4 pieds 1,2 m |
|
Pente d'entrée en terre |
Pente de l'entrée en terre |
Numérique, positive |
2 (: 1) |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Surface d'entrée en terre |
Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
|
Elevation Target |
Nom de la cible d'altitude. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement

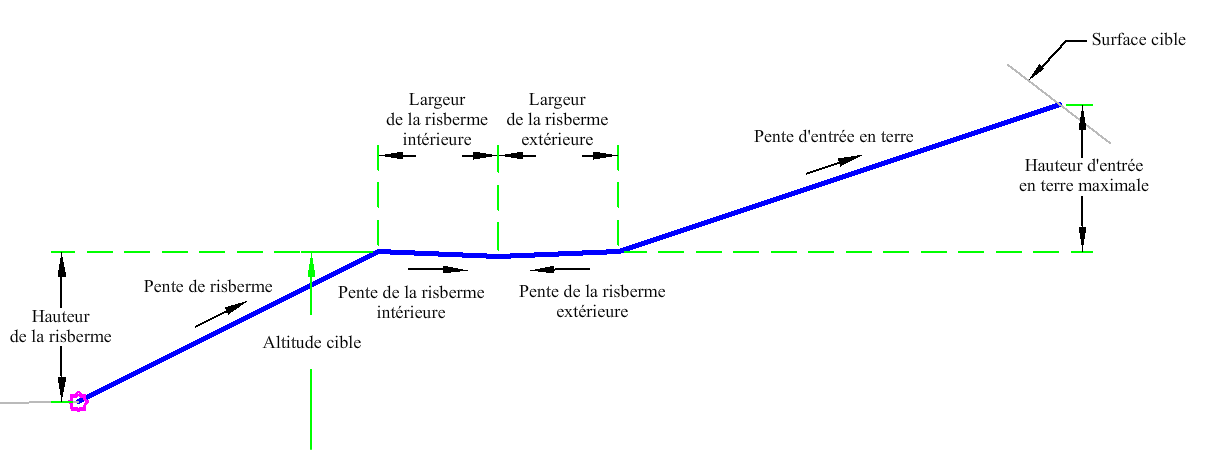

Le point de charnière initial est défini sur le point d'association. L'altitude du point de charnière est comparée à la surface cible afin de déterminer si la ligne de profil en travers est en condition de déblai ou de remblai. Une interception est calculée sur la surface cible à l'aide du paramètre Pente d'entrée en terre. Si la hauteur de l'interception est supérieure au paramètre Hauteur max de l'entrée en terre ou à la cible d'altitude, le lien avec la Hauteur de la risberme est inséré et la risberme est ajoutée. Le point de charnière est redéfini au bord extérieur de la risberme et le processus est répété jusqu'à ce qu'un lien d'entrée en terre inférieur au paramètre Hauteur max d'entrée en terre soit trouvé.
Cet élément de profil type contient une définition de boucle constituée des éléments L2, L3 et L4 et qui est répétée jusqu'à ce qu'elle atteigne la surface cible ou jusqu'à ce qu'elle soit répétée 10 fois au maximum.
Fonctionnement en mode d'édition
En mode d’édition, cet élément de profil type trace la pente de remblai initiale sur 5 unités.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 - P5 | Emprise | |
| P5 | Entrée en terre | Point d'entrée en terre d'une pente de déblai ou de remblai Il s'applique uniquement au point d'entrée en terre réel. |
| L1 - L4 | Emprise |

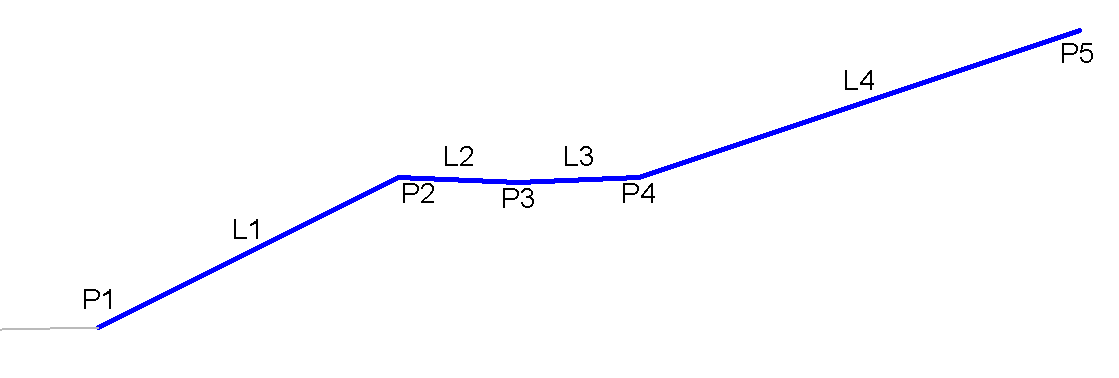

Diagramme de codage
