L'élément de profil type JardinPluvialEnVComtéClark insère des liens pour créer un jardin pluvial en V défini par le comté Clark à côté de la bordure.
Vérifiez que les cotes utilisées correspondent aux références du plan standard.
Association
Le point d'association se situe sur le bord intérieur de la pente intérieure. Le composant peut être attaché au côté droit ou au côté gauche.

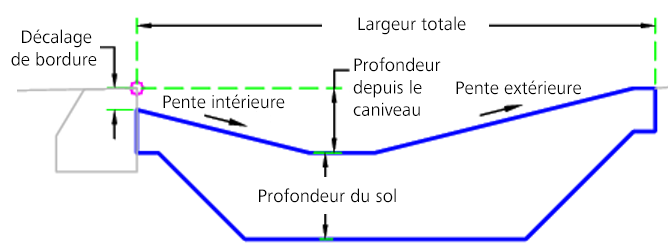

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Largeur totale | Largeur totale du jardin pluvial | Numérique, positive |
12.0 pieds 3.6 m |
| Profondeur depuis le caniveau | Profondeur depuis le point d'attache adjacent. | Numérique |
-1.0 pied 0.3 m |
| Profondeur du sol | Profondeur du sol | Numérique, positif |
2 pieds 0.6 m |
| Décalage de ligne de bord | Décalage à partir du point d'association | Numérique |
-0.5 pied 0.15 m |
| Talus intérieur | Talus intérieur | Pente | -4 ( : 1) |
| Talus extérieur | Talus extérieur | Pente | -4 ( : 1) |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Aucun.
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
Le point initial est défini sur le point d'association. Le jardin pluvial est ensuite ajusté sur la distance de décalage spécifiée. La profondeur du jardin pluvial est définie selon les valeurs d'entrée.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type dessine le jardin pluvial selon les paramètres d'entrée.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | JP_Caniveau | Point d'insertion du jardin pluvial |
| P2 | JP_Haut_Intérieur | Intérieur supérieur du jardin pluvial |
| P3 | JP_Haut_Extérieur | Extérieur supérieur du jardin pluvial |
| P6 | JP_Bas_Extérieur | Extérieur inférieur du jardin pluvial |
| P7 | JP_Bas_Intérieur | Intérieur inférieur du jardin pluvial |
| L1 - L3 | Haut, JP_Pente | Pente du haut du jardin pluvial |
| L5-L7 | Assise des terrassements | Assise des terrassements |
| L6 | Assise des terrassements, JP_Bas | Bas du jardin pluvial |
| S1 | JardinPluvial | Jardin pluvial |

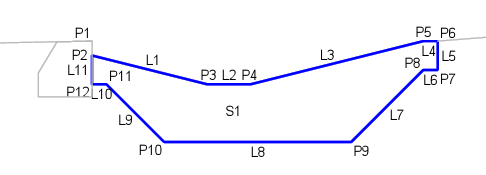

Diagramme de codage
