ShoulderParabolicDaylight

L'élément de profil type ShoulderParabolicDaylight fournit l'arrondi au niveau du point d'intersection verticale (PIV) entre les liens d'accotement et d'entrée en terre, ainsi que l'arrondi de raccord entre le lien d'entrée et la surface cible.

En outre, vous avez la possibilité de définir la cote de largeur d'accotement entre l'origine et le PIV ou entre l'origine et le début de la courbure verticale (BVC).

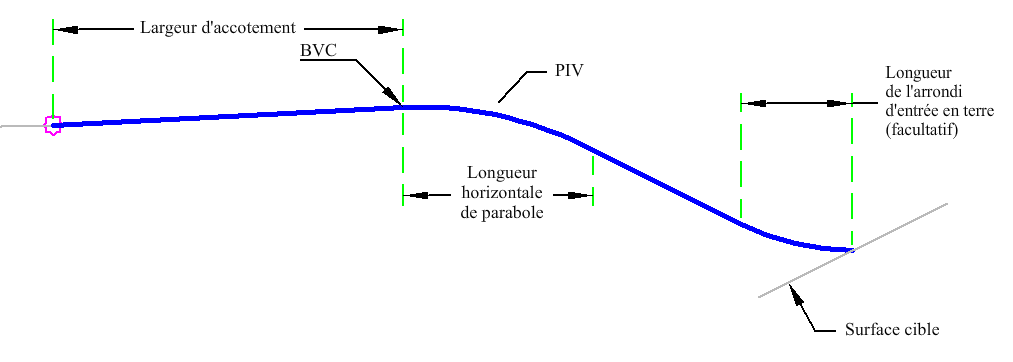

Entre l'origine et le PIV :

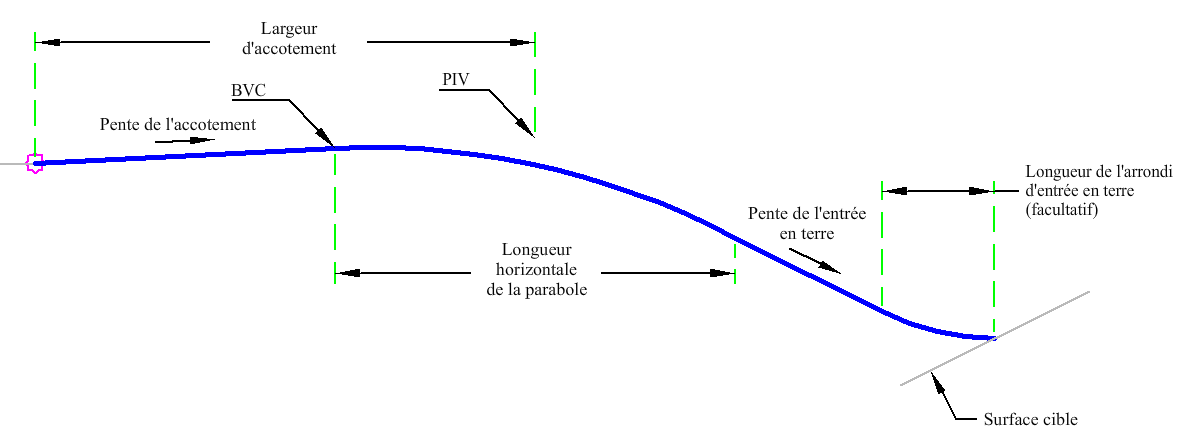

Entre l'origine et la BVC :

Association

Le point d'association est situé sur le bord intérieur de l'accotement revêtu, placé par défaut sur le bord extérieur.

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type.	Gauche/Droit	Droit
Largeur d'accotement	Largeur comprise entre le point d'association et le point de charnière de l'accotement.	Numérique, positive	10 pieds 3 m
Définition de la largeur de l'accotement	La largeur d'accotement est mesurée à partir du point d'application à cet emplacement.	PIV/BVC	PIV
Longueur d'arrondi d'entrée en terre (facultatif)	Spécifie la valeur de la longueur.	Numérique, positive	5 pieds 1,5 m
Longueur horizontale de la parabole	Longueur de la parabole au niveau du PIV ou de la BVC.	Numérique, positif	1.5 pi 2.5 m
Pente de l'entrée en terre (+/- pour le déblai/remblai)	Le % +/- de la pente d'entrée en terre.	Numérique	50 ( % )
Pente de l'accotement	% +/- de pente de l'accotement	Numérique	5 ( % )

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface d'entrée en terre	Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Facultatif

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

L'élément de profil type crée la forme d'un accotement. L'élément de profil type calcule la forme en utilisant le PIV ou la BVC. L'élément de profil type vérifie ensuite qu'il y a suffisamment d'espace pour l'arrondi d'entrée en terre.

S'il n'y a pas suffisamment de place pour l'arrondi d'entrée en terre, la longueur de la courbe est ajustée de manière à fournir une longueur appropriée pour l'arrondi d'entrée en terre.

Ensuite, il vérifie si une pente de parabole d'entrée et une pente de parabole de sortie possèdent la même valeur. Si la même pente est trouvée, un lien est dessiné. Si ce n'est pas la même, une courbe de parabole à point haut ou à point bas est créée. Le cas échéant, un point est ajouté pour le point élevé ou le point bas sur la courbe parabolique.

Fonctionnement en mode d'édition

En mode d'édition, l'élément de profil type affiche les liens comprenant l'accotement.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

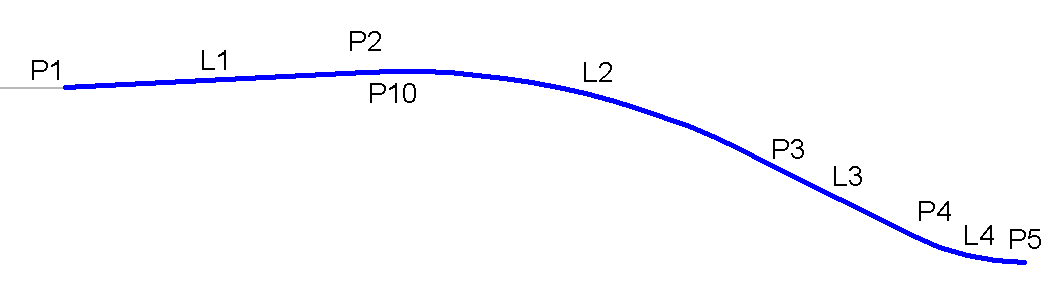

Point, Lien ou Forme	Code	Description
P2 - P5	Emprise
L1 - L4	Emprise
