L'élément de profil type CurbEmbPipe insère un lien pour une bordure en béton avec une canalisation intégrée au niveau de la ligne d'écoulement. Une terrasse peut être placée derrière la bordure et le caniveau.
Association
Le point d'association se situe au point d'embase du caniveau.

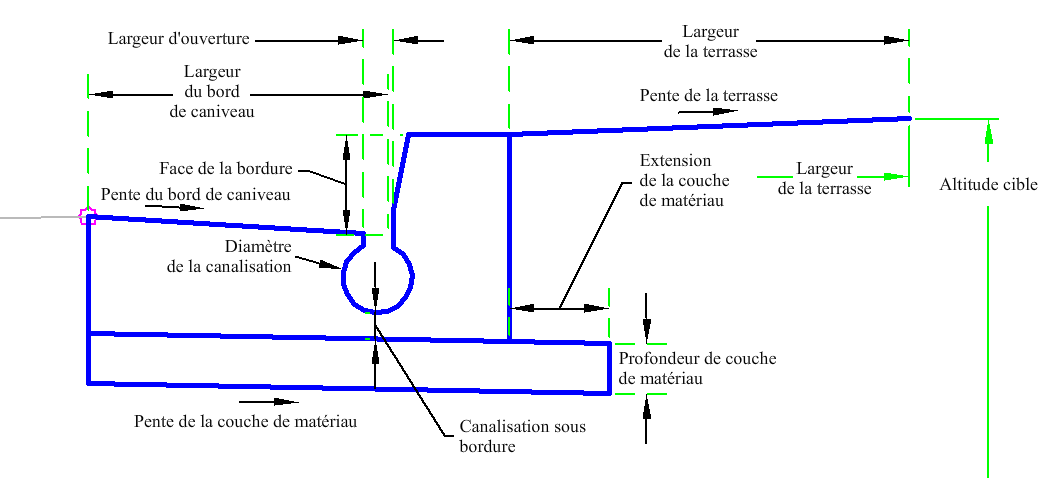

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. | Gauche/Droit |
Droit |
|
Largeur de l'embase |
Largeur entre l'embase et la ligne d'écoulement du caniveau. | Numérique, positive |
1.5 pied 0.5 m |
|
Pente de l'embase |
% de la pente du caniveau. | Numérique |
6 (%) |
|
Extension de la couche de matériau |
Largeur d'extension de la couche de matériau au-delà de la bordure. | Numérique |
0,5 pied 0,150 m |
|
Face de la bordure |
Hauteur entre la ligne d'écoulement du caniveau et le haut de la bordure. | Numérique |
0,5 pied 0,150 m |
|
Canalisation sous bordure |
Profondeur du bas de la canalisation jusqu'au bas de la bordure sous le fil d'eau de la canalisation. | Numérique, positif |
0.25 pied 0.08 m |
|
Profondeur de couche de matériau |
Profondeur de la couche de matériau au point d'association (zéro pour omettre). | Numérique, non-négatif |
0.25 pied 0.08 m |
|
Pente de la couche de matériau |
% de la pente de la couche de matériau. | Numérique |
2 (%) |
|
Diamètre de la canalisation |
Diamètre de la canalisation de drainage. | Numérique, positif |
0,33 pied 0,1 m |
|
Largeur d'ouverture |
Largeur d'ouverture de la canalisation. | Numérique, positif |
0.25 pied 0.08 m |
|
Largeur de la terrasse |
Largeur de la terrasse. | Numérique, positive |
4 pieds 1,2 m |
|
Pente de la terrasse |
% de la pente de la terrasse. Les pentes sont montantes à partir du point d'association. | Numérique |
4 (%) |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Largeur cible de la terrasse |
Peut être utilisé pour définir l'emplacement horizontal de la terrasse derrière la bordure. | Facultatif |
|
Altitude cible de la terrasse |
Peut être utilisé pour définir la position verticale de la terrasse derrière la bordure. | Facultatif |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
L'élément de profil type crée la forme pour une bordure et un caniveau simples, avec une canalisation située au-dessous de la ligne d'écoulement. Une terrasse peut être placée derrière la bordure et le caniveau.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type affiche la bordure, le caniveau et la terrasse.

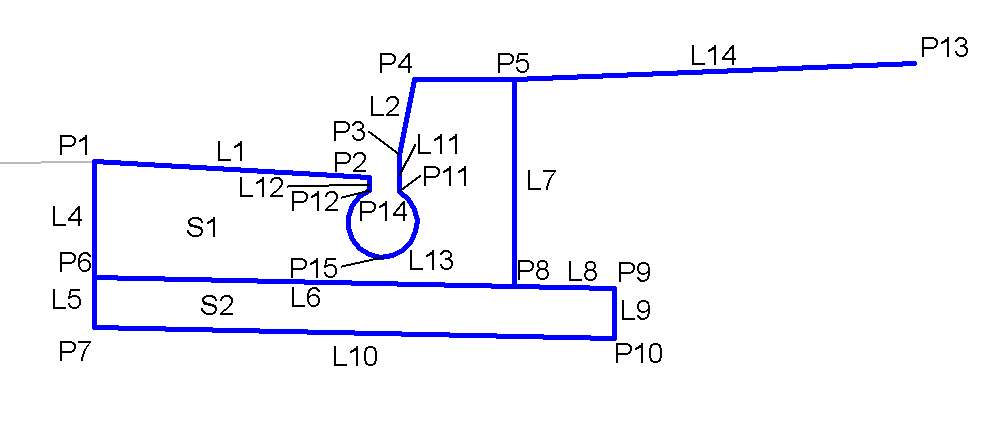

Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | Flange, Top | Bord de caniveau |
| P2 | Flowline_Gutter, Top | Point de fil d'eau du caniveau |
| P3 | Emprise | |
| P4 | FaceCurb, Top | Face supérieure de bordure |
| P5 | BackCurb, Top | Arrière de bordure |
| P6 | CurbDepth | Profondeur de la bordure au niveau de l'embase |
| P7 | SubbaseDepth | Profondeur de base au-dessous de l'embase |
| P8 | CurbBackBottom | Point inférieur de la bordure à l'arrière de la bordure |
| P9 | SubbaseExtension | Haut de l'extension de base |
| P10 | SubbaseDepth, Datum | Bas de l'extension de base |
| P11 - P12 | Canalisation | Haut de la canalisation à la ligne d'écoulement |
| P13 | CG_Terrace, Top | Fin de la terrasse |
| P14 | CentreCanalisation | Centre de la canalisation |
| P15 | Canalisation_Radier | Fil d'eau de la canalisation |
| L1 | Top, Flange, Curb | Lien de bordure à embase sur la pente finale |
| L2 | Top, Curb, CurbFace | Lien de face de bordure sur la pente finale |
| L3 | Top, Curb, TopCurb | Haut des liens de la bordure sur la pente finale |
| L4 | CurbDepth | Profondeur de la bordure au point d'association |
| L5 | SubbaseDepth | Profondeur de base au-dessous du point d'association |
| L6 | Assise des terrassements | |
| L7 | Hauteur de bordure | Lien de la hauteur de la bordure sur la pente finale |
| L8 | SubbaseExtension | Extension de la couche de matériau derrière la bordure |
| L9 | SubbaseDepth, Datum | Profondeur de la couche de matériau |
| L10 | Datum, Subbase, CurbSub | Bas de la couche de matériau |
| L11 - L12 | PipeEntrance | Entre la ligne d'écoulement et le haut de l'ouverture de la canalisation |
| L13 | Canalisation | Forme de la canalisation |
| L14 | Top, Terrace | Haut de la terrasse |
| S1 | Bordure | |
| S2 | Forme |
