VoieDéversAxederotation

Cet élément de profil type crée une représentation de profils en travers d'une voie de circulation, en appliquant la valeur de pente du dévers des voies extérieures ou intérieures pour l'axe de la ligne de base de la conception du projet 3D.

Cet élément de profil type est utilisé pour la plupart des routes, divisées ou non, sans changement de pente de voie sur les côtés. Il est également utilisé pour les voies extérieures ou intérieures des routes à dos brisé ou avec dévers divisées. La structure de la chaussée suit les normes décrites dans la rubrique "Structure de chaussée des lignes de profil en travers revêtues" de l'aide d'Autodesk Civil 3D.

Association

Le point d'association se situe sur le bord intérieur de la voie sur la surface finale. Le composant peut être attaché au côté droit ou au côté gauche.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre

Description

Type

Par défaut

Côté

Indique de quel côté placer l'élément de profil type

Gauche / Droite

Droite

Largeur

Largeur de la voie du décalage du bord intérieur au décalage du bord extérieur.

Numérique, positif

3.6 m

12.0 pieds

Pente par défaut

Pente par défaut de la voie à utiliser lorsque la pente du dévers pour l'axe n'est pas définie

Numérique

-2.0

Profondeur de Roulement

Epaisseur de la couche Roulement (zéro pour omettre)

Numérique, non-négatif

0.025 m

0.083 pied

Profondeur de Revêtement2

Epaisseur de la couche Revêtement2 (zéro pour omettre)

Numérique, non-négatif

0.025 m

0.083 pied

Profondeur de base

Epaisseur de la couche Base (zéro pour omettre)

Numérique, positif

0.100 m

0.333 pied

Profondeur de couche de matériau

Epaisseur de la couche de matériau (zéro pour omettre)

Numérique, non-négatif

0.300 m

1,0 pied

Utiliser le dévers

Permet d'utiliser la pente de dévers pour la voie.

Liste de sélection :

  • Dévers de la voie extérieure gauche
  • Dévers de la voie intérieure gauche
  • Dévers de la voie extérieure droite
  • Dévers de la voie intérieure droite
  • Aucun

Aucun

Direction de la pente

Indique si la voie est inclinée à partir du dévers ou vers le dévers.

Liste de sélection :

  • Dans la direction opposée au dévers
  • Dans la direction du dévers

Dans la direction opposée au dévers

Pivot potentiel

Indique si les points intérieurs et extérieurs peuvent être utilisés en tant que points de pivot de l'axe de rotation.

Liste de sélection :

  • Oui
  • Non

Oui

Code de point intérieur

Spécifie le type de point pour le bord intérieur de la voie

Liste de sélection :

  • Crown
  • Bord de la chaussée (bord de chaussée)
  • Bord de la voie (voie)
  • Aucun(e)

Crown

Code de point extérieur

Spécifie le type de point pour le bord extérieur de la voie

  • Crown
  • Bord de la chaussée (bord de chaussée)
  • Bord de la voie (voie)
  • Aucun(e)

Bord de la chaussée (bord de chaussée)

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre

Description

Etat

Largeur de la voie

Peut être utilisé pour remplacer la largeur des voies fixe et lier la voie du bord extérieur à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.

Facultatif

Altitude extérieure

Peut être utilisé pour remplacer la pente de voie normale et lier le bord extérieur de la voie de circulation à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.

Facultatif

Paramètres de sortie

Paramètre

Description

Type

Largeur de la voie

Largeur de la voie

Numérique

Pente de la voie

% pente de la voie

Numérique

Comportement

La pente du dévers de la voie s'obtient à partir des spécifications du dévers pour l'axe de la ligne de base. Vous pouvez spécifier la pente de dévers pour la voie.

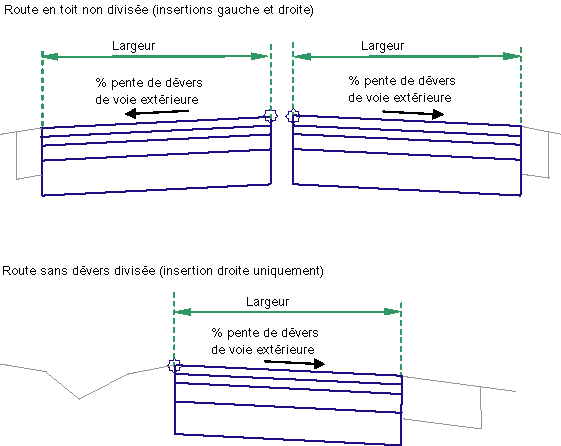

En commençant au point d'association, une surface finale et une couche de forme parallèle sont insérées en utilisant la largeur, la profondeur et la pente du dévers spécifiés. Les liens verticaux ferment la forme à l'une des extrémités de la voie.

Si un nom d'axe horizontal de décalage est attribué au paramètre Width pendant la conception du projet 3D, la largeur de la voie varie pour correspondre au décalage de l'axe. Cet élément de profil type peut être utilisé dans les profils types qui s'adaptent aux points de pivot de l'axe de rotation dans différents types de route en toit et plane. Pour plus d'informations, reportez-vous à la rubrique Pour utiliser des profils types prenant en charge les points de pivot d'axe de rotation du dévers.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche tous les liens de voie en utilisant les paramètres d'entrée de profondeur et de largeur sur une pente à -2 %.

Lorsque l'option Pivot potentiel est définie sur Oui, les marques indiquent les points de pivot potentiels sur les points de pivot intérieurs et extérieurs.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Remarque : Si l'option Point du dévers sur le bord intérieur est définie sur Non, P1, P3, P5, P7 et P9 ne seront pas codés.

Point, Lien ou Forme

Code

Description

P1

Crown

Point de dévers entre les voies sur la surface finale (facultatif)

P2

ETW

Bordure intérieure de la voie sur la surface finale

P3

Crown_Pave1

Point d'axe au niveau de la couche de roulement (facultatif)

P4

ETW_Pave1

Bordure intérieure de la voie sur la couche Roulement

P5

Crown_Pave2

Point d'axe au niveau de la sous-couche (facultatif)

P6

ETW_Pave2

Bordure intérieure de la voie sur la couche Revêtement2

P7

Point de changement de dévers

Point d'axe au niveau de la couche de base (facultatif)

P8

Point de chaussée

Bord de la voie au niveau de la couche de base

P9

Point de changement de dévers

Point d'axe au niveau de la couche de forme (facultatif)

P10

Point de chaussée

Bord de la voie au niveau de la couche de forme

L1

Top, Pave

Surface finale des parties revêtues

L2

Pave1

Surface Roulement

L3

Pave2

Surface Revêtement2

L4

Base

Base

L5

Forme

Assise des terrassements

Surface de la couche de forme

S1

Pave1

Limite de la deuxième couche sur les parties revêtues

S2

Pave2

Limite de la troisième couche sur les parties revêtues

S3

Base

Aire entre Revêtement2 et la base

S4

Forme

Aire entre la base et la couche de forme

Diagramme de codage
