L'élément de profil type PipeTrenchMultipleLayers possède une seule canalisation dans une tranchée et une couche de matériau enveloppant la canalisation.
Cet élément de profil type permet le calcul du volume de la base de scellement, de la zone de canalisation et du remblai granulaire. La canalisation est recouverte d'une couche de matériau juste au-dessus du scellement. Le centre de la canalisation doit disposer d'une ligne de profil en long de conception. La profondeur varie dans la section de remblai granulaire ; les autres valeurs seront des constantes. L'ensemble des profondeurs, largeurs et diamètres varieront d'un fossé à un autre. La profondeur du fossé peut varier le long de l'axe, car elle est mesurée à partir du bas du fossé jusqu'à la surface cible.
Association
Par défaut, le point d'association se situe au centre de la canalisation.

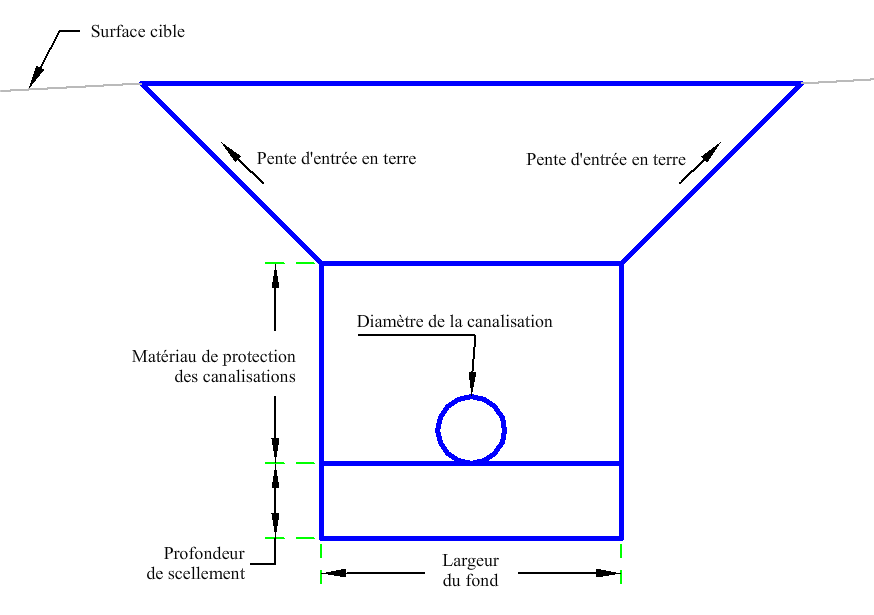

Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Largeur du fond | Largeur inférieure de la tranchée de la canalisation. | Numérique, positive |
3 pieds 1 m |
| Diamètre de la canalisation | Diamètre de la canalisation. | Numérique, positive |
0,667 pied 0,2 m |
| Profondeur de scellement | Profondeur du scellement de la canalisation située sous le fil d'eau de la canalisation. | Numérique, positive |
0,75 pied 0,2 m |
| Profondeur du matériau de la protection de la canalisation | Profondeur du scellement de la canalisation sur le fil d'eau de la canalisation. | Numérique, positive |
2 pieds 0.6 m |
| Pente de la surface cible | Pente x : 1 des pentes du talus du fossé. | Numérique, positive |
1 (: 1) |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Surface d'entrée en terre | Nom de la surface d'entrée en terre. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. | Obligatoire |
Affectations logiques d'exécution
Aucun.
Paramètres de sortie
Aucun.
Comportement
L'altitude du bas du fossé est calculée selon l'altitude du profil projet, moins la moitié du diamètre de la canalisation et la profondeur de scellement. Le lien du fond du fossé horizontal est placé symétriquement par rapport au décalage du point d'association à cette altitude. La profondeur du matériau de protection de la canalisation est utilisée pour placer le matériau autour de la canalisation. Les pentes de talus sont prolongées vers le haut jusqu'à la surface existante. Le lien de scellement horizontal est placé à la profondeur spécifiée au-dessus du fond de la tranchée.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type trace une tranchée.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1 | BasCanalisation | Bas de la canalisation |
| P2 | BeddingBottomCenter | Centre du bas du scellement |
| P3 | BasRemblaiCanalisation_Intérieur | Bas du remblai intérieur de la canalisation |
| P4 | BasScellementCanalisation-Intérieur | Bas du scellement intérieur de la canalisation |
| P6 | PipeBeddingBottom, Datum | Partie inférieure du scellement de la canalisation |
| P7 | BasRemblaiCanalisation_Extérieur | Bas du remblai extérieur de la canalisation |
| P8 | CentreCanalisation | Centre de la canalisation |
| P11 | Canalisation | |
| P12 | HautCanalisation | Haut de la canalisation |
| P13 | Canalisation | |
| P15 | TopBackfill_In | Haut intérieur de remblai |
| P16 | TopBackfill_Out | Haut extérieur de remblai |
| P17 | Hinge, Top | |
| P18 | Emprise | |
| L1, L5 | BasRemblaiCanalisation | Bas du remblai de la canalisation |
| L2, L4 | ScellementCanalisation | Scellement de la canalisation |
| L3 | PipeBeddingBottom, Datum | Partie inférieure du scellement de la canalisation |
| L6 - L7 | Canalisation | |
| L8 - L9 | Remblai | |
| L10 | TopBackfill | Haut du remblai |
| L11 | TrenchSlopeInner | Pente de la tranchée interne |
| L12 | TrenchSlopeOuter | Pente de la tranchée extérieure |
| L13 | TrenchTop, Top | Haut de la tranchée |
| S1 | ScellementCanalisation | Scellement de la canalisation |
| S2 | MatériauRemblaiCanalisation | Matériau du remblai de la canalisation |
| S3 | TrenchMaterial | Matériau de la tranché |

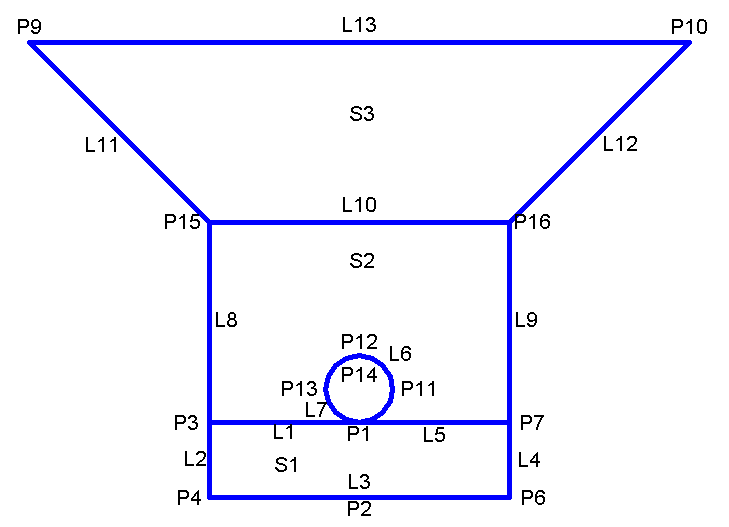

Diagramme de codage
