Cet élément de profil type insère un regard de mur de soutènement avec un accotement revêtu et avec des pentes d'attachement spéciales à lier à un fossé existant.
Cet élément de profil type peut placer un séparateur facultatif sur le haut de la paroi et une culée facultative en dessous de l'assise.
Association
Le point d'association se situe sur le bord intérieur de l'accotement.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche / Droite | Droit |
| Largeur d'accotement | Largeur de l'accotement à partir du point d'association | Numérique, positive |
4.0 pieds 1.33 m |
| Profondeur de Roulement | Profondeur de Roulement, Entrer ZERO si aucun Roulement | Numérique, positive |
0.083 pied 0.025 m |
| Profondeur de Revêtement2 | Profondeur de Revêtement2, Entrer ZERO si aucun Revêtement2 | Numérique, positive |
0.083 pied 0.025 m |
| Profondeur de base | Profondeur de la couche de base |
Numérique, positive |
0.333 pied 0.1 m |
|
Profondeur de couche de matériau |
Profondeur de la couche de matériau. |
Numérique, positive |
0.3 m 1,0 pied |
| Largeur de la paroi | Indique la largeur de la paroi. | Numérique |
0,958 pied 0.292 m |
| Couverture de l'assise | Profondeur de la couverture du haut de l'assise jusqu'à la ligne du talus sur le côté arrière du mur en remblai ou jusqu'au point d'attache en déblai. | Numérique |
1.667 pieds 0.50 m |
| Culée | Spécifie l'ajout d'une culée facultative en dessous de l'assise | Booléen | Oui |
| Utiliser un séparateur | Indique l'utilisation d'un séparateur en haut de la paroi | Chaîne, (a) Oui, (b) Non | Oui |
| Utiliser la pente de dévers |
Permet d'utiliser la pente de dévers |
Liste de sélection | Non |
| Direction de la pente |
Indique si l'accotement est incliné à partir du dévers ou vers le dévers. |
Liste de sélection | Dans la direction opposée au dévers |
| Pente d'accotement par défaut | Pente transversale par défaut de la surface de la forme. Cette valeur est appliquée si aucune pente de dévers n'est utilisée ou spécifiée pour l'axe de la ligne de base. | Numérique, positive | - 2.0% |
| Largeur du trottoir | Largeur du lien de trottoir sur la pente d'attachement | Numérique, positive |
3.300 pieds 1.0 m |
| Pente du trottoir | Pente du lien de trottoir (type de talus/pente) | Numérique | 25 % |
| Pente de remblai | Pente du lien de remblai du trottoir au point d'attachement (type de pente) | Numérique | 2.00 : 1 |
| Largeur du pied | Largeur entre le point du fossé et le point d'attachement (bord intérieur du fossé existant) | Numérique, positive |
1.670 pieds 0.5 m |

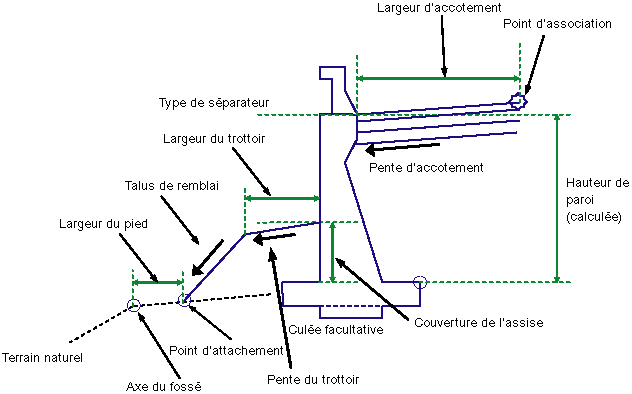

La hauteur de la paroi est déterminée à partir du haut de l'assise jusqu'au point d'association de l'altitude du terrain sur la face verticale, selon celui qui est le plus haut. La pente du mur, la largeur de l'assise, le décalage de la face verticale du mur, les dimensions de la culée facultative et l'emplacement du centre de la culée sont tous fonction de la hauteur du mur.
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Profil d'accotement | Peut être utilisé pour remplacer la pente de l'accotement en la liant à une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques ou figures de topographie. | Facultatif |
| Décalage du fossé | Bord intérieur de la ligne de profil en long du fossé utilisée pour localiser le Point d'attachement. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques ou figures de topographie. | Obligatoire |
| Surface de raccordement | Surface de terrain naturel à lier en respectant le fossé et la largeur de pied indiqués. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier cette surface : surfaces. | Obligatoire |
Paramètres de sortie
Aucun.
Comportement
Cet élément de profil type peut être inséré sur les côtés droit ou gauche. Le point d'association se situe au niveau du bord de la chaussée de conception, à partir de laquelle les accotements revêtus seront dessinés comme indiqué par cet élément de profil type.
L'altitude du haut de l'assise est calculée en effectuant une mesure vers l'intérieur à partir du Point d'attachement vers le bord intérieur du trottoir, puis en soustrayant la couverture de l'assise à partir du lien d'attachement jusqu'au décalage du coin extérieur de l'assise. La hauteur de la paroi (H) correspond à la distance entre le bord extérieur de l'accotement et le haut de l'assise. Si l'option Culée est définie sur Non, alors la base de l'assise est une simple ligne horizontale. Si l'option Culée est activée, des liens permettant de définir la culée facultative sont insérés.
Remarque : un très petit jeu (0.001 par m) est laissé entre les calques de la chaussée et la face intérieure du mur. Cet espace facilite l'analyse des matériaux via la fonction de métré, comme indiqué ci-dessous.
Fonctionnement en mode d'édition
En mode d'édition, l'élément de profil type dessine la forme du mur de soutènement conformément aux valeurs spécifiées pour les paramètres d'entrée, en considérant que l'élément de profil type se trouve en condition de remblai.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point / Lien | Codes | Description |
|---|---|---|
| P2 | Entrée en terre | |
| P3 | Bord de chemin | Largeur du bord de chemin |
| P14 | Point du mur de soutènement | |
| P12 | Point du mur de soutènement | Peut être utilisé comme ligne de rupture dans une surface de l'assise des terrassements de construction |
| P5 | Point du mur de soutènement | Peut être utilisé comme ligne de rupture dans une surface de l'assise des terrassements de construction |
| L1, L2, L3 | Emprise | |
| L2, L3 | Mur | |
| L4,L5,L6 | Appui | Bas de l'appui |
| L7 | Pave1 | |
| L8 | Pave2 | |
| L9 | Base, Bas d'appui | |
| S1 | Mur de soutènement | |
| S2 | GBA - Mur | |
| S3 | Pave1 | |
| S4 | Pave2 | |
| S5 | Base |

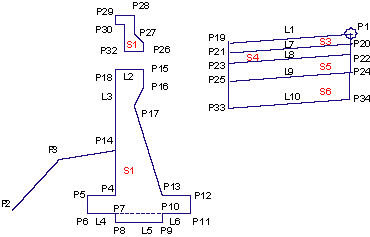

Diagramme de codage
