DéblaiementCoucheSupérieure

Association

Le point d'association se situe à l'intérieur du lien de déblaiement.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique que le profil type doit être inséré à droite ou à gauche du point d'association.	Gauche / Droite/Droite	Droite
Profondeur du déblaiement	Spécifie la profondeur du sol à déblayer.	Numérique	0.05 m 0,167 pied
Largeur du déblaiement	Spécifie la largeur de la zone de déblaiement du sol.	Numérique	5 m 16,67 pieds
Pente avant fossé	Pente avant fossé par défaut de l'extension du déblaiement entre le point d'entrée en terre d'origine et le début de la pente après fossé	Numérique	-2 (:1)
Pente après fossé	Pente après fossé jusqu'au talus depuis le bas du déblaiement jusqu'au terrain naturel	Numérique, positive	2 (:1)

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Largeur du déblaiement	Peut être utilisé pour remplacer le paramètre Largeur du déblaiement fixe et établir un lien avec un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Surface existante	Nom de la surface existante jusqu'au talus depuis le bas du déblaiement. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier cette surface : surfaces.	Obligatoire

Paramètres de sortie

Aucun.

Comportement

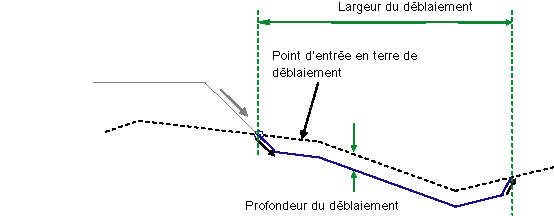

Cet élément de profil type insère des liens parallèles définissant le bas de la couche de déblaiement, en dessous d'une surface spécifiée. Le déblaiement démarre au point d'insertion situé juste sous la surface spécifiée. Un lien de pente avant fossé est placé du point d'insertion au côté spécifié dans les paramètres de saisie. Ce lien est tracé jusqu'à ce que la différence d'altitude entre son point le plus bas et le terrain naturel soit égale à la profondeur du déblaiement.

De même, un lien de pente après fossé est tracé de la surface du sol avec un décalage spécifié par la largeur du déblaiement depuis le point d'insertion. Une fois encore, la profondeur de ce lien est telle que la différence d'altitude au bas du lien, par rapport à la surface du sol, est égale à la profondeur du déblaiement.

A présent, une série de liens parallèles à la surface du sol est introduite, connectant en haut deux nouveaux liens pour définir la couche de déblaiement.

Pour insérer des liens verticaux au point d'insertion ou à l'autre extrémité du déblaiement, indiquez des valeurs de pente avant fossé ou de pente après fossé égales à zéro.

Fonctionnement en mode d'édition

En mode d'édition, les liens de pente avant fossé et après fossé sont ajoutés à l'aide des paramètres d'entrée. Connectant le bas de ces deux liens, une ligne horizontale est ajoutée pour représenter la couche de déblaiement.

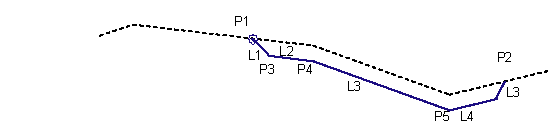

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point / Lien	Codes	Description
P2	Décapage sous talus	Point d'entrée en terre du lien de la pente après fossé de déblaiement
Tous les liens	Décapage	Liens de déblaiement
