AccotementSimple

Cet élément de profil type crée un accotement revêtu simple avec surface finale et couche de matériau.

Cet élément de profil type fait partie du groupe des éléments de profil type de mise en route utilisés pour la conception de routes simples et à des fins de formation.

Association

Le point d'association se situe sur le côté intérieur de l'accotement sur la surface finale.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Largeur	Largeur de l'accotement	Numérique, positif	0.9 m 3 pieds
Profondeur	Profondeur entre la surface finale et la couche de matériau	Numérique, positif	0.2 m 0.67 pied
%Pente	Pourcentage de pente de l'accotement	Numérique	-4%

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètres cible : aucun.

Paramètres de sortie

Aucun.

Comportement

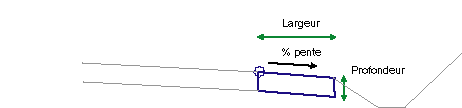

Les liens d'accotement sont insérés vers l'extérieur à partir du point d'association aux largeur, pente et profondeur données.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine la voie selon les paramètres d'entrée spécifiés.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, lien ou forme	Codes	Description
P2	Accotement	Accotement
P4	Point d'accotement	Accotement au niveau la couche de forme
L1	Emprise, Chaussée	Surface finale des parties revêtues
L3	Référentiel, couche de matériau	Bas de la couche de forme sur les parties revêtues
S1	Pave1
