MurGabion

L'élément de profil type MurGabion crée un mur composé de gabions. Ce mur utilise le plan standard D100A de Caltrans.

Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

Cas : Association en haut du mur

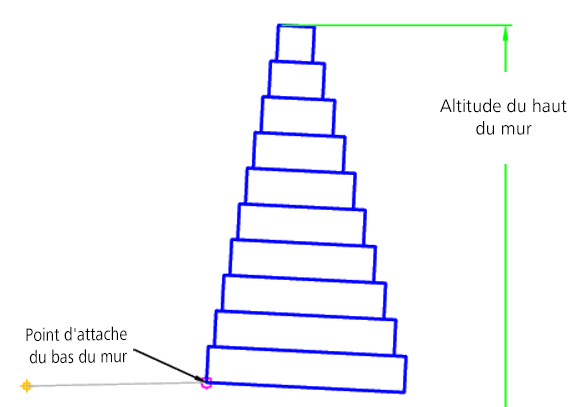

Cas : Association sur la base du mur

Association

Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Distance de décalage échelonné	Distance de décalage de la face pour les gabions	Numérique, positive	0.5 pied 0.15 m
Avec surcharge	Sol au-dessus du mur	Oui / Non	Non
Talus du gabion	Talus du gabion	Numérique	5 (%)
Emplacement de l'association	Emplacement de l'association sur le mur	Haut du mur/Base du mur	Base du mur

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Altitude du haut du mur	Permet de définir l'altitude du haut du mur lorsque le point d'association est défini sur la base du mur. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Option requise lorsque le point d'association est défini sur la base du mur
Altitude du bas du mur	Permet de définir l'altitude du bas du mur lorsque le point d'association est défini sur le haut du mur. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer la largeur : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Option requise lorsque le point d'association est défini sur le haut du mur

Affectations logiques d'exécution

Les dimensions des différentes couches de gabions dans l'élément de profil type sont définies en fonction de la couche active et de la hauteur du mur de gabions.

Paramètres de sortie

Aucun.

Comportement

Le point de charnière initial est défini sur le point d'association. La hauteur du mur de gabions est calculée en fonction du point d'association et de la ligne de profil en long du haut ou de la base du mur. Il y a au maximum 10 couches de gabions, de 3 pieds (1 m) de hauteur. La hauteur du mur de gabions est arrondie de sorte à avoir un nombre de couches pair.

Chaque couche de gabion est ensuite créée selon les paramètres définis.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine au maximum 10 couches de gabion.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P1-PX	Gabion	Gabion point, appliqué à tous les points
L1, L5	Assise des terrassements	Valeur répétée pour chaque couche
L3, L6	Emprise	Valeur répétée pour chaque couche
SX	GabionX	X est remplacé par la couche de gabion active

Diagramme de codage

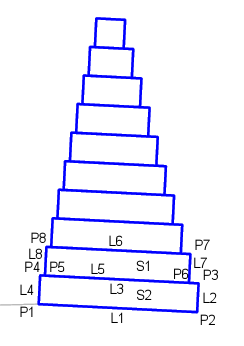

Les deux premières couches de gabion sont étiquetées comme illustré dans l'image suivante. Les autres couches suivent la même dénomination.
