L'élément de profil type MurAntibruit insère des liens et des formes pour créer un mur antibruit selon le plan standard B15-1 de Caltrans.
Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

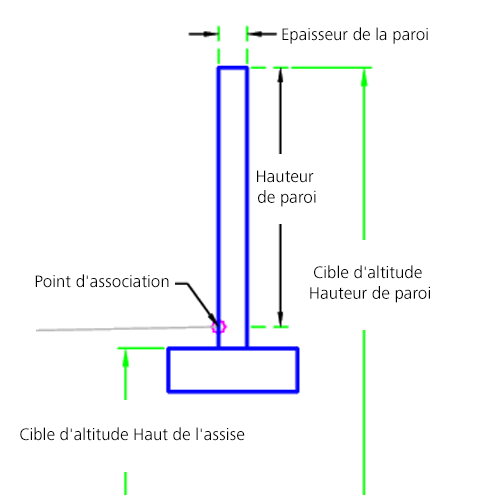

Assise étendue :
Assise de la tranchée :
Association
Le point d'association se situe sur le bord intérieur du mur antibruit. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètres d'entrée
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
| Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
| Forme de l'assise | Forme de l'assise à utiliser | Assise étendue/Assise de la tranchée | Assise de la tranchée |
| Assise - Cas | Cas de l'assise | Cas 1/Cas 2 | Cas 2 |
| Hauteur de paroi | Hauteur du mur au-dessus du point d'association | Numérique, positive |
6 pieds 2 m |
| Epaisseur de paroi | Epaisseur de la paroi | Numérique |
0.66 pied 0.20 m |
| Résistance du sol | Résistance du sol | Sol 25/Sol 30/Sol 35 | Sol 30 |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
| Hauteur de paroi | Permet de remplacer le paramètre de hauteur du mur pour lier l'altitude du haut du mur à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
| Haut de l'assise | Permet de remplacer le haut de l'assise et de lier l'altitude du haut de l'assise à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Affectations logiques d'exécution
Les cotes de l'assise du mur antibruit sont détectées dans l'élément de profil type selon les paramètres d'entrée.
Paramètres de sortie
Aucun.
Comportement
Le point initial est défini sur le point d'association. Les cotes des assises sont définies selon les paramètres d'entrée. Les points, liens et formes du mur sont construits, puis l'assise est créée.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type dessine le mur antibruit selon les paramètres d'entrée.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
|
Point, Lien ou Forme |
Code |
Description |
|---|---|---|
| P1, P4 | M_Charnière | Point de charnière du mur |
| P2 | M_Face | Face du mur |
| P3 | M_Arrière | Arrière du mur |
| P7 | M_Extérieur | Coin extérieur de l'assise |
| P10 | M_Intérieur | Coin intérieur de l'assise |
| L1 - L3 | Emprise, Mur | Haut du mur |
| L4 - L5 | Paroi | Surface du mur |
| L9 | Bas d'appui | |
| S1 | Paroi | |
| S2 | Appui |

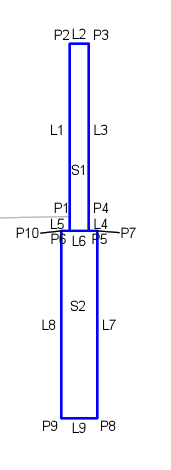

Diagramme de codage
Assise étendue :
Assise de la tranchée :
