RambardeComtéClarkType31

L'élément de profil type RambardeComtéClarkType31 insère des liens pour créer une forme de rambarde du comté de Clark de type 31 dans le profil type.

Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

Association

Le point d'association se situe sur le côté intérieur du montant au niveau de la surface finale.

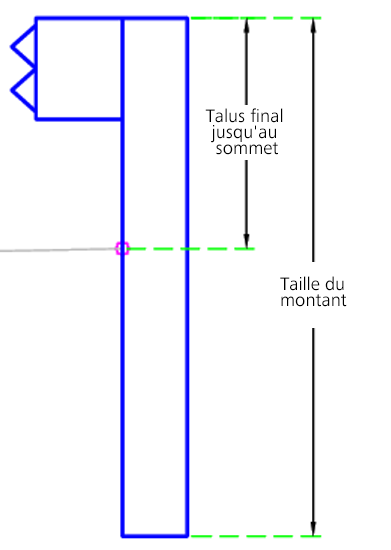

Paramètres d'entrée

Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Côté	Indique de quel côté placer l'élément de profil type	Gauche / Droite	Droite
Taille du montant	Cotes du montant	Numérique, positive	6 pieds 1.8 m
Talus final jusqu'au sommet	Talus final jusqu'en haut du montant	Numérique, positive	2.67 pieds 0.8 m

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Aucun.

Affectations logiques d'exécution

Aucun.

Paramètres de sortie

Aucun.

Comportement

L'élément de profil type construit deux formes rectangulaires pour le montant et la rambarde, en plus de la forme de cette dernière. Le montant se prolonge vers le bas à partir du point d'association sur une distance fixe au-dessous de la surface finale. Le montant se prolonge vers le haut de la distance spécifiée dans les paramètres.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type dessine le montant et la rampe dans des cotes fixes.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P5	Rambarde_Face_Haut	Face supérieure de la rambarde
P7	Rambarge_Face_Bas	Face du bas de la rambarde
P10	Montant_Haut_Intérieur	Haut intérieur du montant
P11	Montant_Haut_Extérieur	Haut extérieur du montant
P12	Montant_Bas_Extérieur	Bas extérieur du montant
P13	Montant_Bas_Intérieur	Bas intérieur du montant
S1	Montant	Montant
S2	Bloc	Bloc

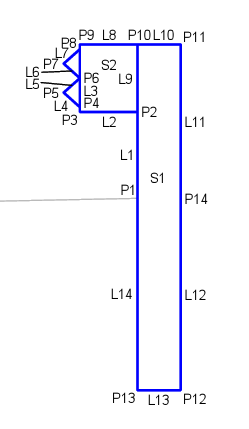

Diagramme de codage
