RecouvrementElargissementMêmePente1

Association

Le point d'association est situé sur le bord intérieur du haut de la couche de recouvrement.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Décalage point d'échantillonnage	Décalage du point d'échantillonnage, qui peut être situé n'importe où entre le point d'insertion et le prochain changement de pente sur la surface de la route existante. Les emplacements des points d'échantillonnage par défaut se situent sur le dévers de la route ou sur le bord opposé de la chaussée, si la chaussée n'est pas en toit.	Numérique	0.0
Insérer un décalage de point	Décalage du point d'insertion, situé par défaut sur le bord de la chaussée à élargir.	Numérique	0.0
Profondeur de recouvrement	Profondeur de recouvrement au-dessus de la surface finale existante	Numérique, positive	0.100 m 0.30 pied
Largeur	Largeur de la voie d'élargissement	Numérique, positive	3.6 m 12.0 pieds
Profondeur de Roulement	Epaisseur de la couche Roulement pour la voie d'élargissement ; zéro pour omettre	Numérique, positive	0.025 m 0.083 pied
Profondeur de Revêtement2	Epaisseur de la couche Revêtement2 pour la voie d'élargissement ; zéro pour omettre	Numérique, positive	0.025 m 0.083 pied
Profondeur de base	Epaisseur de la couche de base pour la voie d'élargissement	Numérique, positive	0.100 m 0.333 pied
Profondeur de couche de matériau	Epaisseur de la couche de matériau pour la voie d'élargissement	Numérique, positive	0.300 m 1,0 pied

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Description	Etat
Surface existante	Nom de la surface définissant la route existante. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces.	Obligatoire
Décalage de point d'échantillonnage	Peut être utilisé pour remplacer le paramètre Décalage de point d'échantillonnage fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Insérer un décalage de point	Peut être utilisé pour remplacer le paramètre Insérer un décalage de point fixe et lier ce point à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Largeur	Peut être utilisé pour remplacer le paramètre Largeur fixe de la voie d'élargissement et lier le bord de la voie à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Paramètres de sortie

Paramètre	Description	Type
% pente	Pente calculée sur la surface existante du point d'échantillonnage au point d'insertion	Numérique

Comportement

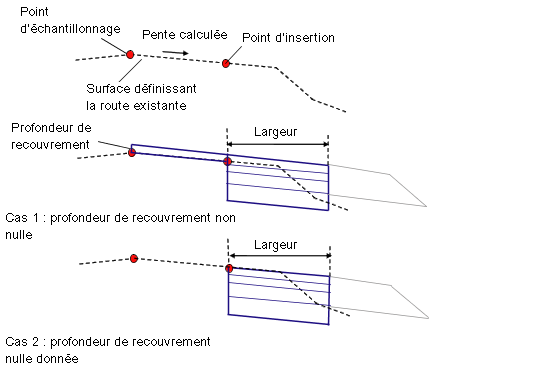

Les altitudes du point d'échantillonnage et du point d'insertion sur la surface existante sont déterminées et la pente est calculée du point d'échantillonnage au point d'insertion. Une couche de recouvrement est ajoutée au-dessus de la voie existante sur la même pente pour le paramètre Profondeur de recouvrement spécifié. Une forme de recouvrement fermée est créée en superposant un ou plusieurs liens sur le talus existant. L'élargissement de la voie est associée vers l'extérieur à partir du recouvrement au décalage d'insertion à l'aide de la pente calculée.

Les calques de la chaussée sont fermés avec des liens verticaux à chaque extrémité. Un lien vertical unique est également positionné du bord intérieur de la couche de matériau à la surface existante.

Fonctionnement en mode d'édition

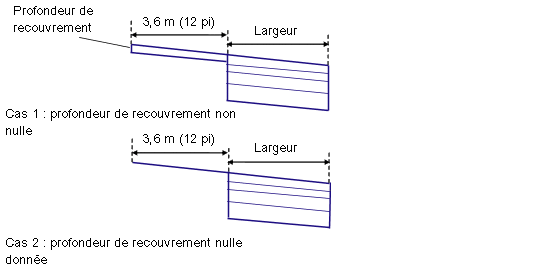

En mode d'édition, cet élément de profil type est associé à n'importe quel point. La couche de recouvrement présente une profondeur uniforme avec une largeur de 3.6 mètres ou 12 pieds pour une pente à -2 %. L'élargissement de la voie se prolonge du bord du recouvrement pour une largeur et des profondeurs spécifiées et une pente à -2 %.

En mode de conception, les formes s'ajustent aux conditions courantes déterminées par le point d'échantillonnage, le point d'insertion et la surface existante.

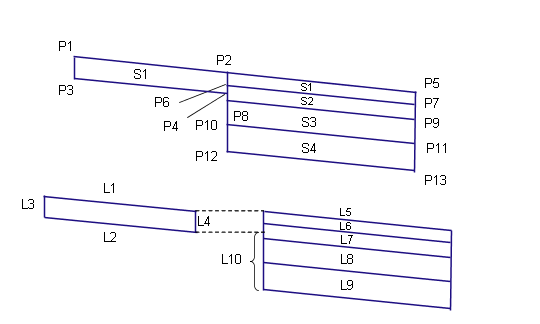

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Point, Lien ou Forme	Code	Description
P5	ETW	Bordures extérieures de la voie d'élargissement sur la surface finale
P7	ETW_Pave1	Bordure extérieure de la voie d'élargissement sur Roulement
P9	ETW_Pave2	Bordure extérieure de la voie d'élargissement sur Revêtement2
P11	Point de chaussée	Bordure extérieure de la voie d'élargissement sur la base
P13	Point de chaussée	Bord extérieur de la voie d'élargissement sur couche de matériau
L1, L5	Top, Pave	Surface finale des parties revêtues
L2	Renforcement	Superposé sur des liens sur la surface existante. Remarquez qu'il peut y avoir plusieurs liens entre les points P3 et P4.
L6	Pave1
L7	Pave2
L8	Base
L9	Forme, Assise des terrassements
L10	Assise des terrassements
S1	Renforcement	Aire entre le recouvrement et la voie existante
S2	Pave1
S3	Pave2
S4	Base
S5	Forme
