Cet élément de profil type insère un accotement revêtu avec toutes les couches de matériau, de base et de chaussée prolongées jusqu'à la pente d'entrée en terre de l'accotement.
Association
Le point d'association est situé sur le bord intérieur de l'accotement revêtu, placé par défaut sur le bord extérieur.

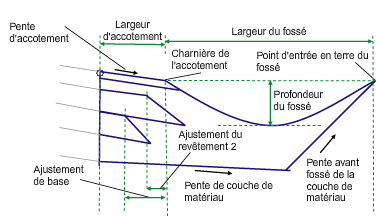

Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté |
Indique que le profil type doit être inséré à droite ou à gauche du point d'association. |
Gauche / Droite | Droit |
| Largeur d'accotement | Largeur comprise entre le point d'association et le point de charnière de l'accotement. | Numérique |
2.4 m 8.0 pieds |
| Utiliser la pente de dévers | Permet d'utiliser une pente à partir de la spécification du dévers défini sur l'axe de la ligne de base. |
Liste de sélection :
|
Non |
| Direction de la pente de l'accotement |
Indique si l'accotement est incliné à partir du dévers ou vers le dévers. |
Liste de sélection :
|
Dans la direction opposée au dévers |
| Pente d'accotement par défaut | Pente transversale par défaut de la surface de l'accotement. Cette valeur est appliquée si aucune pente de dévers n'est utilisée ou spécifiée pour l'axe de la ligne de base. | Numérique | -6.0% |
| Largeur du fossé | Précise la largeur du fossé depuis le point de charnière de l'accotement. | Numérique, positive |
3.00 m 9.00 pieds |
| Profondeur du fossé | Indique la profondeur du fossé. | Numérique, positive |
0.40 m 1.20 pieds |
| Pente avant fossé de la couche de matériau | Valeur de la pente avant fossé de la couche de matériau à lier dans le haut du fossé. | Numérique, positive | 2 ( : 1) |
| Dévers de la couche de matériau | Permet d'utiliser une pente à partir de la spécification du dévers défini sur l'axe de la ligne de base. | Liste des options : a.) Non, b.) Pente de l'accotement extérieur, c.) Pente de l'accotement intérieur | Non |
| Pente de couche de matériau par défaut | Pente transversale par défaut de la surface de la couche de matériau. Cette valeur est appliquée si aucune pente de dévers n'est utilisée ou spécifiée pour l'axe de la ligne de base. | Numérique | -4.0% |
| Profondeur de Roulement | Profondeur entre la surface finale et Revêtement1 (zéro pour omettre) | Numérique, non-négatif |
0.025 m 0.083 pied |
| Espacement entre le Roulement et le Revêtement2 | Réduction de la profondeur de Roulement pour insérer une couche de matériau entre Roulement et Revêtement2 | Numérique, positive |
0.000 m 0.000 pied |
| Profondeur de Revêtement2 | Profondeur du matériau de la chaussée de second niveau (zéro pour omettre) | Numérique, non-négatif |
0.025 m 0.083 pied |
| Ajustement du Revêtement2 | Largeur de Revêtement2 réduite pour permettre l'insertion de la couche de matériau. L'arête latérale de la couche de matériau aura la même pente que celle de l'entrée en terre de l'accotement. | Numérique, positive |
0.4 m 1.32 pieds |
| Espacement entre le Revêtement2 et l'assise | Réduction de la profondeur de Revêtement2 pour insérer une couche de matériau entre Revêtement2 et la première assise. | Numérique, positive |
0.01 m 0.033 pied |
| Profondeur de base | Profondeur de la première assise (entre Revêtement2 et Base ; zéro pour omettre) | Numérique, non-négatif |
0.100 m 0.333 pied |
| Ajustement de base | Largeur de la première assise réduite pour permettre l'insertion de la couche de matériau. L'arête latérale de la couche de matériau aura la même pente que celle de l'entrée en terre de l'accotement. | Numérique, positive |
0.4 m 1.32 pieds |
| Profondeur de couche de matériau | Profondeur de la couche de matériau au niveau du point d'association, en partant du bas de la première assise (zéro pour omettre) | Numérique, non-négatif |
0.300 m 1,0 pied |
| Epaisseur du sol | Spécifie la profondeur du revêtement du matériau le long du lien d'entrée en terre. Si la valeur ZERO est entrée, aucun revêtement du matériau n'est ajouté. | Numérique, non-négatif | 0.0 |
| Code de forme du sol | Spécifie le code de forme pour le matériau du sol. | Chaîne | Sol |
| Code de forme du Roulement | Spécifie le code de forme pour le matériau de la couche de l'emprise (sous le sol, si activé) | Chaîne | Pave1 |
| Code de forme du Revêtement2 | Spécifie le code de forme pour le matériau de la deuxième couche (au-dessus de la première assise) | Chaîne | Pave2 |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Largeur d'accotement | Peut être utilisé pour remplacer le paramètre fixe Largeur d'accotement et lier le bord de l'accotement à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Paramètres de sortie
| Paramètre | Description | Type |
|---|---|---|
| Pente fin de fossé | Pente du fossé au niveau de l'extrémité. | Numérique |
| Décalage fin de fossé | Décalage du point d'extrémité du fossé. | Numérique |
| Altitude fin de fossé | Altitude du point d'extrémité du fossé. | Numérique |
| Largeur d'accotement | Largeur de l'accotement revêtu | Numérique |
| Pente d'accotement | Pente de l'accotement revêtu | Numérique |
Comportement
La surface finale de l'accotement est insérée en fonction de la largeur et de la pente de l'accotement indiquées vers l'extérieur, à partir du point d'association. Des liens de fossé parabolique sont ensuite ajoutés sous la forme d'une série de 6 liens, depuis l'extrémité de l'accotement et sur la largeur indiquée, en utilisant la profondeur maximale du fossé comme point bas de la parabole.
A présent, le lien de la couche de matériau est inséré depuis le décalage du point d'association qui commence au niveau de la profondeur de la couche de matériau sous la surface finale, en utilisant la pente de l'accotement par défaut (ou la pente de dévers). L'autre extrémité de la couche de matériau est déterminée en traçant un lien depuis l'extrémité du fossé avec la pente avant fossé de la couche de matériau, comme illustré.

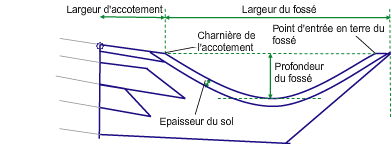

Si le matériau du sol est défini sur une valeur positive, une nouvelle couche de matériau est introduite selon l'épaisseur spécifiée, juste en dessous du lien d'entrée en terre. L'épaisseur est mesurée de façon perpendiculaire par rapport à la forme du fossé parabolique. Le haut du fossé est tracé depuis le point de charnière de l'accotement jusqu'à la largeur et la profondeur de fossé spécifiées. Un lien de décalage est ajouté sur l'arête intérieure du fossé (le long du lien de l'accotement), de sorte que la profondeur de sol spécifiée pour le fossé est atteinte. De la même façon, un lien horizontal est ajouté sur l'extrémité extérieure du fossé. A présent, à partir de ces deux liens et de l'épaisseur du sol, le reste de la partie basse du sol parabolique est créé. Suite à cette nouvelle disposition de la couche, la largeur de la couche d'emprise de l'accotement est ajustée comme illustré ci-après.
Les liens de la surface de référence, de Roulement et Revêtement2 sont insérés parallèlement à la surface finale pour des profondeurs spécifiées. La partie basse du lien Roulement est toujours prolongée jusqu'au lien d'entrée en terre. Si les valeurs d'ajustement de Revêtement2 et/ou de la surface de référence sont nulles, les liens supérieurs de ces calques sont prolongés jusqu'au décalage "lien vers le bas de la couche précédente". Les liens vers le bas de ces calques sont prolongés de telle sorte que la pente du biseau formée sur le côté est identique au talus de départ du fossé (remarque : pour calculer le talus de départ du fossé parabolique, utilisez trois points connus de l'équation parabolique).
Si les valeurs d'ajustement ci-dessus sont définies pour une valeur positive, le haut du matériau concerné est raccourci en fonction de cette même valeur et le lien inférieur est dérivé selon une pente de talus du matériau égale à la pente d'entrée en terre.
Par ailleurs, si le jeu entre Roulement/Revêtement2 et/ou Revêtement2/Assise est défini sur une valeur positive, ces calques sont séparés par le jeu en question, comme expliqué dans la section relative à l'élément de profil type AccotementCoucheMatériauInsérée.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche les liens englobant l'accotement avec les paramètres par défaut qui lui sont affectés.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Type | Codes | Description |
|---|---|---|
| P2 | Accotement | Accotement |
| P3 | Entrée en terre_Assise | Entrée en terre en déblai ou en remblai au niveau du fond de forme |
| P5 | Point d'accotement | Accotement au niveau de la couche de roulement |
| P7 | Point d'accotement | Accotement au niveau de la sous-couche |
| P9 | Point d'accotement | Accotement au niveau de la couche de base |
| L1, L2 | Emprise | Surface finale de l'accotement |
| L3, L4 | Référentiel, couche de matériau | |
| L5 | Pave1 | |
| L6 | Pave2 | |
| L7 | Base | |
| S1 | Code défini par l'utilisateur | Code défini par l'utilisateur pour la couche d'emprise de l'accotement (par défaut : Roulement) |
| S2 | Code défini par l'utilisateur | Code défini par l'utilisateur pour la seconde couche de l'accotement (par défaut : Revêtement2) |
| S3 | Base | |
| S4 | Forme | |
| S5 | Code défini par l'utilisateur | Code défini par l'utilisateur pour le matériau du sol (par défaut : Sol) |

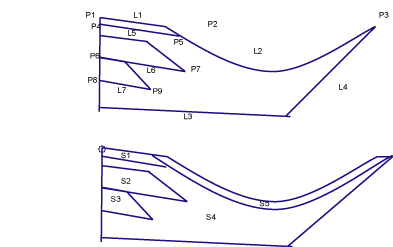

Diagramme de codage
