Cet élément de profil type crée un fossé à fond plat avec des pentes de talus égales et permet d'utiliser deux types de surface. Il utilisera également la pente pour la surface sous laquelle il se trouve. Jusqu'à trois couches de remblai sont disponibles. La largeur du fossé est déterminée par une largeur définie par l'utilisateur et une couverture minimale de la canalisation.
Association
Le point d'association se trouve dans la surface cible, au milieu du fossé.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Pente du talus | Pente x : 1 des pentes du talus du fossé | Numérique, positive | 3 : 1 |
| Profondeur de scellement | Profondeur de la couche de scellement | Numérique, positive | 0.0 |
| Couverture minimale de remblai spécial | Quantité minimale de couverture de remblai spécial placée sur la canalisation la plus élevée. La canalisation est mesurée en fonction de son diamètre extérieur le plus élevé. | Numérique, positive | 0.0 |
| Profondeur minimale du remblai spécial | Profondeur minimale du remblai spécial en dessous de la canalisation la plus basse. La canalisation est mesurée en fonction de son diamètre extérieur le plus bas. | Numérique, positive | 0.0 |
| Largeur | Largeur du bas du fossé | Numérique, positive |
2.0 m 6.0 pieds |
| Décalage du réseau de canalisations 1 | Décalage du bord extérieur de la canalisation vers la pente du talus du fossé | Numérique, positif | 0.0 |
| Décalage du réseau de canalisations 2 | Décalage du bord extérieur de la canalisation vers la pente du talus du fossé | Numérique, positif | 0.0 |
| Roche de la pente du talus | X : 1 inclinaison des pentes du talus de roche du fossé | Numérique, positive | 1 : 1 |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
| Paramètre | Description | Etat |
|---|---|---|
| Surface existante | Surface de terrain naturel à laquelle les pentes de talus doivent être reliées. Les types d'objet suivants peuvent être utilisés comme cibles pour définir la surface : surfaces | Obligatoire |
| Surface rocheuse | Surface rocheuse à laquelle les pentes de talus doivent être reliées. Les types d'objet suivants peuvent être utilisés comme cibles pour définir la surface : surfaces | Facultatif |
| Réseau de canalisations 1 | Utilisé pour spécifier le réseau de canalisations 1. Les types d'objet suivants peuvent être utilisés comme cibles pour définir le réseau de canalisations : réseaux de canalisations. | Obligatoire |
| Réseau de canalisations 2 | Utilisé pour spécifier le réseau de canalisations 2. Les types d'objet suivants peuvent être utilisés comme cibles pour définir le réseau de canalisations : réseaux de canalisations. | Facultatif |
Paramètres de sortie
Aucun.
Comportement
Dans les deux cas, l'élément de profil type détermine la valeur minimale de la profondeur et de la largeur du fossé en fonction de l'emplacement d'une ou plusieurs canalisations dans les réseaux de canalisations indiqués. Le paramètre Couverture minimale de remblai spécial est déterminé par le diamètre extérieur supérieur de la canalisation la plus élevée trouvée dans la ligne de profil en travers échantillonnée. Le paramètre Profondeur minimale du remblai spécial est déterminé par le diamètre extérieur inférieur de la canalisation la plus basse trouvée dans l'abscisse curviligne échantillonnée. Quelle que soit la surface sous laquelle se trouve la pente du talus, la pente appropriée est utilisée (rocheuse ou normale).

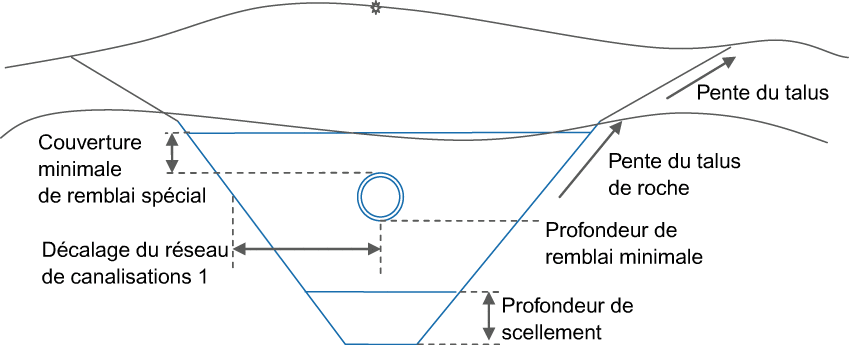

Cas 1 : Un seul réseau de canalisations sélectionné
Si seul le réseau de canalisations 1 est sélectionné, l'élément de profil type recherche la ligne d'axe de la canalisation pour l'abscisse curviligne échantillonnée dans un rayon de 3 pieds (1 mètre) à gauche et à droite de la ligne de base de contrôle. Appliquez la valeur de décalage du réseau de canalisations 1 de chaque côté afin de déterminer la valeur la plus petite entre la largeur de la canalisation et la largeur minimale. La valeur de décalage est appliquée à partir de la paroi extérieure de la canalisation comme indiqué dans l'illustration. Le bas du fossé est déterminé par l'addition du diamètre extérieur inférieur de la canalisation, de la profondeur minimale du remblai spécial et de la profondeur de scellement.

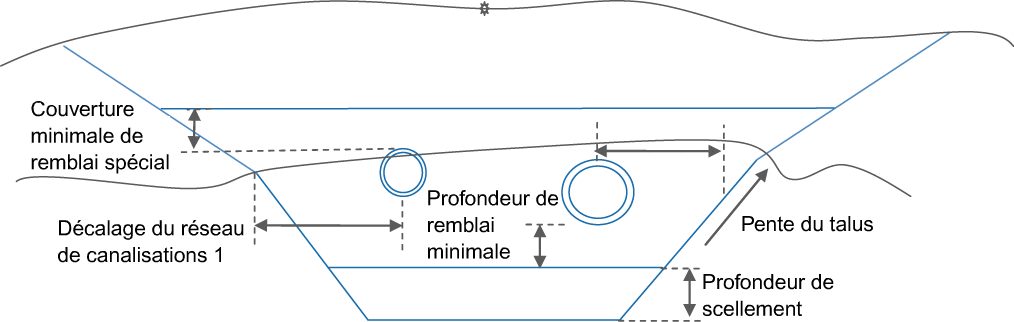

Cas 2 : Deux réseaux de canalisations sélectionnés
Si deux réseaux de canalisations sont sélectionnés, le réseau de canalisations 1 est considéré comme étant à gauche de la ligne de base et le réseau de canalisations 2 est considéré comme étant à droite de l'axe. La profondeur du matériau du paramètre Profondeur minimale du remblai spécial est déterminée par l'addition du diamètre le plus élevé des deux diamètres extérieurs de la canalisation et de la valeur de la couverture minimale de remblai spécial. Le bas du fossé est déterminé par l'addition du diamètre le plus bas des deux diamètres extérieurs de la canalisation, de la profondeur minimale du remblai spécial et de la profondeur de scellement.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type trace un fossé comme indiqué dans les illustrations précédentes.
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point / Lien | Codes | Description |
|---|---|---|
| P1, P2 | Tranchée_Bas | |
| P3, P4 | Tranchée_Entrée en terre | |
| P5, P6 | Tranchée_Empierrement | |
| P7, P8 | Tranchée_Remplissage | |
| L1 - L9 | Tranchée, Assise des terrassements | |
| L5 | Tranchée_Bas | |
| L1,L9 | Tranchée_Entrée en terre | |
| L1, L9, L10 | Tranchée_Remplissage | |
| L1, L2, L3, L7, L8, L9, L11 | Tranchée_Empierrement | |
| S1 | Tranchée_Empierrement | |
| S2 | Tranchée_Remplissage | Remplissage de la tranchée moins surface de canalisations |

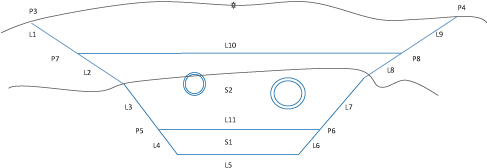

Diagramme de codage
