L'élément de profil type MurSoutènementBétonArmé insère des liens pour créer un mur de soutènement en béton armé selon le plan standard C7A de Caltrans.
Vous devez vérifier que les cotes utilisées correspondent aux références du plan standard.

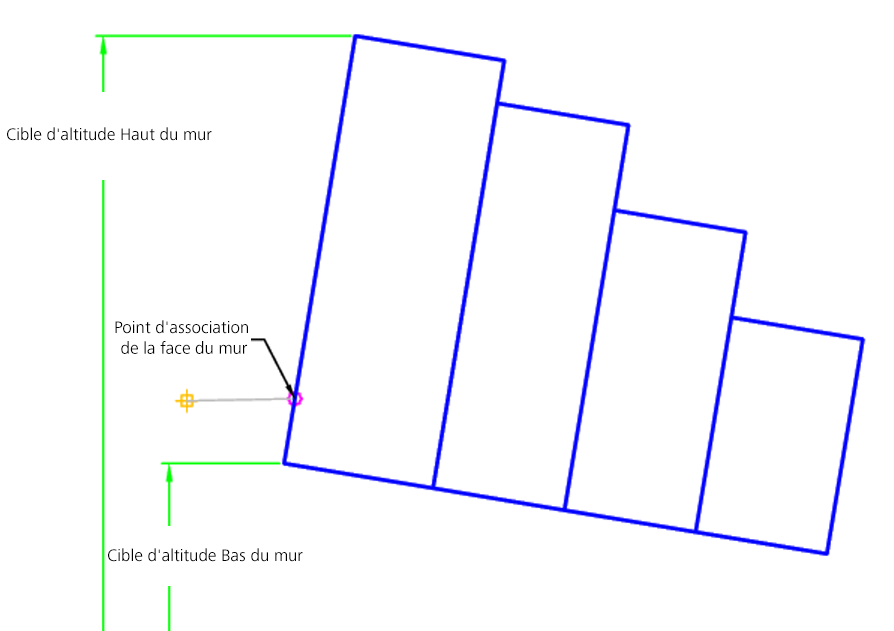

Cas : Face du mur

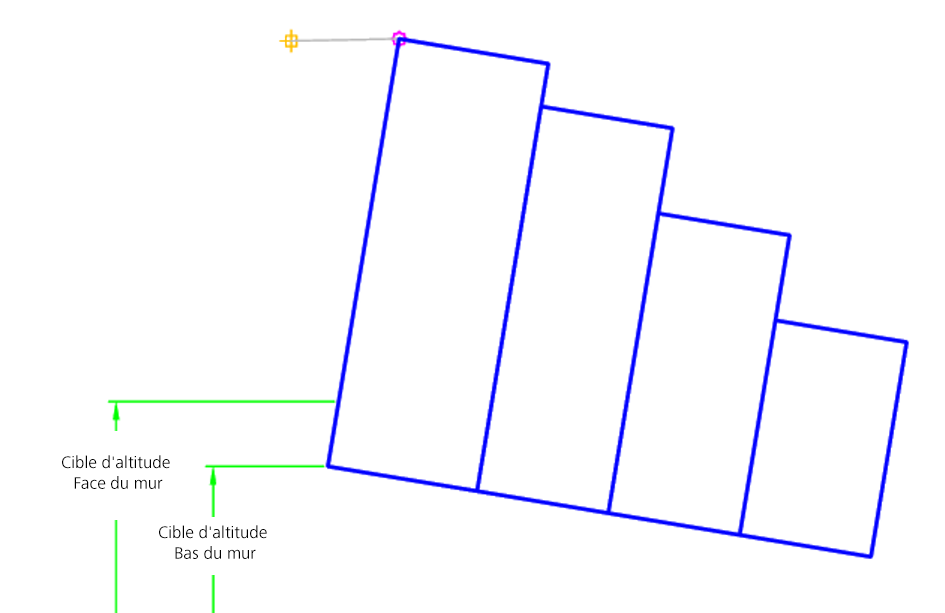

Cas : Haut du mur
Le point d'association se situe sur le bord intérieur de la pente de déblai ou de remblai initiale. Le composant peut être attaché au côté droit ou au côté gauche.
Paramètre |
Description |
Type |
Par défaut |
---|---|---|---|
Côté | Indique de quel côté placer l'élément de profil type | Gauche / Droite | Droite |
Inclinaison du mur | Inclinaison du mur | Vertical/B 1:6/B 1:4 | B 1:6 |
Cas de charge | Cas de charge | Plat/Talus | Plat |
Type de mur | Type de mur | Type A/Type B/Type C | Type C |
Point d'attache | Point d'attache | Haut du mur/Face du mur | Face du mur |
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
Paramètre |
Description |
Etat |
---|---|---|
Base du mur | Permet de définir l'altitude du bas du mur. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif |
Face du mur | Permet de définir le point d'altitude de la face du mur. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif (Point d'association = Haut du mur) |
Haut du mur | Permet de définir l'altitude du haut du mur. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie. | Facultatif (Point d'association = Face du mur) |
Les cotes du mur sont définies à partir des paramètres d'entrée et des valeurs enregistrées du plan standard C7A de Caltrans.
Aucun.
Le point de charnière initial est défini sur le point d'association. Les cotes des murs sont ensuite définies par les affectations logiques d'exécution basées sur les paramètres d'entrée. Enfin, la forme est créée.
En mode d'édition, cet élément de profil type dessine le mur de soutènement en béton armé selon les paramètres d'entrée.

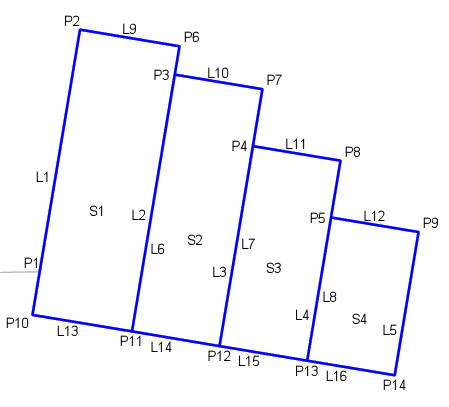

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
Point, Lien ou Forme |
Code |
Description |
---|---|---|
P1 | FaceMur | Face du mur |
P2-P9 | Emprise | |
P10-P14 | En bas | |
L1, L9-L12 | Emprise | |
L13-L16 | Assise des terrassements | |
S1-S4 | En béton |
