RailSimple

Cet élément de profil type insère des rails, des traverses, des ballast et des sous-ballast pour une voie de chemin de fer unique.

Il doit être suivi d'un élément de profil type d'entrée en terre sur les côtés droit et gauche pour fermer le terrain naturel en cas de déblai et de remblai.

Remarque :

Cet élément de profil type est conçu pour la visualisation et la présentation de l'utilisation de la conception du projet 3D pour toutes les applications de chemin de fer. Il n'est pas destiné aux ouvrages de production de génie concret.

Association

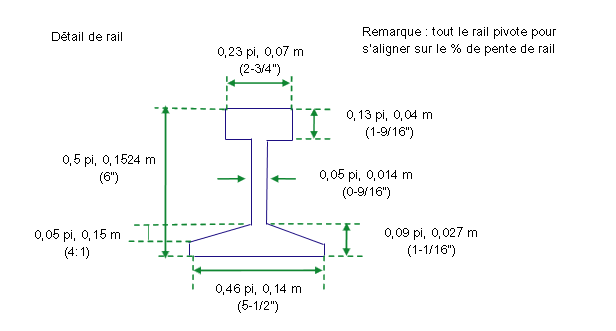

Le point d'association est situé à une distance égale à la hauteur du rail au-dessus de la ligne d'axe de la traverse.

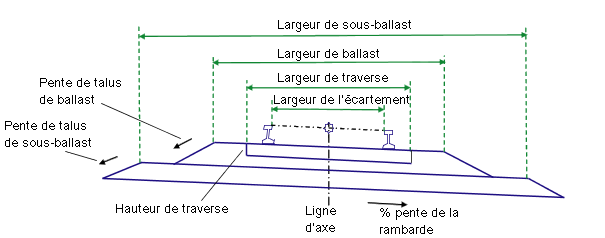

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
% pente de la rambarde	% pente de l'empierrement	Numérique	0 (%)
Largeur de l'écartement	Largeur de l'écartement intérieur des rails. Les rails sont positionnés de façon symétrique par rapport à l'alignement de la ligne d'axe.	Numérique, positive	1.435 m 4.7083 pieds (4' 8-1/2”)
Largeur de traverse	Largeur de la traverse, positionnée symétriquement par rapport à la ligne d'axe	Numérique, positive	2.4 m 8.0 pieds
Hauteur de traverse	Hauteur de la traverse	Numérique, positive	0.200 m 0.67 pied
Largeur de ballast	Largeur du haut de la couche de ballast, placée symétriquement par rapport à la ligne d'axe	Numérique, positive	3.6 m 12.0 pieds
Profondeur de ballast	Epaisseur de la couche de ballast à partir de la surface finale	Numérique, positive	0.3 1,0 pied
Pente de talus de ballast	Pente de talus (x : 1) de la couche de ballast	Numérique, positive	2 (: 1)
Largeur de sous-ballast	Largeur du haut de la couche de sous-ballast, placée symétriquement par rapport à la ligne d'axe	Numérique, positive	6.6 m 22.0 pieds
Profondeur de sous-ballast	Epaisseur de la couche de sous-ballast	Numérique, positive	0.3 1,0 pied
Pente de talus de sous-ballast	Pente de talus de la couche de sous-ballast	Numérique, positive	2 (: 1)

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètres cible : aucun.

Paramètres de sortie

Aucun.

Comportement

Les liens pour les rails, les traverses, les ballast et sous-ballast sont calculés et positionnés en fonction des valeurs fournies pour les paramètres d'entrée. Si le paramètre Pente du rail est non nul, l'altitude de la ligne de profil en long du projet 3D est conservée au centre du rail sur le côté inférieur. Les liens de la surface finale, des traverses, des ballast et sous-ballast sont conservés au % pente de rail.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche les liens comprenant la surface finale, le ballast, le sous-ballast et les pentes de talus.

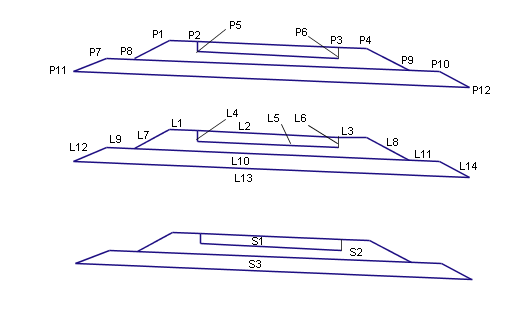

Constantes

Point, Lien ou Forme	Constante	Description
P1, P4	Bord d'accotement ballast	Bord d'accotement du ballast
P2, P3	Bord de traverse	Bord de traverse
P8,P9	Entrée en terre_Ballast	Point d'entrée en terre pour la couche de ballast
P7, P10	Bord d'accotement sous-ballast	Bord d'accotement du sous-ballast
P11, P12	Entrée en terre_Sous-ballast	Point d'entrée en terre pour la couche de sous-ballast
Tous les points du rail	R1, R2, ...	Numérotés de façon séquentielle pour une connexion longitudinale (pas indiqués dans le diagramme)
L1, L3	Haut, Ballast	Surface finale sur la couche de ballast
L2	Haut, Traverse	Surface finale sur le haut des traverses
L4, L6	Traverse	Côtés des traverses
L7, L8	Haut, Ballast	Pentes de talus sur la couche de ballast (pentes de talus)
L10	Ballast	Bas du ballast
L9, L11, L12, L14	Haut, Sous-ballast	Surface finale sur la couche de sous-ballast
L13	Sous-ballast	Bas du sous-ballast
S1	Traverse
S2	Ballast
S3	Sous-ballast
Formes du rail	Rail	Pas indiqué dans le diagramme
