Cet élément de profil type a une utilité générale et permet de prolonger un lien à partir du point d'association selon un décalage défini sur une surface cible.
Un axe peut être utilisé lors de la conception d'un projet 3D pour calculer le décalage.
Association
Le point d'association se situe au début du lien.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Offset from Baseline |
Décalage +/- pour lier le lien dans la surface cible. Si la valeur de ce paramètre est positive, l'élément de profil type est inséré du côté droit d'un projet 3D ou d'une ligne de base de contrôle. Cet élément est inséré du côté gauche si la valeur est négative. Pour plus d'informations, reportez-vous à "Insertion d'éléments de profil type à droite et à gauche d'un projet 3D" dans le chapitre Projets 3D du manuel d'utilisation d'Autodesk Civil 3D. |
Numérique |
0.0 |
|
Codes de point |
Liste des codes de surface à attribuer au bord extérieur du lien |
Chaîne séparée par une virgule |
P2 |
|
Codes de lien |
Liste des codes à affecter au lien |
Chaîne séparée par une virgule |
Emprise, Assise des terrassements |
|
Omettre le lien |
Ce paramètre permet d'ajouter ou de supprimer le lien de surface. |
Oui/Non |
Non |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.
|
Paramètre |
Description |
Etat |
|---|---|---|
|
Décalage |
Peut être utilisé pour remplacer le décalage fixe et lier l'extrémité du lien à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. |
Facultatif |
|
Surface cible |
Nom de la surface avec laquelle le lien est lié. Les types d'objet suivants peuvent être utilisés comme cibles pour spécifier la surface : surfaces. |
Obligatoire |
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Décalage de début |
Décalage +/- du début du lien |
Numérique |
|
Altitude de début |
Altitude du début du lien |
Numérique |
|
Décalage de fin |
Décalage +/- de l'extrémité du lien |
Numérique |
|
Altitude de fin |
Altitude de l'extrémité du lien |
Numérique |
Comportement

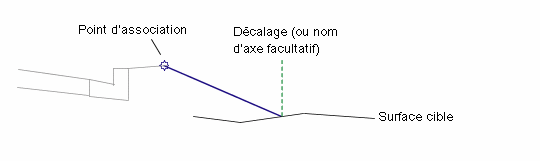

Un lien est prolongé jusqu'au point sur la surface cible au décalage défini.
Fonctionnement en mode d'édition

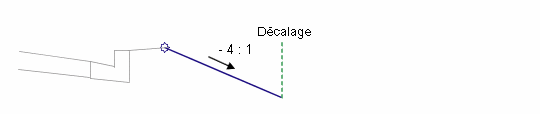

En mode d'édition, cet élément de profil type affiche le lien dessiné au décalage défini sur une pente de -4 : 1. Le lien se termine par une pointe de flèche orientée vers l'extérieur.
Codes de point, de lien et de forme
Aucun.

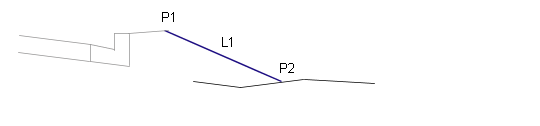

Diagramme de codage
