FormeTrapézoïdale

Cet élément de profil type insère une forme trapézoïdale avec des codes et des paramètres flexibles.

Cette forme peut être utilisée comme voie ou accotement à l'aide des paramètres de dévers pour la pente. La largeur et l'altitude de la bordure extérieure peuvent être calculés en fonction d'une ligne de profil en long et d'un axe facultatif. Si plusieurs formes sont superposées, la pente du bas peut être utilisée comme pente du haut dans les formes ultérieures. Si les formes sont mises bout à bout, la profondeur extérieure peut être utilisée comme profondeur intérieure pour l'élément de profil type suivant. Les codes de point, de lien et de forme ne sont pas définis pour permettre à la forme de représenter différents matériaux dans divers scénarios.

Association

Le point d'association se situe sur le bord intérieur de la forme.

Paramètres d'entrée

Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1) sauf si elles sont exprimées en pourcentage avec un signe %.

Paramètre	Description	Type	Par défaut
Pente bas			0.042
Profondeur extérieure			0.500
Pente haut			-0.020
Côté	Indique que le profil type doit être inséré à droite ou à gauche du point d'association.	Gauche / Droite	Droite
Largeur	Largeur comprise entre le point d'association et le point extérieur de l'accotement	Numérique	2.4 m 8.0 pieds
Pente transversale par défaut	Pente transversale par défaut de la surface de la forme. Cette valeur est appliquée si aucune pente de dévers n'est utilisée ou spécifiée pour l'axe de la ligne de base.	Numérique	-2.0%
Utiliser la pente de dévers	Permet d'utiliser la pente de dévers	Liste de sélection	Non
Direction de la pente	Indique si la forme est inclinée à partir du dévers ou vers le dévers.	Liste de sélection	Dans la direction opposée au dévers
Profondeur intérieure	Profondeur au point d'association.	Numérique, positive	0.25 m 1,0 pied
Profondeur extérieure	Profondeur à l'opposé du point d'association	Numérique, positive	0.125 m 0.5 pied
Code haut intérieur	Code de point défini par l'utilisateur
Code haut extérieur	Code de point défini par l'utilisateur
Code bas intérieur	Code de point défini par l'utilisateur
Code bas extérieur	Code de point défini par l'utilisateur
Code de lien haut	Code de lien défini par l'utilisateur
Code lien bas	Code de lien défini par l'utilisateur
Code de forme	Code de forme défini par l'utilisateur

Paramètres cible

Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique Pour définir les cibles de projet 3D.

Paramètre	Type d'affectations	Etat
Largeur	Peut être utilisé pour remplacer la largeur fixe et lier la forme du bord à un axe de décalage. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie.	Facultatif
Altitude extérieure	Peut être utilisé pour remplacer la pente normale de la forme et lier le haut du bord extérieur de la forme à l'altitude d'une ligne de profil en long. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer l'altitude : lignes de profil, polylignes 3D, lignes caractéristiques du terrain ou figures de topographie.	Facultatif

Paramètres de sortie

Paramètre	Description	Type
Pente haut	Pente du lien supérieur	Numérique
Pente bas	Pente du lien inférieur	Numérique
Largeur	Largeur de la forme	Numérique
Profondeur extérieure	Profondeur extérieure de la forme	Numérique

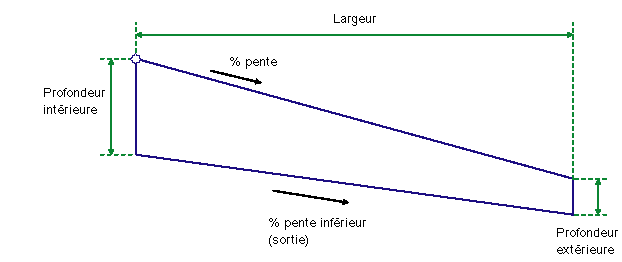

Comportement

La surface finale de la forme est insérée en fonction de la largeur et du pourcentage de la pente indiqués à partir du point d'association. La pente du lien inférieur est calculée à partir des profondeurs extérieure et intérieure de la forme. Les codes point, lien et forme sont définis dans les paramètres d'entrée à l'aide des chaînes définies par l'utilisateur.

Fonctionnement en mode d'édition

En mode d'édition, cet élément de profil type affiche les liens comprenant la forme dans le cas de la route en toit normalisée, avec la pente transversale par défaut comme valeur de pente de lien supérieur.

Codes de point, de lien et de forme

Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.

Type	Code	Description
P1	Code haut intérieur	Code de point défini par l'utilisateur
P2	Code haut extérieur	Code de point défini par l'utilisateur
P3	Code bas intérieur	Code de point défini par l'utilisateur
P4	Code bas extérieur	Code de point défini par l'utilisateur
L1	Code lien haut	Code de lien défini par l'utilisateur
L4	Code lien bas	Code de lien défini par l'utilisateur
S1	Code de forme	Code de forme défini par l'utilisateur

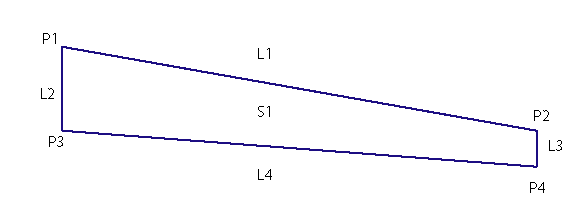

Diagramme de codage
